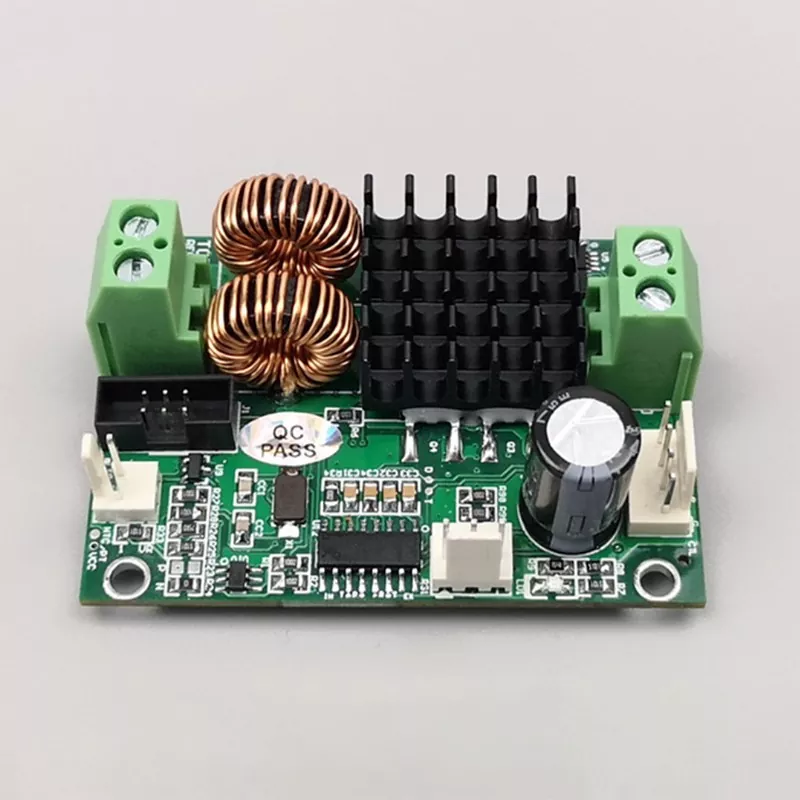

TCB-NC ایک وقف شدہ سیمی کنڈکٹر درجہ حرارت کنٹرول بورڈ ہے جو اعلی کثافت والے صنعتی کنٹرول کے منظرناموں اور چھوٹے صحت سے متعلق آلات کے لیے ڈیزائن کیا گیا ہے۔ کومپیکٹ ڈیزائن اور ہائی پریسجن کے ساتھ TCB-NC ٹمپریچر کنٹرولر ایک انتہائی مربوط سرکٹ ڈیزائن کا استعمال کرتا ہے جو PID کمپیوٹیشن، ہائی پاور ڈرائیونگ، NTC سینسر ڈیٹا کے حصول، اور سگنل فیڈ بیک کو ایک اکائی میں یکجا کرتا ہے، جس سے سسٹم انٹیگریشن کو منظم کیا جا سکتا ہے۔
TCB-NC خاص طور پر سیمی کنڈکٹر پر مبنی ہیٹنگ اور کولنگ ایپلی کیشنز کے لیے تیار کردہ ایک بہترین بند لوپ PID فیڈ بیک کنٹرول میکانزم کو استعمال کرتا ہے۔
یہ آلہ اور ماحول سے ریئل ٹائم درجہ حرارت کا ڈیٹا حاصل کرنے کے لیے بلٹ ان این ٹی سی درجہ حرارت سینسر کا استعمال کرتا ہے، درجہ حرارت کے انحراف کا درست اندازہ لگانے کے لیے ان ریڈنگز کا سیٹ پیرامیٹرز سے تیزی سے موازنہ کرتا ہے۔
تین مراحل کے PID (متناسب-انٹیگرل-ڈیریویٹیو) الگورتھم کا فائدہ اٹھاتے ہوئے، یہ متحرک طور پر آؤٹ پٹ پیرامیٹرز کو ایڈجسٹ کرتا ہے اور تھرمو الیکٹرک کولنگ پلیٹ کو فراہم کردہ کرنٹ کو مسلسل تبدیل کرتا ہے، روایتی، سادہ آن/آف کنٹرول طریقوں کی جگہ لے کر۔
یہ تیزی سے درجہ حرارت کے اتار چڑھاو کی وجہ سے ہونے والے تھرمل جھٹکے کو مؤثر طریقے سے روکتا ہے۔ یہاں تک کہ جب لوڈ کا درجہ حرارت متحرک طور پر مختلف ہوتا ہے، کنٹرولر تیزی سے ہدف کے درجہ حرارت کو بند کر دیتا ہے، کم سے کم اتار چڑھاو کے ساتھ مستحکم، مسلسل درجہ حرارت کنٹرول کو یقینی بناتا ہے۔
|
بورڈ سپلائی وولٹیج |
4.5V - 27V |
|
سفارش |
ایک معیاری 5V-24V سوئچنگ پاور سپلائی کی سفارش کی جاتی ہے۔ TEC کا درجہ بند وولٹیج سپلائی وولٹیج کے برابر یا اس سے تھوڑا زیادہ ہونا چاہیے۔ اگر TEC کی شرح شدہ وولٹیج کم ہے، تو یہ قابل قبول ہے؛ صرف زیادہ سے زیادہ آؤٹ پٹ ریشو سیٹ کریں۔ |
|
بورڈ کی فراہمی کرنٹ |
TEC کی زیادہ سے زیادہ آپریٹنگ پاور سے طے شدہ۔ |
|
TEC وولٹیج |
2V - 24V (سپلائی وولٹیج پر منحصر ہے) |
|
ٹی ای سی کرنٹ |
10A @ 24V; 12A @ 12V |
|
درجہ حرارت سینسر |
10K NTC |
|
درجہ حرارت کی درستگی |
±0.01°C |
|
این ٹی سی درجہ حرارت کی حد |
-60°C سے +170°C |
|
PT100/PT1000 درجہ حرارت کی حد |
-60°C سے +212°C |
|
آپریٹنگ درجہ حرارت |
-40°C سے +45°C |
|
اسٹوریج کا درجہ حرارت |
-40°C سے +60°C |
|
آپریٹنگ نمی |
0% - 95% RH |
|
ڈیفالٹ فیکٹری سیٹنگ |
25°C |
|
طول و عرض |
60 ملی میٹر x 42 ملی میٹر |
|
اونچائی |
کل 23 ملی میٹر (بورڈ کے اوپر 18.5 ملی میٹر، پنوں کے لیے بورڈ کے نیچے 3 ملی میٹر، بورڈ کی موٹائی 1.5 ملی میٹر) |
چھوٹے، مربوط ڈیزائن کی خصوصیت، کمپیکٹ ڈیزائن اور اعلیٰ درستگی کے ساتھ TCB-NC درجہ حرارت کنٹرولر روایتی درجہ حرارت کنٹرول آلات میں پائے جانے والے بھاری ڈھانچے کو ختم کرتا ہے۔ اس کا کمپیکٹ، ہلکا پھلکا فارم فیکٹر اعلی کثافت والی صنعتی کابینہ اور چھوٹے صحت سے متعلق آلات میں بغیر کسی رکاوٹ کے سرایت کرنے کی اجازت دیتا ہے۔
روایتی نظاموں کے مقابلے میں، یہ صنعتی آلات کے چھوٹے بنانے اور انضمام کی طرف موجودہ رجحانات کے مطابق، تنصیب کی جگہ کو نمایاں طور پر بچاتا ہے۔
TCB-NC فیکٹری چھوڑنے سے پہلے جامع برقی مقناطیسی مطابقت (EMC) جانچ سے گزرتا ہے، برقی مقناطیسی مداخلت کے خلاف بہترین مزاحمت کا مظاہرہ کرتا ہے۔
یہاں تک کہ پیچیدہ صنعتی ماحول میں بھی جو ہائی وولٹیج، ملٹی ڈیوائس کے تعامل اور مضبوط برقی مقناطیسی شور کی خصوصیت رکھتے ہیں، یہ درست درجہ حرارت کے ڈیٹا کے حصول اور مستحکم نظام کے آپریشن کو برقرار رکھتا ہے، سگنل میں خلل یا کنٹرول کی ناکامیوں سے پاک۔
ایک ہائی ڈیفینیشن بصری ڈسپلے اور بدیہی مینو نیویگیشن کو نمایاں کرتا ہے، جس سے پیرامیٹر سیٹنگز اور ٹمپریچر کنٹرول موڈ سوئچنگ آسان ہو جاتی ہے۔
کسی خاص تکنیکی مہارت کی ضرورت نہیں ہے۔ معیاری آپریٹرز آلات کی کمیشننگ اور پیرامیٹر کیلیبریشن کو تیزی سے مکمل کر سکتے ہیں، جس سے یہ بڑے پیمانے پر پیداواری آلات کے سیٹ اپ اور روزانہ کی دیکھ بھال دونوں کے لیے موزوں ہے۔
سیمی کنڈکٹر مینوفیکچرنگ، درستگی کی جانچ، اور لیبارٹری تجزیہ جیسی درخواستوں کے لیے خاص طور پر بہتر بنایا گیا ہے۔ یہ کم سے کم درجہ حرارت کی رواداری پیش کرتا ہے اور طویل مدت تک درست، مستحکم درجہ حرارت کو برقرار رکھتا ہے۔
درست آلات میں درجہ حرارت کے اتار چڑھاو کی وجہ سے جانچ کی غلطیوں اور عمل کے انحراف جیسے مسائل کو مؤثر طریقے سے حل کرتا ہے، مصنوعات کی اعلی پیداوار اور درست تجرباتی ڈیٹا کو یقینی بناتا ہے۔
ایک کومپیکٹ فارم فیکٹر کو ایک ہائی پاور ڈرائیو ماڈیول کے ساتھ جوڑتا ہے، جو کہ مختلف معیاری تھرمو الیکٹرک کولرز (TECs) کو اعلیٰ تھرمو الیکٹرک کنورژن افادیت کے ساتھ چلانے کی صلاحیت رکھتا ہے۔
اعلی شدت والے درجہ حرارت کنٹرول آپریشنز کے مطالبات کے ساتھ کمپیکٹ تنصیب کی ضرورت کو متوازن کرتا ہے، اسی سائز کے معیاری درجہ حرارت کنٹرول بورڈز سے کہیں زیادہ کارکردگی فراہم کرتا ہے۔
روایتی صنعتی درجہ حرارت کے کنٹرول کے نظام کو بیرونی ڈرائیو ماڈیولز اور سگنل کے حصول کے آلات کی ضرورت ہوتی ہے، جس کے نتیجے میں پیچیدہ فن تعمیر اور بوجھل وائرنگ ہوتی ہے۔
TCB-NC ٹمپریچر کنٹرولر بلٹ ان ڈرائیو اور فیڈ بیک سسٹم کے ساتھ ایک ہمہ جہت مربوط ڈیزائن پیش کرتا ہے۔ کومپیکٹ ڈیزائن اور اعلیٰ درستگی کے ساتھ TCB-NC ٹمپریچر کنٹرولر ایک اسٹینڈ اکائی کے طور پر درست درجہ حرارت کنٹرول کو آزادانہ طور پر انجام دیتا ہے، جس سے سسٹم کے فن تعمیر کو نمایاں طور پر آسان بناتا ہے۔
روایتی آن/آف ٹمپریچر کنٹرول ٹمپریچر اوور شوٹ، بار بار اسٹارٹ اسٹاپ سائیکل، اور اہم تھرمل جھٹکا جیسے مسائل سے دوچار ہوتا ہے، جو طویل مدتی آپریشن کے دوران درست بنیادی اجزاء کو نقصان پہنچا سکتا ہے۔
یہ پروڈکٹ ہموار درجہ حرارت کی منتقلی اور کم سے کم اتار چڑھاؤ کو یقینی بنانے کے لیے مسلسل PID ڈائنامک آؤٹ پٹ ریگولیشن کا استعمال کرتی ہے، مؤثر طریقے سے بنیادی اجزاء کی حفاظت کرتی ہے اور آلات کی مجموعی سروس لائف کو بڑھاتی ہے۔
این ٹی سی تھرمسٹرز کے لیے مقامی تعاون زیادہ تر درست درجہ حرارت پر قابو پانے والے آلات کی سینسر کنفیگریشن کے ساتھ مطابقت کو یقینی بناتا ہے اور کولنگ اور ہیٹنگ ایپلی کیشنز دونوں کے لیے لچکدار موافقت کی اجازت دیتا ہے۔
چاہے جامد مستقل درجہ حرارت لیبارٹری کے کاموں کے لیے ہو یا متحرک صنعتی بوجھ کے حالات کے لیے، یہ مستحکم، اعلیٰ درستگی کے آپریشن کو برقرار رکھتا ہے، جو روایتی خصوصی درجہ حرارت کو کنٹرول کرنے والے آلات سے کہیں زیادہ استعداد کی پیشکش کرتا ہے۔
اعلی کثافت مربوط برقی کنٹرول کیبنٹ کے لیے عین مطابق، مستقل درجہ حرارت کا تھرمل انتظام فراہم کرتا ہے۔ کومپیکٹ ڈیزائن اور اعلی درستگی کے ساتھ TCB-NC درجہ حرارت کنٹرولر بجلی کے اجزاء کی عمر بڑھنے اور اعلی اندرونی درجہ حرارت کی وجہ سے آپریشنل ناکامیوں کو روکتا ہے، خود کار پیداوار لائنوں کے مسلسل اور مستحکم آپریشن کو یقینی بناتا ہے۔
مختلف تجزیاتی آلات، جانچ کے آلات، اور تجرباتی نمونوں کے مستقل درجہ حرارت کے کنٹرول کے لیے موزوں ہے۔ کمپن سے پاک آپریشن، اعلی درستگی، اور کم مداخلت جیسے فوائد کے ساتھ، یہ تجرباتی ڈیٹا پر درجہ حرارت کے اتار چڑھاو کے اثرات کو ختم کرتا ہے، درست اور قابل تولید ٹیسٹ کے نتائج کو یقینی بناتا ہے۔
سیمی کنڈکٹر مائیکرو مشیننگ، پریزیشن اینچنگ، اور مائیکرو/نینو انسپکشن آلات میں درجہ حرارت کے ضابطے کے لیے استعمال کیا جاتا ہے۔ یہ سیمی کنڈکٹر مینوفیکچرنگ کے عمل کے سخت درجہ حرارت کنٹرول معیارات پر پورا اترتا ہے، جس سے درست مشینی میں پیداوار کی شرح کو بہتر بنانے میں مدد ملتی ہے۔
توانائی کی جانچ کے نئے آلات، توانائی ذخیرہ کرنے کے نظام کے لیے تھرمل مینجمنٹ اجزاء، اور مائیکرو ٹمپریچر کنٹرول ماڈیولز کے ساتھ ہم آہنگ۔ یہ آپریٹنگ درجہ حرارت کو مستحکم کرتا ہے اور نئے توانائی کے آلات کے پیچیدہ اعلی اور کم درجہ حرارت کے کام کرنے والے حالات کے مطابق ڈھال لیتا ہے۔
بنیادی فوائد تین شعبوں میں پائے جاتے ہیں:
سب سے پہلے، اس میں ایک چھوٹا سا نقشہ اور اعلیٰ انضمام ہے، جو اسے چھوٹے آلات کی بحالی کے لیے مثالی بناتا ہے۔
دوسرا، یہ اعلی درجہ حرارت کو کنٹرول کرنے کی درستگی اور وسیع تر سینسر کی مطابقت پیش کرتا ہے، جو اسے درست مینوفیکچرنگ کے عمل کے لیے موزوں کرتا ہے۔
تیسرا، یہ بیرونی معاون ہارڈویئر کی ضرورت کو ختم کرتا ہے، نظام کے مجموعی ڈھانچے کو آسان بناتا ہے اور آلات کے انضمام، وائرنگ اور طویل مدتی دیکھ بھال کے اخراجات کو مؤثر طریقے سے کم کرتا ہے۔
ہم صنعت کے معیاری تکراری کیلیبریشن کے طریقہ کار کی تجویز کرتے ہیں: سب سے پہلے، انٹیگرل (I) اور ڈیریویٹیو (D) پیرامیٹرز کو صفر پر سیٹ کریں اور بتدریج متناسب نفع (Kp) کو بڑھائیں جب تک کہ درجہ حرارت میں ہلکی سی حرکت نہ ہوجائے۔ اگلا، مستقل درجہ حرارت کی خرابی کو ختم کرنے کے لیے لازمی وقت (Ti) کو ایڈجسٹ کریں؛ آخر میں، درجہ حرارت کے ردعمل کی رفتار کو بہتر بنانے اور اتار چڑھاو کو دبانے کے لیے مشتق وقت (Td) کو ٹھیک کریں۔ سازوسامان کے لیے مخصوص درستگی کے پیرامیٹرز کے لیے، براہ کرم ہماری تکنیکی ٹیم سے ون آن ون رہنمائی کے لیے رابطہ کریں۔
یہ پروڈکٹ خاص طور پر سیمی کنڈکٹر مائیکرو آلات اور درستگی کی جانچ کے آلات کے لیے تیار کی گئی تھی۔ اس نے صنعتی درجے کی برقی مقناطیسی مطابقت (EMC) اور استحکام کی جانچ کی ہے۔ اعلی جگہ کی کارکردگی، مستحکم درجہ حرارت کی پیداوار، اور کم سے کم ڈیٹا کی خرابی کی خاصیت، یہ سیمی کنڈکٹر پروڈکشن لائنوں اور درست لیبارٹری کے آلات کے لیے مائیکرو ٹمپریچر کنٹرول کے لیے ایک مثالی حل کے طور پر کام کرتا ہے۔
یہ مقامی طور پر حرارتی اور کولنگ کے درمیان خودکار سوئچنگ کی حمایت کرتا ہے، آپریٹنگ حالات کی بنیاد پر مستقل درجہ حرارت کو برقرار رکھتا ہے۔ یہ حسب ضرورت پروگرامنگ کو بھی سپورٹ کرتا ہے — جو صرف حرارتی یا صرف کولنگ کے طریقوں کے لیے ترتیب دیتا ہے — مختلف آلات کی مخصوص درجہ حرارت کنٹرول ضروریات کو پورا کرنے کے لیے، اعلی حسب ضرورت لچک پیش کرتا ہے۔
اصل مینوفیکچرر کے طور پر، ہم بلک آرڈرز کے لیے وقف تکنیکی انضمام، پیرامیٹر ٹیوننگ گائیڈنس اور سسٹم لیول انٹیگریشن سپورٹ فراہم کرتے ہیں۔ تمام مصنوعات معیاری کوالٹی کنٹرول اور مکمل پری شپمنٹ معائنہ سے گزرتی ہیں۔ ہم انٹرپرائز بڑے پیمانے پر پیداوار اور پروجیکٹ کی تکرار کی ضروریات کو پورا کرنے کے لیے فروخت کے بعد طویل مدتی تکنیکی مدد بھی پیش کرتے ہیں۔
