کمپیکٹ میڈیکل اینالائزر ڈیزائن کرنے والے انجینئر کو 35 ° C کے محیطی ماحول میں 15°C پر ایک نمونہ چیمبر رکھنے کی ضرورت ہوتی ہے۔ انکلوژر چھوٹا ہے، پاور بجٹ محدود ہے، اور کولنگ سسٹم کے لیے دستیاب جگہ کم سے کم ہے۔ انجینئر جانتا ہے کہ تھرمو الیکٹرک کولر، یا TEC، اس ایپلی کیشن کے لیے صحیح ٹیکنالوجی ہے۔ لیکن کون سا TEC؟ جواب کا انحصار اس تعداد پر ہوتا ہے جس کا تخمینہ اکثر اتفاق سے لگایا جاتا ہے: مطلوبہ کولنگ لوڈ۔ اگر کولنگ بوجھ کو کم سمجھا جاتا ہے، تو TEC سیٹ پوائنٹ کو نہیں رکھے گا۔ اگر اس کا زیادہ تخمینہ لگایا جاتا ہے، تو TEC بڑا، غیر موثر اور مہنگا ہو جائے گا۔ ٹھنڈک کے بوجھ کا صحیح حساب لگانا تھرمو الیکٹرک کولر کے انتخاب کا پہلا قدم ہے جو غیر ضروری لاگت یا پیچیدگی کے بغیر ایپلی کیشن کی ضروریات کو پورا کرتا ہے۔
یہ گائیڈ پروکیورمنٹ انجینئرز، ڈیزائن انجینئرز، اور خریداروں کے لیے لکھا گیا ہے جن کی وضاحت کرنے کی ضرورت ہے۔تھرمو الیکٹرک کولرکولنگ ایپلی کیشنز کے لیے۔ ہم کولنگ لوڈ کے اجزاء، ہر ایک جزو کا حساب لگانے کے طریقے، انکلوژر میں تھرمل مزاحمت کا کردار، TEC کی کارکردگی کے گتانک (COP) کا اثر، اور سپلائر کی تشخیص کے معیار کی وضاحت کریں گے۔ ہم Fuzhou X-Meritan Technology Co., Ltd میں اپنی فیکٹری سے پروڈکٹ کے تفصیلی پیرامیٹرز بھی فراہم کریں گے۔ چاہے آپ میڈیکل ڈیوائس، لیزر ڈائیوڈ، بیٹری پیک، یا کمپیکٹ انکلوژر کو ٹھنڈا کر رہے ہوں، یہ گائیڈ آپ کو کولنگ لوڈ کا درست اندازہ لگانے اور آپ کی درخواست کے لیے صحیح تھرمو الیکٹرک کولر کا انتخاب کرنے میں مدد کرے گا۔
کولنگ لوڈ گرمی کی کل مقدار ہے جو مطلوبہ درجہ حرارت کو برقرار رکھنے کے لیے دیوار سے ہٹایا جانا چاہیے یا ٹھنڈا ہونے والی چیز ہے۔ یہ فعال حرارت کے بوجھ، غیر فعال حرارت کے بوجھ، اور کسی بھی اضافی حرارت کے ذرائع جیسے شمسی تابکاری یا گاڑھاو کا مجموعہ ہے۔ کولنگ لوڈ واٹ میں ظاہر ہوتا ہے۔ تھرمو الیکٹرک کولر کے لیے، کولنگ لوڈ مخصوص آپریٹنگ حالات میں مطلوبہ ہیٹ پمپنگ صلاحیت (Qc) ہے۔ TEC کا انتخاب کرنا ضروری ہے تاکہ اس کا اصل محیطی درجہ حرارت اور سیٹ پوائنٹ پر Qc مناسب حفاظتی مارجن کے ساتھ کولنگ بوجھ سے زیادہ ہو۔ اگر TEC کا Qc کولنگ لوڈ سے کم ہے، تو انکلوژر سیٹ پوائنٹ تک نہیں پہنچے گا۔ اگر TEC کا Qc کولنگ لوڈ سے بہت زیادہ ہے، تو TEC کا سائز بڑا ہو جائے گا اور یہ کم کارکردگی پر کام کرے گا۔
کولنگ لوڈ کا حساب کتاب TEC کے انتخاب کی بنیاد ہے کیونکہ یہ مطلوبہ Qc کا تعین کرتا ہے، جس کے نتیجے میں TEC کے سائز، بجلی کی کھپت اور لاگت کا تعین ہوتا ہے۔ ایک چھوٹے میڈیکل ڈیوائس میں 10 ڈبلیو کا کولنگ لوڈ ہو سکتا ہے، جس کے لیے کمپیکٹ TEC کی ضرورت ہوتی ہے۔ بیٹری تھرمل مینجمنٹ سسٹم میں 200 W کا کولنگ لوڈ ہو سکتا ہے، جس کے لیے بڑے TEC یا TECs کی ایک صف کی ضرورت ہوتی ہے۔ نیچے دی گئی جدول کولنگ لوڈ کے تین اہم اجزاء اور ان کے مخصوص ذرائع کا خلاصہ کرتی ہے۔
| جزو | ماخذ | عام طول و عرض |
| ایکٹو ہیٹ لوڈ | الیکٹرانک اجزاء، سینسر، موٹرز، لیزر | 1 ڈبلیو سے 200 ڈبلیو |
| غیر فعال حرارت کا بوجھ | باڑ کی دیواروں کے ذریعے ترسیل، کنویکشن، تابکاری | 5 ڈبلیو سے 50 ڈبلیو |
| اضافی حرارتی ذرائع | شمسی تابکاری، گاڑھا ہونا، گرمی کے بیرونی ذرائع | متغیر |
| کل کولنگ لوڈ | تمام اجزاء کا مجموعہ | TEC Qc کی ضرورت کا تعین کرتا ہے۔ |
پرFuzhou X-Meritan Technology Co., Ltd.ہماری فیکٹری ٹھنڈک ایپلی کیشنز کی ایک وسیع رینج کے لیے تھرمو الیکٹرک کولر ڈیزائن اور تیار کرتی ہے۔ TEC کو منتخب کرنے سے پہلے ہم اپنے صارفین کے ساتھ اس بات کی تصدیق کرنے کے لیے کام کرتے ہیں کہ کولنگ لوڈ کا حساب درست ہے۔ ہماری انجینئرنگ ٹیم حساب میں مدد کر سکتی ہے اور ہر درخواست کے لیے مناسب حفاظتی مارجن پر رہنمائی فراہم کر سکتی ہے۔
فعال حرارت کا بوجھ انکلوژر کے اندر موجود اجزاء سے پیدا ہونے والی حرارت ہے جو بجلی سے چلتی ہے۔ ان اجزاء میں الیکٹرانک سرکٹس، سینسرز، موٹرز، لیزر، ایل ای ڈی لائٹس، اور کوئی دوسرا آلہ شامل ہوسکتا ہے جو برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ فعال حرارت کے بوجھ کا حساب ان تمام اجزاء کی بجلی کی کھپت کو جمع کرکے لگایا جاتا ہے جو دیوار کے اندر کام کر رہے ہیں۔ ایک ایسے جزو کے لیے جو 100% موثر نہیں ہے، پیدا ہونے والی حرارت پاور ان پٹ کے مائنس مفید ورک آؤٹ پٹ کے برابر ہے۔ زیادہ تر الیکٹرانک سسٹمز میں، تقریباً تمام برقی طاقت حرارت میں بدل جاتی ہے، اس لیے فعال حرارت کا بوجھ تقریباً کل بجلی کی کھپت کے برابر ہے۔ مندرجہ ذیل جدول فعال حرارت کے بوجھ کا حساب لگانے کے لیے ایک ورک شیٹ فراہم کرتا ہے۔
| جزو | بجلی کی کھپت (W) | حرارت کی کھپت (W) | نوٹس |
| کنٹرولر بورڈ | 5 ڈبلیو | 5 ڈبلیو | تمام طاقت گرمی کے طور پر منتشر ہو گئی۔ |
| سینسر ماڈیول | 2 ڈبلیو | 2 ڈبلیو | مسلسل آپریشن |
| لیزر ڈائیوڈ | 3 ڈبلیو | 2.5 ڈبلیو | 0.5W روشنی کے طور پر خارج ہوتا ہے۔ |
| ڈسپلے | 1 ڈبلیو | 0.8 ڈبلیو | 0.2W روشنی کے طور پر خارج ہوتا ہے۔ |
| کل ایکٹو ہیٹ لوڈ | 11 ڈبلیو | 10.3 ڈبلیو | TEC انتخاب کے لیے استعمال کیا جاتا ہے۔ |
ہمارے کارخانے میں، ہم تھرمو الیکٹرک کولر فراہم کرتے ہیں جو مختلف فعال گرمی کے بوجھ کو پورا کرنے کے لیے ٹھنڈک کی صلاحیتوں کی ایک رینج رکھتے ہیں۔ ہماری انجینئرنگ ٹیم اجزاء کی فہرست کا جائزہ لے سکتی ہے اور فعال ہیٹ لوڈ کیلکولیشن کی تصدیق کر سکتی ہے۔ ہم یہ بھی تجویز کرتے ہیں کہ ہمارے گاہک اجزاء کے ڈیوٹی سائیکل پر غور کریں، کیونکہ وقفے وقفے سے چلنے سے گرمی کا اوسط بوجھ کم ہو سکتا ہے۔
غیر فعال حرارت کا بوجھ وہ گرمی ہے جو بیرونی ماحول سے دیواروں، ڈھکن اور کسی بھی سوراخ کے ذریعے دیوار میں داخل ہوتی ہے۔ یہ محیطی ماحول اور دیوار کے اندرونی حصے کے درمیان درجہ حرارت کے فرق سے چلتا ہے۔ غیر فعال حرارت کا بوجھ فارمولہ Q = U × A × ΔT کا استعمال کرتے ہوئے شمار کیا جاتا ہے، جہاں U دیوار کا مجموعی طور پر حرارت کی منتقلی کا گتانک ہے، A دیوار کا سطحی رقبہ ہے، اور ΔT محیط اور اندرونی کے درمیان درجہ حرارت کا فرق ہے۔ مجموعی طور پر حرارت کی منتقلی کا گتانک دیوار کے مواد، موصلیت، اور دیوار کے دونوں طرف کنویکشن کے حالات پر منحصر ہے۔ اچھی طرح سے موصل دیوار کے لیے، U 0.5 W/m²K تک کم ہو سکتا ہے۔ غیر موصل دیوار کے لیے، U زیادہ سے زیادہ 5 W/m²K ہو سکتا ہے۔ نیچے دی گئی جدول غیر فعال حرارت کے بوجھ کا حساب لگانے کے لیے ایک ورک شیٹ فراہم کرتی ہے۔
| پیرامیٹر | علامت | قدر | یونٹ |
| مجموعی طور پر ہیٹ ٹرانسفر گتانک | U | 2.0 | W/m²K |
| سطح کا علاقہ | A | 0.5 | m² |
| درجہ حرارت کا فرق | ΔT | 20 (35 ° C محیط، 15 ° C اندرونی) | K |
| غیر فعال حرارت کا بوجھ | Q | 20 | W |
X-Meritan میں، ہم اپنے صارفین کو اپنے انکلوژر میٹریل اور موصلیت کے اختیارات کے لیے تھرمل مزاحمتی اقدار فراہم کر کے غیر فعال ہیٹ بوجھ کا حساب لگانے میں مدد کرتے ہیں۔ ہم غیر فعال گرمی کے بوجھ کو کم کرنے کے لیے عکاس کوٹنگز اور تھرمل بریکس کے استعمال پر بھی مشورہ دیتے ہیں۔ ہمارا مقصد اس بات کو یقینی بنانا ہے کہ کل کولنگ بوجھ کا درست اندازہ لگایا جائے، تاکہ منتخب کردہ تھرمو الیکٹرک کولر نہ تو چھوٹا ہو اور نہ ہی بڑا ہو۔
کولنگ لوڈ کا حساب اس وقت تک مکمل نہیں ہوتا جب تک کہ TEC اور ٹھنڈا ہونے والی چیز کے درمیان انٹرفیس کی تھرمل مزاحمت کا حساب نہ لیا جائے۔ TEC آبجیکٹ کو براہ راست ٹھنڈا نہیں کرتا ہے۔ یہ کولڈ سائیڈ ہیٹ سنک کو ٹھنڈا کرتا ہے، جو پھر ترسیل، کنویکشن، یا تابکاری کے ذریعے آبجیکٹ کو ٹھنڈا کرتا ہے۔ ہر انٹرفیس تھرمل مزاحمت کو متعارف کرواتا ہے جو ٹھنڈک کی موثر صلاحیت کو کم کرتا ہے۔ سب سے زیادہ عام انٹرفیس نقصانات ہیں TEC اور ہیٹ سنک کے درمیان تھرمل انٹرفیس میٹریل (TIM) کی تھرمل مزاحمت، ہیٹ سنک کی تھرمل مزاحمت، اور ٹھنڈے سائیڈ ہیٹ سنک سے آبجیکٹ تک تھرمل راستے کی تھرمل مزاحمت۔ نیچے دی گئی جدول عام انٹرفیس مواد کے لیے مخصوص تھرمل مزاحمتی اقدار کا خلاصہ کرتی ہے۔
| انٹرفیس | عام تھرمل مزاحمت | نوٹس |
| تھرمل چکنائی (TEC ٹو ہیٹ سنک) | 0.1 - 0.5 °C/W | موٹائی اور رابطہ دباؤ پر منحصر ہے |
| تھرمل پیڈ (TEC ٹو ہیٹ سنک) | 0.5 - 2.0 °C/W | لاگو کرنا آسان ہے لیکن مزاحمت زیادہ ہے۔ |
| ہیٹ سنک (قدرتی کنویکشن) | 1.0 - 5.0 °C/W | سائز اور فن ڈیزائن پر منحصر ہے |
| ہیٹ سنک (زبردستی ہوا) | 0.2 - 1.0 °C/W | پنکھے کی ضرورت ہے، لیکن کم مزاحمت |
| آبجیکٹ کا تھرمل راستہ | 0.5 - 3.0 °C/W | مواد اور جیومیٹری پر منحصر ہے۔ |
ہمارے کارخانے میں، ہم تھرمو الیکٹرک کولر فراہم کرتے ہیں جس میں سطح کی تکمیل ہوتی ہے جو تھرمل رابطے کے لیے موزوں ہوتے ہیں۔ ہم اپنے صارفین کو انٹرفیس کے نقصانات کو کم کرنے میں مدد کے لیے تھرمل انٹرفیس مواد اور ہیٹ سنک ڈیزائن سپورٹ بھی پیش کرتے ہیں۔ ہمارا مقصد اس بات کو یقینی بنانا ہے کہ TEC کی ٹھنڈک کی صلاحیت کو ٹھنڈا ہونے والی چیز میں مؤثر طریقے سے منتقل کیا جائے، تاکہ نظام اپنی تھرمل کارکردگی کی ضروریات کو پورا کرے۔
کارکردگی کا گتانک (COP) کولنگ کی صلاحیت (Qc) اور برقی پاور ان پٹ (پن) کا تناسب ہے۔ زیادہ COP کا مطلب ہے کہ TEC زیادہ موثر ہے، اسی کولنگ کی صلاحیت کے لیے کم برقی طاقت استعمال کرتا ہے۔ تھرمو الیکٹرک کولر کا COP گرم اور سرد اطراف، TEC مواد اور آپریٹنگ کرنٹ کے درمیان درجہ حرارت کے فرق پر منحصر ہے۔ جیسے جیسے درجہ حرارت کا فرق بڑھتا ہے، COP کم ہوتا ہے۔ اس کا مطلب یہ ہے کہ اعلی درجہ حرارت کے فرق کے لیے منتخب کردہ TEC کو زیادہ طاقت کی ضرورت ہوگی اور وہ زیادہ گرمی پیدا کرے گا، جسے گرم سائیڈ ہیٹ سنک کے ذریعے ختم کرنا ضروری ہے۔ نیچے دی گئی جدول درجہ حرارت کے مختلف فرقوں پر تھرمو الیکٹرک کولر کے لیے مخصوص COP قدریں دکھاتی ہے۔
| درجہ حرارت کا فرق (ΔT) | عام سی او پی | TEC انتخاب کے لیے مضمرات |
| 10 K | 1.5 - 2.0 | اعلی کارکردگی، کم بجلی کی کھپت |
| 20 K | 0.8 - 1.2 | اعتدال پسند کارکردگی |
| 30 K | 0.5 - 0.8 | کم کارکردگی، زیادہ بجلی کی کھپت |
| 40 K | 0.3 - 0.5 | کم کارکردگی، اہم گرمی مسترد |
| 50 K | 0.2 - 0.3 | بہت کم کارکردگی، ملٹی سٹیج TEC کی ضرورت ہو سکتی ہے۔ |
X-Meritan میں، ہم اپنے تھرمو الیکٹرک کولرز کے لیے COP کروز فراہم کرتے ہیں، تاکہ ہمارے صارفین TEC کو منتخب کر سکیں جو ان کے درجہ حرارت کے فرق کے لیے بہترین کارکردگی پر کام کرتا ہے۔ ہم ان ایپلی کیشنز کے لیے ملٹی اسٹیج TECs کے استعمال کا مشورہ بھی دیتے ہیں جن کے لیے درجہ حرارت میں بڑے فرق کی ضرورت ہوتی ہے۔ ہمارا مقصد اپنے صارفین کو کم سے کم ممکنہ بجلی کی کھپت کے ساتھ مطلوبہ کولنگ کارکردگی حاصل کرنے میں مدد کرنا ہے۔
تھرمو الیکٹرک کولرز کے سپلائر کا جائزہ لینے کے لیے مینوفیکچرنگ کی صلاحیت، کارکردگی کا ڈیٹا، کوالٹی کنٹرول، اور تکنیکی مدد پر توجہ دینے کی ضرورت ہوتی ہے۔ فراہم کنندہ کے پاس TECs کو مطلوبہ تصریحات کے مطابق تیار کرنے کی صلاحیت ہونی چاہیے، بشمول درست طول و عرض، جوڑوں کی صحیح تعداد، اور صحیح تھرمل کارکردگی۔ انہیں کارکردگی کا مکمل ڈیٹا فراہم کرنا چاہیے، بشمول Qc، COP، زیادہ سے زیادہ کرنٹ، اور درجہ حرارت کے مختلف فرقوں پر زیادہ سے زیادہ وولٹیج۔ ان کے پاس کوالٹی کنٹرول سسٹم ہونا چاہیے جو یونٹ سے یونٹ تک مسلسل کارکردگی کو یقینی بنائے۔ اور انہیں کولنگ لوڈ کیلکولیشن اور TEC کے انتخاب میں صارفین کی مدد کے لیے تکنیکی مدد فراہم کرنی چاہیے۔ نیچے دی گئی جدول تشخیص کے ان معیارات کا خلاصہ کرتی ہے۔
| تشخیص کا معیار | کیا تلاش کرنا ہے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
| مینوفیکچرنگ کی صلاحیت | صحت سے متعلق اسمبلی، جانچ کا سامان | مصنوعات کے معیار اور مستقل مزاجی کو یقینی بناتا ہے۔ |
| کارکردگی کا ڈیٹا | Qc، COP، Imax، Vmax مختلف ΔT پر | درست انتخاب کو فعال کرتا ہے۔ |
| کوالٹی کنٹرول | آئی ایس او 9001، 100٪ ٹیسٹنگ | مسلسل کارکردگی کو یقینی بناتا ہے۔ |
| ٹیکنیکل سپورٹ | کولنگ لوڈ کیلکولیشن، TEC سلیکشن | صحیح پروڈکٹ کو منتخب کرنے میں مدد کرتا ہے۔ |
| وشوسنییتا | MTBF ڈیٹا، زندگی بھر کی جانچ | طویل مدتی کارکردگی کو یقینی بناتا ہے۔ |
ہماری فیکٹری میں، ہم ایک دہائی سے زیادہ عرصے سے تھرمو الیکٹرک کولر تیار کر رہے ہیں۔ اس بات کو یقینی بنانے کے لیے کہ ہر TEC اس کی تصریحات پر پورا اترتا ہے ہم درست اسمبلی اور جانچ کا سامان استعمال کرتے ہیں۔ ہم کارکردگی کا مکمل ڈیٹا فراہم کرتے ہیں، بشمول Qc، COP، اور زیادہ سے زیادہ درجہ بندی۔ ہم ISO 9001 مصدقہ ہیں، اور ہم ہر یونٹ پر 100% ٹیسٹنگ کرتے ہیں۔ ہماری تکنیکی ٹیم کولنگ لوڈ کے حساب کتاب اور TEC کے انتخاب میں مدد کے لیے دستیاب ہے۔ ہم آپ کو دعوت دیتے ہیں کہ ان معیارات کے خلاف ہمارا جائزہ لیں اور ہمیں تھرمو الیکٹرک کولرز کے لیے اپنا پارٹنر سمجھیں۔

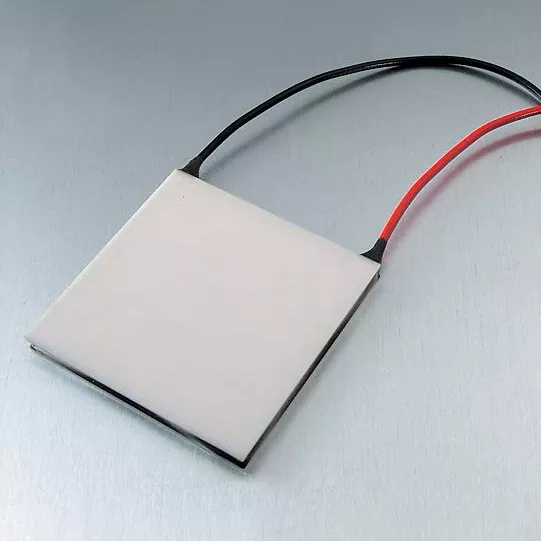

درج ذیل جدول ہمارے تھرمو الیکٹرک کولرز کے لیے پروڈکٹ کے کلیدی پیرامیٹرز فراہم کرتا ہے۔ یہ TECs کولنگ ایپلی کیشنز کی وسیع رینج کے لیے موزوں ہیں، بشمول طبی آلات، لیزر ڈائیوڈ، بیٹری پیک، اور کمپیکٹ انکلوژرز۔ ہماری فیکٹری مخصوص ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق ٹی ای سی بھی تیار کر سکتی ہے۔
| پیرامیٹر | تفصیلات کی حد | نوٹس |
| کولنگ کی صلاحیت (Qc) | 5 ڈبلیو - 200 ڈبلیو | مخصوص ΔT اور کرنٹ پر |
| زیادہ سے زیادہ کرنٹ (Imax) | 2 اے - 15 اے | ماڈل پر منحصر ہے۔ |
| زیادہ سے زیادہ وولٹیج (Vmax) | 5 وی - 24 وی | ماڈل پر منحصر ہے۔ |
| زیادہ سے زیادہ درجہ حرارت کا فرق (ΔTmax) | 65 K - 75 K | Imax میں، ویکیوم میں |
| COP رینج | 0.2 - 2.0 | ΔT پر منحصر ہے۔ |
| طول و عرض | 15 x 15 ملی میٹر سے 62 x 62 ملی میٹر | حسب ضرورت سائز دستیاب ہیں۔ |
| جوڑوں کی تعداد | 31 - 241 | کولنگ کی صلاحیت کا تعین کرتا ہے۔ |
| آپریٹنگ درجہ حرارت | -40°C سے +80°C | سولڈر اور سگ ماہی پر منحصر ہے۔ |
| MOQ | 10 ٹکڑے | بڑے آرڈرز کے لیے قابل تبادلہ |
| لیڈ ٹائم | 2 - 4 ہفتے | مقدار اور حسب ضرورت پر منحصر ہے۔ |
ہماری فیکٹری میں، ہم اپنے تھرمو الیکٹرک کولر تیار کرتے ہیں تاکہ ان وضاحتوں کو پورا کیا جا سکے۔ ہم آپ کی مخصوص ضروریات کے مطابق کولنگ کی صلاحیت، طول و عرض اور آپریٹنگ درجہ حرارت کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ ہمارے کوالٹی کنٹرول سسٹم میں خام مال کا معائنہ، عمل میں معائنہ، اور شپمنٹ سے پہلے 100% حتمی جانچ شامل ہے۔ ہمارا مقصد اپنے صارفین کو اعلیٰ معیار کے تھرمو الیکٹرک کولر فراہم کرنا ہے جو ان کی تھرمل کارکردگی کی ضروریات کو پورا کرتے ہیں۔
سوال 1: فعال اور غیر فعال گرمی کے بوجھ میں کیا فرق ہے؟
جواب: فعال حرارت کا بوجھ انکلوژر کے اندر برقی اجزاء، جیسے کنٹرولرز، سینسرز اور لیزرز سے پیدا ہونے والی حرارت ہے۔ غیر فعال گرمی کا بوجھ وہ گرمی ہے جو بیرونی ماحول سے دیواروں، ڈھکن اور سوراخوں کے ذریعے دیوار میں داخل ہوتی ہے۔ دونوں کو کولنگ لوڈ کے حساب کتاب میں شامل کیا جانا چاہیے۔ زیادہ تر کمپیکٹ الیکٹرانک انکلوژرز کے لیے، فعال حرارت کا بوجھ غالب جزو ہے۔ ناقص موصلیت والے بڑے انکلوژرز کے لیے، غیر فعال گرمی کا بوجھ اہم ہو سکتا ہے۔
سوال 2: مجھے کولنگ لوڈ کیلکولیشن میں کتنا سیفٹی مارجن شامل کرنا چاہیے؟
جواب: عام طور پر 20% سے 30% کے حفاظتی مارجن کی سفارش کی جاتی ہے۔ یہ مارجن اجزاء کی بجلی کی کھپت، انٹرفیس کی تھرمل مزاحمت، اور TEC کی عمر بڑھنے میں غیر یقینی صورتحال کا سبب بنتا ہے۔ اہم ایپلی کیشنز، جیسے طبی آلات یا لیزر سسٹمز کے لیے، 50% کا بڑا مارجن مناسب ہو سکتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. میں، ہم آپ کی مخصوص درخواست کے لیے مناسب حفاظتی مارجن کا تعین کرنے میں آپ کی مدد کر سکتے ہیں۔
سوال 3: درجہ حرارت کا فرق بڑھنے پر COP کیوں کم ہوتا ہے؟
جواب: درجہ حرارت کا فرق بڑھنے کے ساتھ ہی COP کم ہو جاتا ہے کیونکہ TEC کو درجہ حرارت کے بڑے گریڈینٹ کے خلاف گرمی پمپ کرنے کے لیے زیادہ محنت کرنی چاہیے۔ الیکٹریکل پاور ان پٹ بڑھتا ہے، اور کولنگ کی صلاحیت کم ہوتی ہے، اس لیے کولنگ اور پاور کا تناسب کم ہو جاتا ہے۔ یہی وجہ ہے کہ TEC کو اصل آپریٹنگ درجہ حرارت کے فرق کے لیے منتخب کیا جانا چاہیے، زیادہ سے زیادہ ΔT درجہ بندی کے لیے نہیں۔ ہماری فیکٹری COP منحنی خطوط فراہم کرتی ہے جو درجہ حرارت کے مختلف فرقوں پر کارکردگی دکھاتی ہے۔
سوال 4: کیا میں درجہ حرارت کے بڑے فرق کے لیے سنگل اسٹیج TEC استعمال کرسکتا ہوں؟

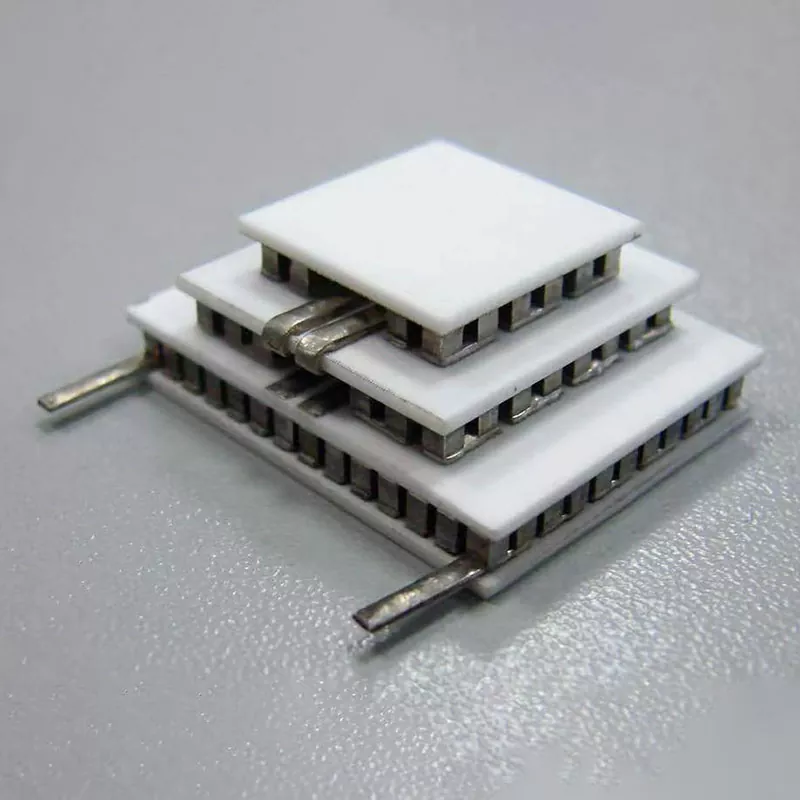

جواب: سنگل سٹیج TEC زیادہ سے زیادہ درجہ حرارت کے فرق کو تقریباً 65-75 K کا حاصل کر سکتا ہے۔ درجہ حرارت کے بڑے فرق کے لیے، ایک ملٹی سٹیج TEC کی ضرورت ہے۔ ملٹی اسٹیج ٹی ای سی درجہ حرارت کے ایک بڑے فرق کو حاصل کرنے کے لیے دو یا زیادہ مراحل کو اسٹیک کرتے ہیں، لیکن وہ سنگل اسٹیج ٹی ای سی کے مقابلے کم موثر اور زیادہ مہنگے ہوتے ہیں۔ اگر آپ کی درخواست کو 70 K سے زیادہ درجہ حرارت کا فرق درکار ہے تو بہترین حل کا تعین کرنے کے لیے ہماری انجینئرنگ ٹیم سے مشورہ کریں۔
سوال 5: میں اپنے ہیٹ سنک کی تھرمل مزاحمت کا حساب کیسے لگا سکتا ہوں؟
جواب: حرارت کے سنک کی حرارتی مزاحمت اس کی جیومیٹری، مواد اور ہوا کے بہاؤ کی حالتوں پر منحصر ہے۔ یہ عام طور پر ہیٹ سنک بنانے والے کے ذریعہ °C/W میں بیان کیا جاتا ہے۔ قدرتی نقل و حمل کے لیے، تھرمل مزاحمت جبری ہوا کے مقابلے میں زیادہ ہے۔ ایک موٹے اندازے کے لیے، 0.1 m² کے سطحی رقبے کے ساتھ قدرتی کنویکشن ہیٹ سنک کی تھرمل مزاحمت تقریباً 3-5 °C/W ہو سکتی ہے۔ درست نتائج کے لیے، مینوفیکچرر کا ڈیٹا استعمال کریں یا تھرمل ٹیسٹ کریں۔ ہماری فیکٹری میں، ہم آپ کو ایک ہیٹ سنک منتخب کرنے میں مدد کر سکتے ہیں جو TEC کی تھرمل ضروریات سے مماثل ہو۔
مطلوبہ کولنگ بوجھ کا حساب لگانا تھرمو الیکٹرک کولر کو منتخب کرنے کا پہلا اور اہم ترین مرحلہ ہے۔ کولنگ لوڈ فعال حرارت کے بوجھ، غیر فعال حرارت کے بوجھ، اور حرارت کے اضافی ذرائع کا مجموعہ ہے۔ اس کا حساب احتیاط سے کیا جانا چاہیے، بشمول انٹرفیس کی تھرمل مزاحمت اور کارکردگی کے گتانک کا اثر۔ اس مضمون میں بیان کردہ حساب کے طریقوں پر عمل کرتے ہوئے، انجینئرز ایک TEC کا انتخاب کر سکتے ہیں جو غیر ضروری لاگت یا پیچیدگی کے بغیر ایپلی کیشن کی تھرمل ضروریات کو پورا کرتا ہے۔ Fuzhou X-Meritan Technology Co., Ltd. میں، ہماری فیکٹری کے پاس آپ کی تھرمو الیکٹرک کولنگ کی ضروریات کو پورا کرنے کے لیے مہارت اور مصنوعات موجود ہیں۔ بہترین تھرمل حل حاصل کرنے میں آپ کی مدد کے لیے ہم کارکردگی کا مکمل ڈیٹا، تکنیکی مدد، اور حسب ضرورت ڈیزائن فراہم کرتے ہیں۔
چاہے آپ میڈیکل اینالائزر، لیزر ڈائیوڈ، بیٹری پیک، یا کمپیکٹ انکلوژر کو ٹھنڈا کر رہے ہوں، ہم آپ کو اپنی ضروریات پر بات کرنے کے لیے ہم سے رابطہ کرنے کی دعوت دیتے ہیں۔ ہم نمونے، تکنیکی ڈیٹا، اور درخواست کی مدد فراہم کر سکتے ہیں۔ معیار اور صارفین کے اطمینان کے لیے ہماری وابستگی نے ہمیں دنیا بھر میں تھرمل مینجمنٹ سلوشنز کے لیے ایک قابل اعتماد پارٹنر بنا دیا ہے۔
Fuzhou X-Meritan Technology Co., Ltd سے آج ہی رابطہ کریں۔اپنے تھرمو الیکٹرک کولر کی ضروریات پر تبادلہ خیال کرنے اور دریافت کرنے کے لیے کہ ہماری مصنوعات آپ کی کولنگ لوڈ کی ضروریات کو کیسے پورا کر سکتی ہیں۔
