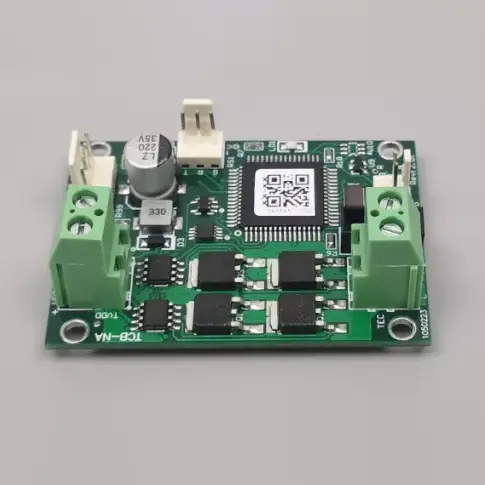

معیاری کولرز کے لیے TCB-NA درجہ حرارت کنٹرولر

معیاری کولرز کے لیے X-Meritan TCB-NA درجہ حرارت کنٹرولر معیاری تھرمو الیکٹرک کولرز (TEC) کے لیے ایک درجہ حرارت کنٹرول ماڈیول ہے، جو کولنگ اور ہیٹنگ دونوں کو سپورٹ کرتا ہے۔ یہ ±0.1°C درجہ حرارت کنٹرول کی درستگی، 0–10A TEC کرنٹ، اور -20°C سے +100°C کی کنٹرول رینج فراہم کرتا ہے۔

معیاری ASCII سیریل انٹرفیس، 10K NTC درجہ حرارت سینسنگ، اور ایک کمپیکٹ 60 × 42 × 26.5mm ڈھانچہ کے ساتھ، TCB-NA کو صنعتی اور تجارتی تھرمل مینجمنٹ سسٹم میں سیدھے سادے انضمام کے لیے ڈیزائن کیا گیا ہے۔

تکنیکی وضاحتیں

NTC B قدر کو اپنی مرضی کے مطابق کیا جا سکتا ہے۔ ایک مختلف B قدر مطلق درجہ حرارت کی پیمائش کو متاثر کرتی ہے لیکن بنیادی کنٹرول کی درستگی کو تبدیل نہیں کرتی ہے۔

کنٹرول کے افعال

ہیٹنگ اور کولنگ

کنٹرولر NTC سینسر کے ذریعے درجہ حرارت کی پیمائش کرتا ہے اور سیٹ پوائنٹ کے مطابق TEC سمت کو ایڈجسٹ کرتا ہے۔ یہ ایک ہی ماڈیول کو علیحدہ کنٹرول ہارڈ ویئر کے بغیر ہیٹنگ اور کولنگ دونوں فراہم کرنے کی اجازت دیتا ہے۔

آن/آف ریگولیشن

آن/آف کنٹرول کا طریقہ معیاری TEC ایپلی کیشنز بشمول لیزر ڈائیوڈ اور لیبارٹری کے آلات میں درجہ حرارت کو مستحکم رکھنے کے لیے ڈیزائن کیا گیا ہے۔

سیریل انٹرفیس

درجہ حرارت کی ترتیبات اور حقیقی وقت کی نگرانی کا انتظام ASCII سیریل پروٹوکول کے ذریعے کیا جا سکتا ہے۔ عام سیریل ٹولز جیسے Windows HyperTerminal سیٹ اپ اور ٹیسٹنگ کے دوران استعمال کیے جا سکتے ہیں۔

وقف شدہ الارم اور "تیار" سگنل آپریٹنگ اسٹیٹس فیڈ بیک فراہم کرتے ہیں، جبکہ TEC شٹ ڈاؤن ان پٹ میزبان سسٹم کو اجازت دیتا ہے کہ وہ TEC آپریشن کو غیر فعال کر دے جب ضروری ہو۔

پاور میچنگ

TEC وولٹیج

وولٹیج کی مماثلت اہم ہے کیونکہ معیاری کولرز کے لیے TCB-NA درجہ حرارت کنٹرولر اندرونی آؤٹ پٹ وولٹیج کو محدود نہیں کرتا ہے۔ سپلائی وولٹیج کو منسلک TEC کے ریٹیڈ وولٹیج سے زیادہ نہیں ہونا چاہیے۔

مثال کے طور پر، 12V TEC استعمال کرتے وقت، سسٹم پاور سپلائی کو اسی کے مطابق منتخب کیا جانا چاہیے۔

پاور ریپل

کنٹرولر کے سوئچنگ آپریشن سے منسلک سوئچنگ پاور سپلائی پر لہر بڑھ سکتی ہے۔ اگر سسٹم میں دیگر بورڈز ہیں جو برقی شور یا EMI کے لیے حساس ہیں، تو کنٹرولر کے لیے علیحدہ بجلی کی فراہمی بہتر ہو سکتی ہے۔

درجہ حرارت کی کارکردگی

سینسر رینج

منسلک 10K NTC -30°C سے +147°C کی ایک مخصوص پیمائش کی حد کو سپورٹ کرتا ہے، جبکہ فعال درجہ حرارت کنٹرول -20°C سے +100°C تک متعین کیا جاتا ہے۔

درستگی

مخصوص درجہ حرارت کنٹرول کی درستگی اور سیٹ درجہ حرارت کی درستگی دونوں ±0.1°C ہیں۔ NTC رواداری، سینسر کی جگہ کا تعین، تھرمل رابطہ، TEC کی خصوصیات، گرمی کی کھپت، اور محیط حالات سے بھی نظام کی اصل کارکردگی متاثر ہو سکتی ہے۔

سخت درجہ حرارت کے استحکام کی ضرورت والی ایپلی کیشنز کے لیے، حتمی TEC، سینسر، لوڈ، اور مکینیکل ڈھانچے کے ساتھ جانچ کی جانی چاہیے۔

درخواست کے علاقے

لیزر ڈیوڈس

کنٹرولر لیزر ڈائیوڈ سسٹمز کے لیے ایک مستحکم تھرمل ماحول برقرار رکھ سکتا ہے جہاں درجہ حرارت براہ راست آپریٹنگ کارکردگی کو متاثر کرتا ہے۔

لیبارٹری کا سامان

یہ لیبارٹری کے آلات کے لیے موزوں ہے جن کے لیے معیاری تھرمو الیکٹرک ہیٹنگ اور ٹھنڈک درجہ حرارت کے مستحکم ریگولیشن کی ضرورت ہوتی ہے۔

صنعتی نظام

صنعتی آلات ماڈیول کو عام مقصد کے TEC کنٹرول کے لیے استعمال کر سکتے ہیں جہاں کمپیکٹ انسٹالیشن، سیریل کمیونیکیشن، اور لاگت کی کارکردگی اہم ہے۔

سمارٹ آلات

لاگت پر مبنی فن تعمیر کنٹرولر کو سمارٹ آلات کی تیاری اور دیگر حجم ایپلی کیشنز کے لیے موزوں بناتا ہے جن کے لیے معیاری درجہ حرارت کنٹرول کی ضرورت ہوتی ہے۔

TCB-NA یا TCB-NE؟

TCB-NA موزوں ہے جب پروجیکٹ معیاری درجہ حرارت کنٹرول اور لاگت کی کارکردگی کو ترجیح دیتا ہے۔ ان ایپلی کیشنز کے لیے جن کے لیے زیادہ جدید توانائی کے انتظام یا اعلی درجے کے درجہ حرارت کو کنٹرول کرنے کے افعال کی ضرورت ہوتی ہے، TCB-NE سیریز زیادہ مناسب ہو سکتی ہے۔

انتخاب TEC وولٹیج، موجودہ، ہدف کا درجہ حرارت، کنٹرول کی ضروریات، کارکردگی، اور سسٹم کے فن تعمیر پر مبنی ہونا چاہیے۔

حصولی کے تقاضے

آرڈر دینے سے پہلے، خریداروں کو TEC ریٹیڈ وولٹیج، زیادہ سے زیادہ کرنٹ، پاور سپلائی وولٹیج، ہدف کا درجہ حرارت، مطلوبہ درستگی، NTC تفصیلات، مواصلات کی ضروریات، اور آپریٹنگ ماحول کی تصدیق کرنی چاہیے۔

X-Meritan چین میں اپنی فیکٹری چلاتا ہے، جس میں پی سی بی اسمبلی اور فائنل کیلیبریشن شامل ہے۔ اس کی انجینئرنگ ٹیم TEC وولٹیج میچنگ، پاور ریپل مینجمنٹ، اور کنفیگریشن کی ضروریات کے لیے تکنیکی مدد فراہم کر سکتی ہے۔ معیاری اجزاء کی انوینٹری اور بیرون ملک لاجسٹکس OEM اور حجم کی خریداری کی حمایت کرتے ہیں۔

انسٹالیشن نوٹس

بجلی کی فراہمی TEC کی درجہ بندی کے مطابق ہونی چاہیے۔ TEC وولٹیج سے تجاوز کرنے سے جزو اوورلوڈ ہو سکتا ہے کیونکہ معیاری کولرز کے لیے TCB-NA درجہ حرارت کنٹرولر کے پاس کوئی اندرونی آؤٹ پٹ وولٹیج محدود نہیں ہے۔

TEC، وائرنگ، کنیکٹرز اور پاور سپلائی کے ساتھ مل کر 0–10A موجودہ تفصیلات کا جائزہ لیا جانا چاہیے۔ مکمل تھرمو الیکٹرک سسٹم کے لیے گرمی کی مناسب کھپت بھی ضروری ہے۔

دوسرے حساس الیکٹرانکس کو اسی سوئچنگ پاور سپلائی سے منسلک کرتے وقت، سسٹم کے حتمی انضمام سے پہلے لہر اور EMI کی کارکردگی کو چیک کریں۔

اکثر پوچھے گئے سوالات

TCB-NA کس TEC وولٹیج کو سپورٹ کر سکتا ہے؟

کنٹرولر 5V سے 27V تک TEC وولٹیج کو سپورٹ کرتا ہے۔ TEC وولٹیج بورڈ سپلائی وولٹیج کے برابر یا اس سے زیادہ ہونا چاہیے۔ چونکہ TCB-NA میں کوئی اندرونی آؤٹ پٹ وولٹیج محدود نہیں ہے، اس لیے بجلی کی سپلائی TEC کے ریٹیڈ وولٹیج سے زیادہ نہیں ہونی چاہیے۔

زیادہ سے زیادہ TEC کرنٹ کیا ہے؟

معیاری کولرز کے لیے TCB-NA ٹمپریچر کنٹرولر 0–10A کی TEC موجودہ رینج کو سپورٹ کرتا ہے۔ اصل آپریٹنگ کرنٹ کو TEC کی درجہ بندی، تھرمل لوڈ، وائرنگ، کنیکٹرز، اور بجلی کی فراہمی کی صلاحیت کے مطابق منتخب کیا جانا چاہیے۔

کیا کنٹرولر ہیٹنگ اور کولنگ دونوں مہیا کر سکتا ہے؟

جی ہاں دو طرفہ کنٹرول فن تعمیر TEC کو حرارتی اور کولنگ دونوں طریقوں میں کام کرنے کی اجازت دیتا ہے، جس سے بدلتے ہوئے محیطی حالات میں ہدف کے درجہ حرارت کو برقرار رکھنا ممکن ہو جاتا ہے۔

کنٹرولر کون سا درجہ حرارت سینسر استعمال کرتا ہے؟

معیاری ترتیب 3950 کی ڈیفالٹ B ویلیو کے ساتھ 10K NTC استعمال کرتی ہے۔ پیمائش کی مخصوص حد -30°C سے +147°C ہے، جس کی کنٹرول رینج -20°C سے +100°C ہے۔

TCB-NA کو کیسے کنٹرول یا مانیٹر کیا جا سکتا ہے؟

کنٹرولر درجہ حرارت کی ترتیب اور حقیقی وقت کی نگرانی کے لیے ایک معیاری ASCII سیریل انٹرفیس استعمال کرتا ہے۔ یہ الارم اور "تیار" اسٹیٹس سگنلز اور میزبان کنٹرول سسٹم کے ساتھ انضمام کے لیے TEC شٹ ڈاؤن ان پٹ بھی فراہم کرتا ہے۔
