مختصر سائیکل PID کے ساتھ ATC-M1 ٹمپریچر کنٹرولر

X-Meritan سیمی کنڈکٹر تھرمل مینجمنٹ کے لیے تھرمو الیکٹرک مواد، کولر، NTC اجزاء اور درجہ حرارت کنٹرولرز تیار کرتا ہے۔ ATC-M1 ٹمپریچر کنٹرولر شارٹ سائیکل PID کے ساتھ ایک کمپیکٹ 34mm x 20mm بورڈ کو شارٹ سائیکل PID کنٹرول، 10K NTC ٹمپریچر فیڈ بیک اور کم تھرمل جڑتا مائیکرو آبجیکٹ کے لیے TEC آؤٹ پٹ کنٹرول کو جوڑتا ہے۔ یہ 3.0V–5.0V DC پر کام کرتا ہے، +10 سے +40 ڈگری سینٹی گریڈ درجہ حرارت کی حد کو سپورٹ کرتا ہے، اور اس کا فیکٹری ڈیفالٹ سیٹ درجہ حرارت 25 ڈگری سینٹی گریڈ ہے۔ درجہ حرارت کو W9 پوٹینٹیومیٹر یا اینالاگ ان پٹ کے ذریعے ایڈجسٹ کیا جا سکتا ہے، 0.001 ڈگری سینٹی گریڈ کے مخصوص درجہ حرارت کنٹرول استحکام کے ساتھ۔

کلیدی خصوصیات

شارٹ سائیکل پی آئی ڈی کنٹرول

شارٹ سائیکل PID والا ATC-M1 ٹمپریچر کنٹرولر شارٹ سائیکل PID فیڈ بیک اپروچ استعمال کرتا ہے جسے کم تھرمل جڑتا مائیکرو اشیاء کے لیے ڈیزائن کیا گیا ہے۔ متواتر اصلاحی عمل سے کنٹرولر کو روایتی نظاموں سے وابستہ بڑے تھرمل ردعمل پر بھروسہ کیے بغیر کنٹرول شدہ آبجیکٹ کی تھرمل حالت میں ہونے والی تبدیلیوں کا جواب دینے میں مدد ملتی ہے۔

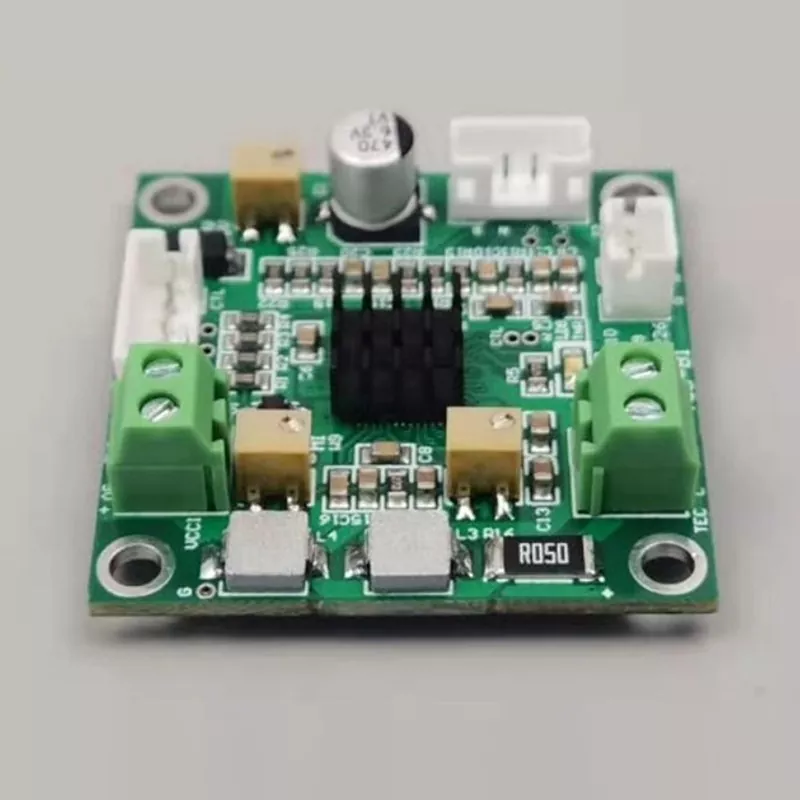

کومپیکٹ بورڈ کا ڈھانچہ

صرف 34mm x 20mm کے طول و عرض اور 15.5mm کی کل اونچائی کے ساتھ، ATC-M1 کمپیکٹ تھرمل کنٹرول اسمبلیوں کے لیے موزوں ہے۔ اس کی چھوٹی شکل کا عنصر خاص طور پر چھوٹے آپٹیکل، سینسنگ اور الیکٹرانک ڈھانچے سے متعلق ہے جہاں دستیاب اندرونی جگہ محدود ہے۔

TEC آؤٹ پٹ کنٹرول

کنٹرولر کو تھرمو الیکٹرک کولنگ اجزاء کے ساتھ کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کا زیادہ سے زیادہ TEC کرنٹ 2.5A ہے، جبکہ زیادہ سے زیادہ TEC وولٹیج 5V سپلائی پر 4.3V یا 3.3V سپلائی پر 2.5V ہے۔ یہ متعین حدود متعلقہ TEC سسٹم کے ساتھ کنٹرولر کو ملانے کے لیے واضح بنیاد فراہم کرتی ہیں۔

درجہ حرارت کی رائے

درجہ حرارت کی پیمائش اور تاثرات کے لیے 10K NTC سینسر استعمال کیا جاتا ہے۔ مخصوص درجہ حرارت کنٹرول استحکام 0.001 ڈگری سینٹی گریڈ ہے، جو ایپلی کیشنز کے لیے درکار درستگی فراہم کرتا ہے جہاں درجہ حرارت کے چھوٹے تغیرات درجہ حرارت سے متعلق حساس اجزاء کی آپریٹنگ حالت کو متاثر کر سکتے ہیں۔

تکنیکی ڈیٹا

ڈیزائن کا موازنہ

درخواست کے علاقے

1. فوٹوونکس: X-Meritan فوٹوونکس ایپلی کیشنز کی شناخت کرتا ہے بشمول ڈیٹیکٹر کولنگ۔ کمپیکٹ کنٹرولر ڈھانچہ اور درجہ حرارت فیڈ بیک فنکشن چھوٹے تھرمو الیکٹرک کولنگ اسمبلیوں کے لیے ایک مناسب کنٹرول عنصر فراہم کرتا ہے۔

2. ٹیلی کمیونیکیشنز: کمپنی کی ایپلیکیشن رینج میں تھرمل اسٹیبلائزیشن اور ٹیلی کام کے اجزاء کو ٹھنڈا کرنا شامل ہے۔ درست درجہ حرارت کے ضابطے کو کمپیکٹ تھرمل مینجمنٹ آرکیٹیکچرز میں شامل کیا جا سکتا ہے۔

3. طبی سازوسامان: X-Meritan دوا کے اندر PCR یمپلیفائر اور درجہ حرارت سے متعلق ایپلی کیشنز کی فہرست دیتا ہے۔ درجہ حرارت کنٹرول سسٹم کا ایک اہم حصہ ہے جہاں آپریٹنگ حالات کنٹرول شدہ تھرمل ماحول پر منحصر ہوتے ہیں۔

4. ایرو اسپیس سینسنگ: کمپنی کی ایرو اسپیس ایپلی کیشنز میں برف کا پتہ لگانے والے سینسرز، ہیٹ فلوکس سینسرز اور IR سینسر شامل ہیں۔ کمپیکٹ تھرمل کنٹرول اجزاء درجہ حرارت سے متعلق حساس سینسنگ سسٹم کا حصہ بن سکتے ہیں۔

5. آٹوموٹیو الیکٹرانکس: X-Meritan LiDAR، AR اور ڈیٹیکٹرز کے لیے تھرمل اسٹیبلائزیشن کی بھی نشاندہی کرتا ہے، جس سے کمپیکٹ تھرمو الیکٹرک کنٹرول کی مطابقت کو آٹوموٹو اور الیکٹرانک سینسنگ ایپلی کیشنز تک بڑھایا جاتا ہے۔ مختصر سائیکل PID کے ساتھ ATC-M1 درجہ حرارت کنٹرولر کو کمپیکٹ تھرمل مینجمنٹ آرکیٹیکچرز کے لیے سمجھا جا سکتا ہے جہاں کنٹرول شدہ آبجیکٹ کا تھرمل ماس چھوٹا ہوتا ہے۔

سسٹم انٹیگریشن

1. TEC الیکٹریکل حدود: شارٹ سائیکل PID والا ATC-M1 ٹمپریچر کنٹرولر مخصوص زیادہ سے زیادہ وولٹیج اور موجودہ اقدار کے اندر کام کرتا ہے۔

2. درجہ حرارت کی رائے: 10K NTC ان پٹ کنٹرول سسٹم کے لیے درجہ حرارت کے تاثرات کا راستہ فراہم کرتا ہے۔

3. درجہ حرارت کی حد: پہلے سے طے شدہ درجہ حرارت کنٹرول کی حد +10 سے +40 ڈگری سینٹی گریڈ ہے، فیکٹری ڈیفالٹ سیٹ درجہ حرارت 25 ڈگری سینٹی گریڈ کے ساتھ۔

4. آؤٹ پٹ سیٹنگز: فیکٹری ڈیفالٹ زیادہ سے زیادہ آؤٹ پٹ وولٹیج 2.0V ہے، جبکہ فیکٹری ڈیفالٹ زیادہ سے زیادہ آؤٹ پٹ کرنٹ 1.0A ہے۔

5. ایڈجسٹمنٹ کا طریقہ: درجہ حرارت کی ایڈجسٹمنٹ W9 پوٹینشیومیٹر کے ذریعے کی جا سکتی ہے، اور اینالاگ درجہ حرارت ان پٹ بھی معاون ہے۔

6. پروڈکٹ کنفیگریشن: مختلف کنفیگریشن کی ضرورت والی ایپلیکیشنز کے لیے، X-Meritan کہتا ہے کہ پروڈکٹس کو ڈرائنگ یا نمونوں کے مطابق تیار کیا جا سکتا ہے۔ سروس کے عمل میں ابتدائی مرحلے کی بات چیت، نمونے کی تصدیق اور تصدیق کے بعد پیداوار شامل ہے۔

ایکس میرٹن کی صلاحیت

ATC-M1 X-Meritan کے تھرمو الیکٹرک ٹیکنالوجی پورٹ فولیو کا حصہ ہے، جس میں تھرمو الیکٹرک مواد، تھرمو الیکٹرک کولر، TEC اسمبلیاں، NTC اجزاء اور درجہ حرارت کنٹرولرز شامل ہیں۔ اس پروڈکٹ کا ڈھانچہ درجہ حرارت کنٹرول بورڈ کو تھرمو الیکٹرک اجزاء اور کمپیکٹ تھرمل مینجمنٹ سسٹم میں استعمال ہونے والے سینسنگ عناصر سے جوڑتا ہے۔

تھرمو الیکٹرک ٹیکنالوجی کا مکمل سلسلہ

X-Meritan کی صلاحیتیں تھرمو الیکٹرک میٹریل ڈیولپمنٹ، بنیادی اجزاء کی تخصیص اور گرمی کی کھپت کے حل کے ڈیزائن کا احاطہ کرتی ہیں۔ ATC-M1 کے لیے، اس تکنیکی دائرہ کار کا براہ راست تعلق TEC آؤٹ پٹ کنٹرول، NTC درجہ حرارت کے تاثرات اور کمپیکٹ الیکٹرانک اور آپٹیکل اسمبلیوں کے تھرمل مینجمنٹ کی ضروریات سے ہے۔

5 بڑے ایپلیکیشن فیلڈز

X-Meritan پانچ بڑے شعبوں میں درخواستوں کی اطلاع دیتا ہے: فائبر آپٹک مواصلات، صنعتی طبی آلات، سمارٹ آٹوموٹیو الیکٹرانکس، کنزیومر الیکٹرانکس اور تحقیقی ادارے۔ یہ ایپلی کیشن ایریاز ATC-M1 کے لیے ایک متعلقہ تکنیکی پس منظر فراہم کرتے ہیں، خاص طور پر جہاں کمپیکٹ تھرمو الیکٹرک کولنگ اور کنٹرول شدہ آپریٹنگ درجہ حرارت کی ضرورت ہوتی ہے۔

فارچیون 500 کمپنی کا تعاون

X-Meritan کا کہنا ہے کہ یہ Fortune 500 کمپنیوں اور کئی قومی کلیدی لیبارٹریوں کے ساتھ تعاون کرتا ہے۔ یہ تجربہ تھرمو الیکٹرک اجزاء اور درجہ حرارت پر قابو پانے والی ٹیکنالوجیز کی ترقی اور استعمال سے متعلق ہے جو خصوصی الیکٹرانک اور تھرمل مینجمنٹ سسٹمز میں استعمال ہوتی ہیں۔

ایک سے زیادہ مینوفیکچرنگ کے عمل

X-Meritan کی طرف سے درج کردہ پیداواری آلات میں ٹن ڈپنگ فرنس، وائبریشن سوئنگ مولڈ مشینیں، ویلڈنگ مشینیں، اوون، ڈسپنسنگ مشینیں، خودکار سیلنگ مشینیں، ری فلو سولڈرنگ کا سامان اور مکمل طور پر خودکار پرنٹنگ مشینیں شامل ہیں۔ یہ مینوفیکچرنگ عمل تھرمو الیکٹرک سے متعلقہ اجزاء اور الیکٹرانک درجہ حرارت پر قابو پانے والی مصنوعات کی تیاری میں معاونت کرتے ہیں۔

55% یورپی مارکیٹ کی تقسیم

X-Meritan رپورٹ کرتا ہے کہ یورپ اس کی بین الاقوامی منڈی کی تقسیم کا 55% نمائندگی کرتا ہے، جب کہ شمالی امریکہ کا حصہ 15%، جنوب مشرقی ایشیا کا 15% اور دیگر بازاروں میں 15% ہے۔ بین الاقوامی ایپلیکیشن کا پس منظر مختلف تکنیکی ماحول کے لیے تھرمو الیکٹرک اور درجہ حرارت کے انتظام کی مصنوعات کی فراہمی میں کمپنی کے تجربے کی حمایت کرتا ہے۔

6. انٹیگریٹڈ تھرمل حل سپورٹ

انفرادی درجہ حرارت پر قابو پانے والے اجزاء کے علاوہ، X-Meritan گرمی کی کھپت کے حل کے ڈیزائن اور مصنوعات کے انتخاب میں معاونت فراہم کرتا ہے۔ اس سے ATC-M1 ٹمپریچر کنٹرولر کو شارٹ سائیکل PID کے ساتھ ایک الگ تھلگ کنٹرول بورڈ کے بجائے متعلقہ تھرمو الیکٹرک کولر، NTC اجزاء اور تھرمل مینجمنٹ کی ضروریات کے ساتھ مل کر غور کرنے کی اجازت دیتا ہے۔

اکثر پوچھے گئے سوالات

سوال: ATC-M1 کس قسم کا درجہ حرارت سینسر استعمال کرتا ہے؟

A: یہ درجہ حرارت کی پیمائش اور تاثرات کے لیے 10K NTC درجہ حرارت کا سینسر استعمال کرتا ہے۔

سوال: درجہ حرارت کنٹرول استحکام کیا ہے؟

A: مخصوص درجہ حرارت کنٹرول استحکام 0.001 ڈگری C ہے۔

سوال: زیادہ سے زیادہ TEC موجودہ کیا ہے؟

A: زیادہ سے زیادہ TEC کرنٹ 2.5A ہے۔

سوال: کنٹرولر کا سائز کیا ہے؟

A: شارٹ سائیکل PID کے ساتھ ATC-M1 ٹمپریچر کنٹرولر کے بورڈ کے طول و عرض 34mm x 20mm ہیں، جس کی کل اونچائی 15.5mm ہے۔

سوال: پہلے سے طے شدہ درجہ حرارت کی ترتیب کیا ہے؟

A: فیکٹری ڈیفالٹ سیٹ درجہ حرارت 25 ڈگری سینٹی گریڈ ہے، جس کی ڈیفالٹ کنٹرول رینج +10 سے +40 ڈگری سینٹی گریڈ ہے۔

سوال: کیا X-Meritan ڈرائنگ یا نمونے کے مطابق مصنوعات تیار کر سکتا ہے؟

A: ہاں۔ X-Meritan کا کہنا ہے کہ یہ ڈرائنگ یا نمونے کے مطابق مصنوعات تیار کر سکتا ہے، پیداوار سے پہلے نمونے کی تصدیق کے ساتھ۔
