پی آئی ڈی درجہ حرارت کنٹرولر

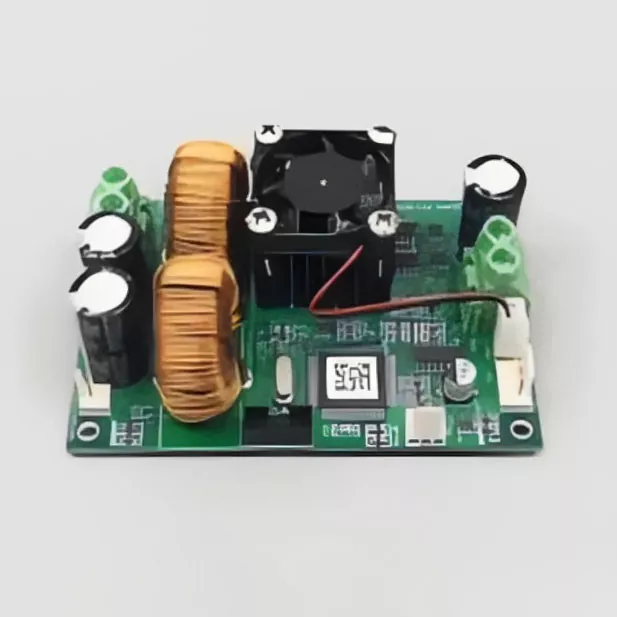

X-Meritan صنعتی حرارتی اور کولنگ سسٹم میں استعمال ہونے والے PID درجہ حرارت کنٹرولرز تیار کرتا ہے۔ یہ آلات سینسر سے درجہ حرارت کے سگنل کو پڑھتے ہیں، اس کا ایک سیٹ پوائنٹ سے موازنہ کرتے ہیں، اور عمل کے درجہ حرارت کو مستحکم رکھنے کے لیے آؤٹ پٹ کو ایڈجسٹ کرتے ہیں۔ عام ایپلی کیشنز میں پلاسٹک کا اخراج، پیکیجنگ مشینری، لیبارٹری فرنس، اور فوڈ پروسیسنگ لائنیں شامل ہیں۔

کنٹرولر اسٹینڈ اکیلا ہیٹنگ ڈیوائس نہیں ہے۔ یہ کنٹرول سگنل فراہم کرتا ہے جو ریلے، سالڈ اسٹیٹ ریلے (SSR)، یا اینالاگ آؤٹ پٹ چلاتا ہے۔ اصل حرارت یا کولنگ بیرونی عناصر جیسے کارٹریج ہیٹر، بینڈ ہیٹر، یا کولنگ والوز کے ذریعہ انجام دی جاتی ہے۔

پی آئی ڈی کنٹرول کیسے کام کرتا ہے۔

پی آئی ڈی کا مطلب ہے متناسب، انٹیگرل اور مشتق۔ کنٹرولر سیٹ پوائنٹ اور اصل درجہ حرارت کے درمیان فرق کی مسلسل پیمائش کرتا ہے۔ اس فرق کو غلطی کہتے ہیں۔

متناسب اصطلاح موجودہ غلطی کے متناسب آؤٹ پٹ پیدا کرتی ہے۔ انٹیگرل ٹرم ماضی کی غلطیوں کو جمع کرتی ہے اور مستحکم اسٹیٹ آفسیٹ کو درست کرتی ہے۔ مشتق اصطلاح تبدیلی کی شرح کا جواب دیتی ہے اور اوور شوٹ کو کم کرنے میں مدد کرتی ہے۔

عملی طور پر، صارف یا کنٹرولر کا آٹو ٹیون فنکشن تین پیرامیٹرز سیٹ کرتا ہے: متناسب بینڈ، انٹیگرل ٹائم، اور ڈیریویٹیو ٹائم۔ درست ٹیوننگ ضروری ہے۔ ایک ناقص ٹیونڈ PID لوپ دوہرائے گا یا آہستہ سے جواب دے گا۔ آن آف کنٹرول آسان ہے اور استعمال کیا جاتا ہے جہاں یہ عمل درجہ حرارت کے جھولوں کو برداشت کرتا ہے۔

تکنیکی پیرامیٹرز

تمام وضاحتیں حتمی ٹیسٹ میں تصدیق شدہ ہیں۔ ایک انشانکن سرٹیفکیٹ ہر یونٹ کے ساتھ فراہم کیا جا سکتا ہے.

ان پٹ اور آؤٹ پٹ کے اختیارات

کنٹرولر کا درجہ حرارت سینسر اور لوڈ سوئچنگ ڈیوائس سے مماثل ہونا چاہیے۔ نیچے دی گئی جدول میں عام امتزاج کا خلاصہ کیا گیا ہے۔

ان پٹ کی قسم اور سینسر کے درمیان مماثلت غلط پڑھنے کا سبب بنتی ہے۔ آؤٹ پٹ اور لوڈ سوئچنگ ڈیوائس کے درمیان مماثلت ناکام کنٹرول یا جزو کو نقصان پہنچاتی ہے۔

پی آئی ڈی بمقابلہ آن آف کنٹرول

آن آف کنٹرول آؤٹ پٹ کو مکمل طور پر آن کر دیتا ہے جب درجہ حرارت سیٹ پوائنٹ سے نیچے گر جاتا ہے اور جب یہ سیٹ پوائنٹ کے علاوہ ہسٹریسس بینڈ سے اوپر اٹھتا ہے تو مکمل طور پر بند ہو جاتا ہے۔ یہ طریقہ آسان ہے اور بڑے تھرمل ماس والے سسٹمز کے لیے کام کرتا ہے جہاں درجہ حرارت میں تبدیلی قابل قبول ہوتی ہے۔

پی آئی ڈی کنٹرول آؤٹ پٹ کو مسلسل یا تیزی سے پھٹنے میں ماڈیول کرتا ہے۔ یہ کم سے کم دولن کے ساتھ سیٹ پوائنٹ کے قریب درجہ حرارت کو برقرار رکھتا ہے۔ پی آئی ڈی ان عملوں کے لیے درکار ہے جن کے لیے سخت درجہ حرارت برداشت کی ضرورت ہوتی ہے، جیسے لیبارٹری انکیوبیٹرز، انجیکشن مولڈنگ نوزلز، اور لیزر ڈائیوڈ ٹمپریچر کنٹرول۔

X-Meritan کنٹرولرز میں آٹو ٹیون فنکشن کنٹرولڈ ڈسٹربنس متعارف کروا کر اور عمل کے ردعمل کی پیمائش کرکے ابتدائی PID پیرامیٹرز کا حساب لگاتا ہے۔ آٹو ٹیون کے بعد، زیادہ سے زیادہ کارکردگی کے لیے اکثر دستی فائن ٹیوننگ کی ضرورت ہوتی ہے۔

تنصیب اور وائرنگ کے تحفظات

فیلڈ کی ناکامی کی سب سے عام وجہ غلط وائرنگ ہے۔ تنصیب کے دوران مندرجہ ذیل نکات کو چیک کیا جانا چاہئے:

تھرموکوپل ان پٹ: صحیح تھرموکوپل ایکسٹینشن وائر استعمال کریں۔ تانبے کے تار کا استعمال نہ کریں۔ قطبی ہونا ضروری ہے۔ کنٹرولر میں بنایا گیا کولڈ جنکشن معاوضہ فرض کرتا ہے کہ ٹرمینل بلاک ایک معلوم درجہ حرارت پر ہے۔ کنٹرولر کو گرم ہوا کے ذرائع کے قریب رکھنے سے گریز کریں جو ٹرمینل کے درجہ حرارت میں اضافے کا سبب بنتے ہیں۔

RTD ان پٹ: لیڈ ریزسٹنس کو منسوخ کرنے کے لیے تین تار یا چار تار والا کنکشن استعمال کریں۔ دو تار کنکشن پیمائش کی خرابی کو متعارف کرواتا ہے، خاص طور پر طویل کیبل کے ساتھ۔

SSR آؤٹ پٹ: کنٹرولر کا SSR آؤٹ پٹ ایک کم وولٹیج DC پلس ہے۔ یہ ایک بیرونی SSR کے کنٹرول ان پٹ سے منسلک ہونا ضروری ہے۔ اسے براہ راست حرارتی عنصر سے مت جوڑیں۔

ریلے آؤٹ پٹ: ریلے رابطوں کی حفاظت کے لیے انڈکٹیو بوجھ کے درمیان ایک سنبر سرکٹ کا استعمال کریں۔ ریلے کی زندگی کو دی گئی کرنٹ پر کارروائیوں کی ایک مخصوص تعداد کے لیے درجہ بندی کی جاتی ہے۔ زیادہ کرنٹ پر بار بار سوئچنگ زندگی کو کم کر دیتی ہے۔

بجلی کی فراہمی: وسیع وولٹیج ان پٹ زیادہ تر صنعتی مینز کو قبول کرتا ہے۔ لیکن قریبی موٹروں یا رابطہ کاروں سے وولٹیج کی بڑھتی ہوئی وارداتیں کنٹرولر کو نقصان پہنچا سکتی ہیں۔ اگر پاور لائن میں شور ہو تو سرج پروٹیکٹر یا لائن فلٹر استعمال کریں۔

گراؤنڈنگ: گراؤنڈ ٹرمینل کو مناسب زمین سے جوڑیں۔ یہ برقی شور کو کم کرتا ہے اور حفاظت کو بہتر بناتا ہے۔

سلیکشن گائیڈ

پی آئی ڈی ٹمپریچر کنٹرولر کو منتخب کرنے کے لیے، ان سوالات کا جواب دیں:

1. کس قسم کا سینسر استعمال کیا جائے گا؟

تھرموکوپل درجہ حرارت کی وسیع رینج کا احاطہ کرتے ہیں اور تیزی سے جواب دیتے ہیں۔ RTDs کم درجہ حرارت پر زیادہ درست اور مستحکم ہوتے ہیں لیکن آہستہ ہوتے ہیں۔ ینالاگ ان پٹ استعمال کیے جاتے ہیں جب درجہ حرارت کا سگنل ٹرانسمیٹر سے آتا ہے۔

2. مطلوبہ درجہ حرارت کی حد کیا ہے؟

کنٹرولر رینج متوقع آپریٹنگ رینج کا احاطہ کرے۔ ضرورت سے زیادہ وسیع رینج والے کنٹرولر کا استعمال ریزولوشن کو کم کرتا ہے۔ مثال کے طور پر، 0-1370°C رینج والا K تھرموکوپل کنٹرولر 1°C ریزولوشن دکھاتا ہے۔ 0-400°C رینج والا کنٹرولر 0.1°C ریزولوشن دکھا سکتا ہے۔

3. لوڈ سوئچنگ ڈیوائس کیا ہے؟

اگر SSR استعمال کر رہے ہیں، SSR ڈرائیو آؤٹ پٹ کو منتخب کریں۔ اگر مکینیکل رابطہ کار استعمال کر رہے ہیں تو ریلے آؤٹ پٹ مناسب ہے۔ اگر حتمی کنٹرول عنصر متناسب والو یا SCR پاور کنٹرولر ہے، تو ایک اینالاگ آؤٹ پٹ استعمال کریں۔

4. کس درستگی کی ضرورت ہے؟

ڈسپلے کی درستگی کی تفصیلات ±0.5% FS یا ±1 ہندسہ ہے۔ 0-400°C کی حد کے لیے، یعنی ±2°C۔ اگر عمل کو ± 0.5 ° C کنٹرول کی ضرورت ہے، تو کنٹرولر اکیلے اسے حاصل نہیں کر سکتا۔ سینسر کی درستگی، گرمی کا نقصان، اور سسٹم ٹیوننگ بھی حتمی کنٹرول کی درستگی میں حصہ ڈالتے ہیں۔

5. کیا مواصلت یا الارم کی ضرورت ہے؟

الارم آؤٹ پٹ زیادہ درجہ حرارت کے تحفظ کے لیے مفید ہیں۔ RS485 Modbus کنٹرولر کو PLC یا کمپیوٹر سے مانیٹر کرنے اور ایڈجسٹ کرنے کی اجازت دیتا ہے۔ یہ اختیارات لاگت میں اضافہ کرتے ہیں، لہذا صرف وہی منتخب کریں جو درخواست کو درکار ہے۔

عام ایپلی کیشنز

پلاسٹک اور پیکیجنگ مشینری

پی آئی ڈی کنٹرولرز ایکسٹروشن بیرل، ہاٹ رنر مینی فولڈز، اور ہیٹ سیلنگ بارز کے درجہ حرارت کو کنٹرول کرتے ہیں۔ مستقل درجہ حرارت مواد کے انحطاط کو روکتا ہے اور مہر کے معیار کو یقینی بناتا ہے۔

لیبارٹری کا سامان

مفل فرنس، خشک کرنے والے اوون، اور مستقل درجہ حرارت کے غسل دوبارہ قابل حالات کے لیے PID کنٹرولرز پر انحصار کرتے ہیں۔ ان سسٹمز کے سست تھرمل ردعمل کے لیے لازمی اصطلاح کی محتاط ٹیوننگ کی ضرورت ہوتی ہے۔

فوڈ پروسیسنگ

کمرشل اوون، فرائیرز، اور پیسٹورائزر کھانے کی حفاظت اور معیار کے معیار کو پورا کرنے کے لیے PID کنٹرولرز کا استعمال کرتے ہیں۔ کنٹرولر اکثر درست کم درجہ حرارت کی پیمائش کے لیے PT100 سینسر کے ساتھ کام کرتا ہے۔

سیمی کنڈکٹر اور الیکٹرانکس مینوفیکچرنگ

سولڈرنگ اسٹیشنز، ری فلو اوون، اور کیورنگ اوون کو سخت درجہ حرارت پروفائلز کی ضرورت ہوتی ہے۔ پی آئی ڈی کنٹرولر تیز رفتار سوئچنگ اور ٹھیک کنٹرول کے لیے ایس ایس آر آؤٹ پٹ کے ساتھ کام کرتا ہے۔

اکثر پوچھے گئے سوالات

سوال: عملی طور پر پی آئی ڈی اور آن آف کنٹرول میں کیا فرق ہے؟

A: آن آف کنٹرول آؤٹ پٹ کو فل آن اور فل آف کے درمیان ٹوگل کرتا ہے۔ درجہ حرارت سیٹ پوائنٹ کے ارد گرد بدل جاتا ہے. پی آئی ڈی کنٹرول مسلسل درجہ حرارت کو برقرار رکھنے کے لیے آؤٹ پٹ کو ایڈجسٹ کرتا ہے۔ PID استعمال کریں جب عمل صرف ایک چھوٹا سا انحراف برداشت کرے۔

سوال: آٹو ٹیون کیا ہے اور مجھے اسے کب استعمال کرنا چاہیے؟

A: آٹو ٹیون ایک خصوصیت ہے جو خود بخود PID پیرامیٹرز کا حساب لگاتی ہے۔ یہ ایک کنٹرول شدہ انداز میں آؤٹ پٹ کو آن اور آف کرکے اور سسٹم کے ردعمل کی پیمائش کرکے کام کرتا ہے۔ ابتدائی سیٹ اپ کے دوران یا تھرمل بوجھ میں نمایاں تبدیلی آنے پر آٹو ٹیون چلائیں۔ آٹو ٹیون کے بعد، کارکردگی کی تصدیق کریں اور اگر ضرورت ہو تو دستی ایڈجسٹمنٹ کریں۔

سوال: میرا درجہ حرارت سیٹ پوائنٹ سے زیادہ کیوں ہوتا ہے؟

A: اوور شوٹ کا عام طور پر مطلب ہوتا ہے کہ متناسب بینڈ بہت تنگ ہے یا انٹیگرل ٹائم بہت کم ہے۔ درجہ حرارت سیٹ پوائنٹ تک پہنچنے سے پہلے کنٹرولر بہت زیادہ آؤٹ پٹ لگا رہا ہے۔ متناسب بینڈ میں اضافہ کریں یا انٹیگرل ایکشن کو کم کریں۔ آٹو ٹیون نقطہ آغاز تلاش کرنے میں مدد کر سکتا ہے۔

سوال: کیا میں ایک ہی کنٹرولر کو ہیٹنگ اور کولنگ کے لیے استعمال کر سکتا ہوں؟

A: کچھ ماڈل گرمی/ٹھنڈی ڈوئل آؤٹ پٹ کو سپورٹ کرتے ہیں۔ وہ ایک آؤٹ پٹ حرارتی اور دوسری ٹھنڈک کے لیے فراہم کرتے ہیں۔ یہ ان سسٹمز کے لیے مفید ہے جن کے لیے دونوں کی ضرورت ہوتی ہے، جیسے ایئر کولنگ پنکھے والے پلاسٹک کے ایکسٹروڈر۔ دوہری آؤٹ پٹ کی دستیابی کی تصدیق کے لیے ماڈل کی وضاحتیں چیک کریں۔

سوال: میں کیسے جان سکتا ہوں کہ میرا سینسر مطابقت رکھتا ہے؟

A: کنٹرولر ان پٹ کی قسم سینسر سے مماثل ہونی چاہیے۔ تھرموکوپل کے لیے، قسم کا خط (K، J، T، وغیرہ) مماثل ہونا چاہیے۔ RTDs کے لیے، مزاحمتی وکر (PT100 یا PT1000) کا مماثل ہونا چاہیے۔ غلط ترتیب استعمال کرنے کے نتیجے میں درجہ حرارت کی غلط ریڈنگ ہوگی۔ زیادہ تر کنٹرولرز کے پاس ان پٹ کی قسم کو منتخب کرنے کے لیے کنفیگریشن پیرامیٹر ہوتا ہے۔

سوال: پی آئی ڈی کنٹرولر کی متوقع زندگی کیا ہے؟

A: مناسب تنصیب اور کولنگ کے ساتھ، الیکٹرانکس کئی سالوں تک کام کر سکتے ہیں۔ ریلے آؤٹ پٹ سب سے عام پہننے والی چیز ہے۔ ریلے کے رابطے کی زندگی کارخانہ دار کے ذریعہ بیان کی گئی ہے اور یہ سوئچنگ فریکوئنسی اور کرنٹ پر منحصر ہے۔ SSR آؤٹ پٹ میں کوئی میکانی لباس نہیں ہوتا ہے لیکن زیادہ گرمی یا زیادہ وولٹیج کی وجہ سے ناکام ہو سکتا ہے۔

سوال: کیا آپ ٹیوننگ کے لیے تکنیکی مدد فراہم کرتے ہیں؟

A: ہاں۔ ہمارے انجینئر مخصوص ایپلی کیشنز کے لیے ابتدائی سیٹ اپ اور ٹیوننگ میں مدد کر سکتے ہیں۔ اپنے تھرمل سسٹم کی تفصیلات فراہم کریں، بشمول ہیٹر پاور، سینسر کی قسم، اور لوڈ کی خصوصیات۔ ہم ایک کاروباری دن کے اندر جواب دیتے ہیں۔
