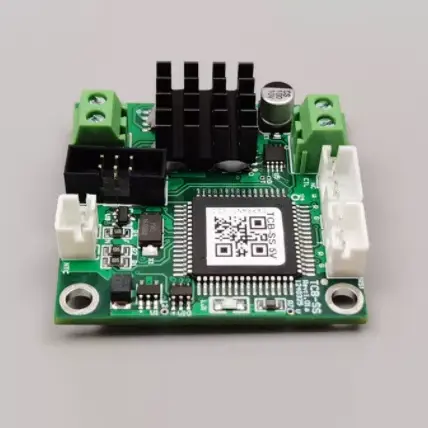

الٹرا کمپیکٹ سائز کے ساتھ TCB-SS درجہ حرارت کنٹرولر اور مائیکرو TECs کے لیے ڈیزائن کیا گیا

X-Meritan الٹرا کمپیکٹ سائز کے ساتھ TCB-SS ٹمپریچر کنٹرولر تیار کرتا ہے اور مائیکرو TECs ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں بورڈ کی جگہ، درجہ حرارت کے استحکام، اور کنٹرول شدہ TEC آؤٹ پٹ کو ایک ساتھ غور کرنے کی ضرورت ہے۔ TCB-SS چھوٹے کنٹرول بورڈ پر ٹمپریچر سینسنگ اور TEC ڈرائیونگ کو مربوط کرتا ہے، جس سے ایک مائیکرو TEC کو فیڈ بیک پر مبنی ٹمپریچر کنٹرول لوپ کے ذریعے ریگولیٹ کیا جا سکتا ہے۔

کنٹرولر کو عام مقصد کے درجہ حرارت کنٹرول فن تعمیر کے بجائے ایک کمپیکٹ بورڈ فارمیٹ کے ارد گرد ڈیزائن کیا گیا ہے۔ یہ 10K NTC سینسر کو ڈیفالٹ درجہ حرارت سینسنگ ان پٹ کے طور پر استعمال کرتا ہے اور 3A کے زیادہ سے زیادہ TEC کرنٹ کے ساتھ 4.5V کے پہلے سے طے شدہ TEC وولٹیج کو سپورٹ کرتا ہے، جس سے بورڈ کو چھوٹے تھرمل مینجمنٹ سسٹمز کے لیے موزوں بناتا ہے۔

پیرامیٹرز

کنٹرول کا ڈھانچہ

درجہ حرارت کی رائے

10K NTC درجہ حرارت کی تبدیلیوں کا پتہ لگاتا ہے اور کنٹرولر کو سگنل بھیجتا ہے۔

پی آئی ڈی کنٹرول

کنٹرولر پیمائش شدہ درجہ حرارت کا ہدف کی قدر سے موازنہ کرتا ہے اور PID کنٹرول کے ذریعے مائیکرو TEC آؤٹ پٹ کو منظم کرتا ہے۔

مسلسل ڈرائیو

مسلسل آؤٹ پٹ صرف سادہ آن/آف سوئچنگ پر انحصار کرنے کے بجائے آپریشن کے دوران TEC ڈرائیو کو ایڈجسٹ کرتا ہے۔

کلیدی خصوصیات

الٹرا کومپیکٹ بورڈ

4 سینٹی میٹر × 4 سینٹی میٹر × 1.28 سینٹی میٹر کی پیمائش کرتے ہوئے، الٹرا کومپیکٹ سائز کے ساتھ TCB-SS ٹمپریچر کنٹرولر اور مائیکرو TECs کے لیے ڈیزائن کیا گیا ہے جو محدود تنصیب کی جگہ کے ساتھ مائیکرو TEC سسٹمز کے لیے ڈیزائن کیا گیا ہے۔

0.01°C درجہ حرارت کنٹرول

کنٹرولر 0.01°C درجہ حرارت کو کنٹرول کرنے کی درستگی اور 0.01°C سیٹ درجہ حرارت کی درستگی فراہم کرتا ہے درست تھرمل ریگولیشن کے لیے۔

>94% آؤٹ پٹ کی کارکردگی

94% سے زیادہ آؤٹ پٹ کارکردگی کے ساتھ، کنٹرولر کمپیکٹ درجہ حرارت کنٹرول سسٹم میں موثر TEC ڈرائیونگ فراہم کرتا ہے۔

4.5V TEC آؤٹ پٹ، 3A میکس۔

پہلے سے طے شدہ TEC وولٹیج 4.5V ہے، زیادہ سے زیادہ TEC کرنٹ 3A کے ساتھ، ہم آہنگ مائیکرو TEC ایپلیکیشنز کے لیے۔

10K NTC درجہ حرارت سینسنگ

ڈیفالٹ سینسر ایک 10K NTC ہے جس کی B- ویلیو 3950 ہے، جو کنٹرول لوپ کے لیے درجہ حرارت کی رائے فراہم کرتا ہے۔

-60°C سے +170°C پیمائش

درجہ حرارت کنٹرول کی پیمائش کی حد -60 ° C سے +170 ° C ہے، جبکہ مخصوص کنٹرول درجہ حرارت کی حد -20 ° C سے +100 ° C ہے۔

مربوط تحفظ

بلٹ ان فنکشنز میں اوور کرنٹ، اوور وولٹیج، درجہ حرارت کو محدود کرنا، اور آپریشن کے دوران کنٹرولر اور منسلک TEC کی نگرانی کے لیے TEC اوپن/شارٹ سرکٹ کا پتہ لگانا شامل ہیں۔

مطابقت

انضمام سے پہلے، TEC برقی ضروریات، NTC خصوصیات، ہدف درجہ حرارت، اور بورڈ کی فراہمی کو کنٹرولر کی وضاحتوں کے خلاف چیک کیا جانا چاہئے۔

درخواست کے علاقے

صحت سے متعلق آپٹیکل ماڈیولز

الٹرا کمپیکٹ سائز کے ساتھ اور مائیکرو TECs کے لیے ڈیزائن کردہ TCB-SS درجہ حرارت کنٹرولر آپٹیکل ماڈیولز کے لیے کمپیکٹ درجہ حرارت کنٹرول فراہم کرتا ہے جہاں تھرمل حالات کی ضرورت ہوتی ہے۔

لیزر ڈایڈڈ سسٹم

یہ کمپیکٹ آپٹیکل سسٹمز میں لیزر ڈائیوڈس کے درجہ حرارت کو منظم کرنے کے لیے ایک ہم آہنگ مائیکرو TEC چلا سکتا ہے۔

چھوٹے لیبارٹری کا سامان

کمپیکٹ کنٹرولر لیبارٹری کے آلات کے لیے موزوں ہے جن کو تنصیب کی محدود جگہ کے اندر مائیکرو TEC پر مبنی درجہ حرارت کے ضابطے کی ضرورت ہوتی ہے۔

پورٹ ایبل تشخیصی آلات

TCB-SS کمپیکٹ تشخیصی آلات میں درجہ حرارت کے کنٹرول کو سپورٹ کرتا ہے جہاں بورڈ کا سائز اور تھرمل ریگولیشن ڈیزائن کے اہم عوامل ہیں۔

اورکت اور سی سی ڈی سینسر

کنٹرولر کو مائیکرو ٹی ای سی سسٹمز کے ساتھ مربوط کیا جا سکتا ہے تاکہ درجہ حرارت سے متعلق حساس انفراریڈ ڈیٹیکٹرز اور سی سی ڈی سینسرز کے درجہ حرارت کو کنٹرول کیا جا سکے۔

اکثر پوچھے گئے سوالات

Q1: کس قسم کا TEC کنٹرولر کے لیے ڈیزائن کیا گیا ہے؟

A1: الٹرا کومپیکٹ سائز کے ساتھ TCB-SS ٹمپریچر کنٹرولر اور مائیکرو TEC کے لیے ڈیزائن کیا گیا ہے مائیکرو TEC ایپلیکیشنز کے لیے۔ منسلک TEC کو مخصوص 4.5V ڈیفالٹ TEC وولٹیج اور 3A زیادہ سے زیادہ کرنٹ کے خلاف چیک کیا جانا چاہیے۔

Q2: NTC سینسر کنفیگریشن کا استعمال کیا جاتا ہے؟

A2: پہلے سے طے شدہ درجہ حرارت سینسنگ کنفیگریشن 10K NTC ہے جس کی B- ویلیو 3950 ہے۔ پروجیکٹ کی تفصیلات کے دوران سینسر کی دیگر ضروریات کی تصدیق ہونی چاہیے۔

Q3: پیمائش کی حد اور کنٹرول کی حد میں کیا فرق ہے؟

A3: درجہ حرارت پر قابو پانے کی پیمائش کی حد -60°C سے +170°C ہے، جبکہ مخصوص کنٹرول درجہ حرارت کی حد -20°C سے +100°C ہے۔ پیمائش کی حد درجہ حرارت کو محسوس کرنے کی صلاحیت کی نشاندہی کرتی ہے، جبکہ کنٹرول کی حد درجہ حرارت کے ضابطے کی مخصوص حد کی وضاحت کرتی ہے۔

Q4: بورڈ کو کس پاور سپلائی کی ضرورت ہے؟

A4: بورڈ سپلائی وولٹیج 5V ±10% DC ہے۔ سسٹم کو ایک مناسب پاور سورس فراہم کرنا چاہیے جو اس مخصوص ان پٹ رینج کے اندر رہے۔

Q5: TEC کے لیے دستیاب زیادہ سے زیادہ کرنٹ کیا ہے؟

A5: 4.5V کے پہلے سے طے شدہ TEC وولٹیج کے ساتھ، زیادہ سے زیادہ مخصوص TEC کرنٹ 3A ہے۔ اصل منسلک TEC کو اس کی برقی ضروریات اور کنٹرولر کی حدود کے مطابق منتخب کیا جانا چاہیے۔

Q6: کنٹرولر درجہ حرارت کی کیا درستگی فراہم کر سکتا ہے؟

A6: مخصوص درجہ حرارت کنٹرول درستگی 0.01 ° C ہے، اور درجہ حرارت کی سیٹ کی درستگی بھی 0.01 ° C کے طور پر بیان کی گئی ہے۔

Q7: تحفظ کے کون سے افعال شامل ہیں؟

A7: کنٹرولر میں اوور کرنٹ پروٹیکشن، اوور وولٹیج پروٹیکشن، درجہ حرارت کو محدود کرنا، اور TEC اوپن سرکٹ اور شارٹ سرکٹ کا پتہ لگانا شامل ہے۔
