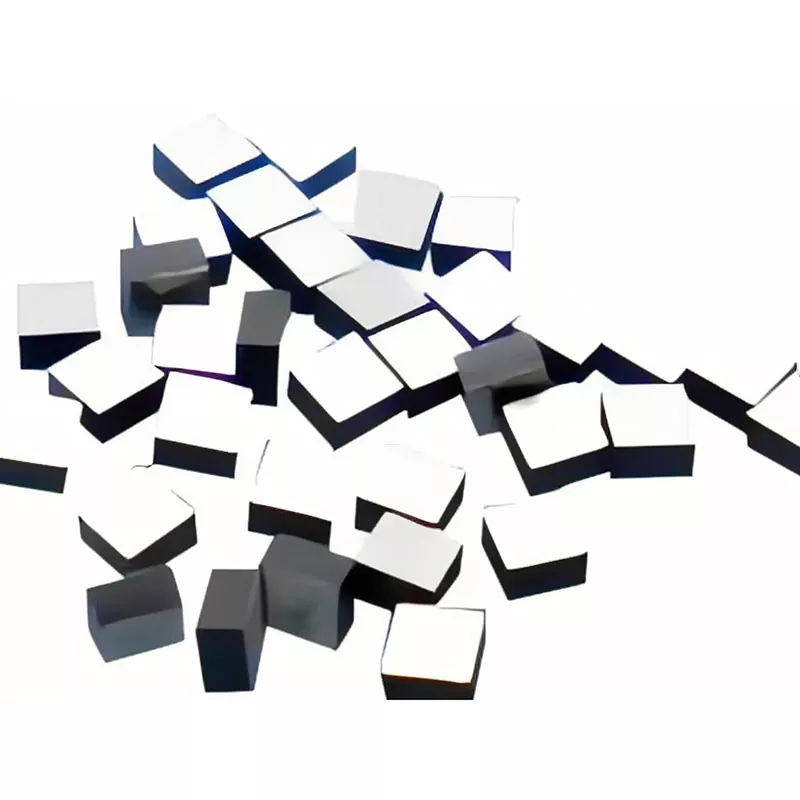

بیٹری پیک کے لیے این ٹی سی تھرمسٹر

X-meritan NTC Thermistor for Battery Pack ایک انتہائی حساس، آٹوموٹیو-گریڈ درجہ حرارت کی پیمائش کرنے والا سینسر ہے جو خاص طور پر لیتھیم آئن بیٹری ماڈیولز، انرجی اسٹوریج سسٹمز (ESS) اور صنعتی بیٹری مینجمنٹ آرکیٹیکچرز (BMS) کے لیے ڈیزائن کیا گیا ہے۔ تھرمل رن وے کو روکنے اور بیٹری چارجنگ کی کارکردگی کو بہتر بنانے کے لیے انجنیئر کیا گیا، یہ کمپیکٹ تھرمسٹر سیل اور ماڈیول کی سطحوں سے براہ راست درجہ حرارت کے بارے میں تیز، درست فیڈ بیک فراہم کرتا ہے۔

مصنوعات کی خصوصیات

اعلی درجہ حرارت کی حساسیت

بیٹری پیک کے لیے این ٹی سی تھرمسٹر اپنے سینسنگ مواد کے منفی درجہ حرارت کے گتانک کے ذریعے درجہ حرارت کی تبدیلیوں کا پتہ لگاتا ہے۔ جیسے جیسے درجہ حرارت بڑھتا ہے، برقی مزاحمت کم ہو جاتی ہے، جس سے منسلک مانیٹرنگ سرکٹ بیٹری کے درجہ حرارت میں ہونے والی تبدیلیوں کی شناخت کر سکتا ہے۔

ایک سے زیادہ مزاحمت اور بی ویلیو کے اختیارات

مختلف بیٹری مینجمنٹ سسٹم مختلف مزاحمتی درجہ حرارت کے منحنی خطوط استعمال کرتے ہیں۔ X-Meritan عام طور پر استعمال ہونے والی R25 قدریں فراہم کرتا ہے جیسے کہ 10KΩ، 47KΩ، اور 100KΩ، 3435K، 3950K، اور 4100K سمیت B-values ​​کے ساتھ۔ مطلوبہ R-T وکر کے مطابق حسب ضرورت مزاحمت اور B-value وضاحتیں فراہم کی جا سکتی ہیں۔

کومپیکٹ سینسنگ سٹرکچر

سینسنگ عنصر کو بیٹری سیلز اور ماڈیولز پر یا اس کے قریب تنصیب کے لیے موزوں کنفیگریشنز میں پیک کیا جا سکتا ہے۔ کومپیکٹ طول و عرض درجہ حرارت سینسر کو بیٹری اسمبلی کے اندر قابل ذکر جگہ پر قبضہ کیے بغیر مانیٹر شدہ حرارت کے منبع کے قریب رکھنے میں مدد کرتا ہے۔

لچکدار مکینیکل کنفیگریشن

لیڈ کی لمبائی، ہاؤسنگ کنفیگریشن، کنیکٹر کی ترتیب، اور دیگر مکینیکل خصوصیات کو بیٹری پیک کے مختلف ڈھانچے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ یہ سینسر اسمبلی کو دستیاب تنصیب کی پوزیشن اور برقی انٹرفیس سے ملنے کی اجازت دیتا ہے۔

وسیع آپریٹنگ درجہ حرارت کی حد

-40°C سے +125°C کی مخصوص آپریٹنگ درجہ حرارت کی حد بیٹری کے آپریٹنگ حالات کی ایک وسیع رینج کا احاطہ کرتی ہے۔ منتخب کردہ پیکیج اور سینسنگ کنفیگریشن کو ایپلی کیشن کے اصل درجہ حرارت کی نمائش سے مماثل ہونا چاہیے۔

برقی موصلیت

لیڈ وائر اور ہاؤسنگ کے درمیان موصلیت کی مزاحمت 100MΩ سے زیادہ ہے۔ یہ سینسنگ سرکٹ اور اردگرد کے مکینیکل ڈھانچے کے درمیان برقی تنہائی فراہم کرتا ہے جب سینسر مناسب طریقے سے انسٹال ہوتا ہے۔

پروڈکٹ کے پیرامیٹرز

تنصیب کے اختیارات

سینسر کی تنصیب کا طریقہ اس بات پر اثر انداز ہوتا ہے کہ سینسنگ عنصر بیٹری کے درجہ حرارت کی تبدیلیوں پر کتنی جلدی اور درست طریقے سے جواب دیتا ہے۔

سیل کی سطح کی نگرانی کے لیے، بیٹری پیک کے لیے NTC تھرمسٹر کو براہ راست سیل کی سطح کے خلاف رکھا جا سکتا ہے تاکہ نگرانی کیے گئے سیل کے قریب درجہ حرارت کی پیمائش کی جا سکے۔ ماڈیول سطح کی نگرانی کے لیے، اسے ماڈیول ڈھانچہ کے اندر ایک نمائندہ مقام پر رکھا جا سکتا ہے۔

تنصیب کے تحفظات میں شامل ہیں:

1. سینسنگ عنصر اور نگرانی کی گئی سطح کے درمیان رابطہ کریں۔

2. حرارت پیدا کرنے والے خلیات کے نسبت سینسر کی پوزیشن

3. لیڈ روٹنگ اور تناؤ ریلیف

4. برقی موصلیت

5. دستیاب تنصیب کی منظوری

6. کنیکٹر واقفیت

7. ہاؤسنگ کے طول و عرض

8. فکسنگ یا چپکنے والا طریقہ

بیٹری پیک کے لیے NTC کا انتخاب

بیٹری پیک کے لیے مناسب NTC تھرمسٹر کا انتخاب کرنے کے لیے اس کی برقی خصوصیات کو BMS درجہ حرارت کی پیمائش کرنے والے سرکٹ اور اس کی مکینیکل خصوصیات کو بیٹری پیک کے ساتھ ملانا ضروری ہے۔

R25 مزاحمت

25°C پر برائے نام مزاحمت کا BMS یا چارجنگ سرکٹ سے متوقع مزاحمتی حد سے مماثل ہونا چاہیے۔ عام اقدار میں 10KΩ، 47KΩ، اور 100KΩ شامل ہیں۔

بی ویلیو

بی ویلیو اس بات کا تعین کرتی ہے کہ درجہ حرارت میں تبدیلی کے ساتھ تھرمسٹر کی مزاحمت کیسے بدلتی ہے۔ منتخب کردہ B-قدر درجہ حرارت کی پیمائش کے الگورتھم کے لیے درکار R-T وکر کے مساوی ہونا چاہیے۔

مزاحمت اور بی قدر رواداری

رواداری اصل تھرمسٹر کی خصوصیات اور برائے نام R-T وکر کے درمیان فرق کو متاثر کرتی ہے۔ سخت رواداری پر غور کیا جا سکتا ہے جب ایپلی کیشن کو سینسر کے درمیان درجہ حرارت کی زیادہ مستقل پیمائش کی ضرورت ہوتی ہے۔

آپریٹنگ درجہ حرارت

سینسر کے درجہ حرارت کی حد کو اس کی تنصیب کی پوزیشن پر متوقع کم سے کم اور زیادہ سے زیادہ درجہ حرارت کا احاطہ کرنا چاہیے۔

تھرمل رسپانس

تھرمل ٹائم مستقل اس بات کی نشاندہی کرتا ہے کہ سینسر اپنے ارد گرد کے درجہ حرارت میں ہونے والی تبدیلی پر کتنی جلدی ردعمل ظاہر کرتا ہے۔ تیزی سے تھرمل تبدیلیوں پر مشتمل ایپلی کیشنز کو ردعمل کے وقت کا جائزہ لیتے وقت سینسر ماس، بڑھتے ہوئے طریقہ، رابطے کے حالات اور ہوا کے بہاؤ پر غور کرنا چاہیے۔

مکینیکل کنفیگریشن

لیڈ کی لمبائی، رہائش کا سائز، کنیکٹر کی قسم، اور نصب کرنے کا طریقہ دستیاب بیٹری پیک جگہ اور BMS وائرنگ کے ڈھانچے کے مطابق بیان کیا جانا چاہیے۔

حسب ضرورت کے اختیارات

X-Meritan بیٹری سسٹم کی برقی اور مکینیکل ضروریات کے مطابق بیٹری پیک اسمبلی کے لیے NTC تھرمسٹر کو ترتیب دے سکتا ہے۔

دستیاب حسب ضرورت علاقوں میں شامل ہیں: R25 مزاحمت، بی-ویلیو، مزاحمتی رواداری، بی-ویلیو رواداری، لیڈ وائر کی لمبائی، وائر کی تفصیلات، ہاؤسنگ ڈھانچہ، سینسر کے طول و عرض، کنیکٹر کنفیگریشن، ماؤنٹنگ کا طریقہ اور پیکیجنگ کی ضروریات۔

اپنی مرضی کے مطابق ڈیولپمنٹ کے لیے، بیٹری مینوفیکچرر مطلوبہ درجہ حرارت کی حد، BMS ان پٹ تفصیلات، R-T وکر، تنصیب کی جگہ، دستیاب جگہ، کیبل کی ضروریات، اور کنیکٹر کنفیگریشن فراہم کر سکتا ہے۔

کیوں X-Meritan کا انتخاب کریں؟

مکمل تھرمل اجزاء ملاپ

X-Meritan TEC ماڈیولز، درجہ حرارت کنٹرولرز، تھرمسٹرز، اور متعلقہ تھرمل اجزاء فراہم کرتا ہے، جس سے صارفین کو درجہ حرارت پر قابو پانے کے مختلف تقاضوں کے لیے ہم آہنگ مصنوعات منتخب کرنے میں مدد ملتی ہے۔

اپنی مرضی کے مطابق مصنوعات کی ترتیب

ہم برقی پیرامیٹرز، طول و عرض، پیکیجنگ ڈھانچے، اور مختلف آلات کے ڈیزائن اور تنصیب کے حالات سے ملنے کے لیے کنکشن کے طریقوں کی تخصیص کی حمایت کرتے ہیں۔

مستحکم مصنوعات کی مستقل مزاجی

کنٹرول شدہ مینوفیکچرنگ اور کارکردگی کی جانچ کے ذریعے، X-Meritan کلیدی پیرامیٹرز جیسے کہ برقی کارکردگی، تھرمل ردعمل، اور سینسنگ کی درستگی میں مستقل مزاجی کو برقرار رکھتا ہے۔

انضمام کے لیے تکنیکی معاونت

ہماری انجینئرنگ ٹیم پروڈکٹ ڈیزائن کے دوران ترقیاتی مشکلات کو کم کرنے کے لیے اجزاء کے انتخاب، پیرامیٹر کی مماثلت، اور نظام کے انضمام میں مدد کرتی ہے۔

پروٹو ٹائپ سے پروڈکشن تک لچکدار سپورٹ

X-Meritan مختلف پروجیکٹ کے مراحل اور سپلائی کی ضروریات کو پورا کرنے کے لیے نمونے کی جانچ، اپنی مرضی کے مطابق ترقی، اور حجم کی پیداوار کی حمایت کرتا ہے۔

اکثر پوچھے گئے سوالات

بیٹری پیک کے لیے این ٹی سی تھرمسٹر بیٹری پیک میں کیا کرتا ہے؟

یہ درجہ حرارت کی تبدیلیوں کو مزاحمتی تبدیلیوں میں تبدیل کرکے بیٹری کے درجہ حرارت کی پیمائش کرتا ہے۔ BMS یا چارجنگ سرکٹ اس مزاحمت کو پڑھتا ہے اور اسے درجہ حرارت کی قدر میں تبدیل کرتا ہے۔

کیا R25 مزاحمت کو منتخب کیا جانا چاہئے؟

R25 کی قدر BMS یا چارجر کے مزاحمتی ان پٹ کی حد اور درجہ حرارت کی تبدیلی کے وکر سے مماثل ہونی چاہیے۔ عام وضاحتیں 10KΩ، 47KΩ، اور 100KΩ شامل ہیں۔

بی ویلیو کا کیا مطلب ہے؟

بی ویلیو تھرمسٹر کی مزاحمت اور درجہ حرارت کے درمیان تعلق کو بیان کرتی ہے۔ ماپا مزاحمت کو درجہ حرارت میں تبدیل کرنے کے لیے یہ ایک اہم پیرامیٹر ہے۔

کیا تھرمسٹر کو مخصوص بیٹری پیک کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں X-Meritan بیٹری کے ڈیزائن کے مطابق مزاحمت، بی-ویلیو، رواداری، لیڈ کی لمبائی، ہاؤسنگ، کنیکٹر، اور دیگر مکینیکل کنفیگریشنز کو اپنی مرضی کے مطابق بنا سکتا ہے۔

کیا ایک بیٹری پیک متعدد تھرمسٹر استعمال کر سکتا ہے؟

جی ہاں جب بیٹری کے فن تعمیر کو متعدد مقامات پر درجہ حرارت کی نگرانی کی ضرورت ہوتی ہے تو متعدد تھرمسٹرز کو مختلف خلیوں یا ماڈیولز پر رکھا جا سکتا ہے۔ نمبر اور جگہ کا تعین BMS اور تھرمل ڈیزائن کے ذریعے کیا جانا چاہیے۔

آپریٹنگ درجہ حرارت کی حد کیا ہے؟

آپریٹنگ درجہ حرارت کی مخصوص حد -40 ° C سے +125 ° C ہے۔ حقیقی قابل اجازت درجہ حرارت کا بھی منتخب پیکیج اور تنصیب کی ترتیب کے مطابق جائزہ لیا جانا چاہیے۔
