کم درجہ حرارت این ٹی سی

X-Meritan سے کم درجہ حرارت والے NTC تھرمسٹرز کو کم درجہ حرارت اور کرائیوجینک ماحول میں درجہ حرارت سینسنگ کے لیے ڈیزائن کیا گیا ہے جہاں ایک وضاحتی مزاحمتی درجہ حرارت کے ردعمل کی ضرورت ہوتی ہے۔ سینسنگ عنصر دھاتی آکسائیڈز کے ایک sintered مرکب سے تیار کیا جاتا ہے، جو مزاحمتی تغیرات کے ذریعے درجہ حرارت کی تبدیلیوں کا پتہ لگانے کے لیے درکار منفی درجہ حرارت کی گتانک فراہم کرتا ہے۔

تھرمسٹر کو ایپلی کیشنز کے لیے ترتیب دیا جا سکتا ہے جس میں کرائیوجینک مائع کی سطح کا پتہ لگانے، موٹر وائنڈنگ درجہ حرارت کی نگرانی، توانائی کے نئے آلات، صنعتی آٹومیشن، اور خصوصی لیبارٹری یا طبی نظام شامل ہیں۔ مزاحمت کی خصوصیات، سینسر کے طول و عرض، انکیپسولیشن، لیڈ وائرز، اور دیگر وضاحتیں سامان کی ضروریات کے مطابق ڈھال سکتے ہیں۔

منفی درجہ حرارت کے قابلیت کا اصول

این ٹی سی کا مطلب ہے منفی درجہ حرارت کے قابلیت۔ اس کی بنیادی خصوصیت یہ ہے کہ برقی مزاحمت درجہ حرارت کے ساتھ الٹا تبدیل ہوتی ہے۔

کم درجہ حرارت → زیادہ مزاحمت

اعلی درجہ حرارت → کم مزاحمت

جب ارد گرد کا درجہ حرارت تبدیل ہوتا ہے، تو اس کے مطابق دھاتی آکسائیڈ سینسنگ مواد کی مزاحمت بدل جاتی ہے۔ پیمائش کا سرکٹ اس مزاحمت کی پیمائش کرکے اور تھرمسٹر کی مخصوص مزاحمتی درجہ حرارت (R/T) خصوصیت سے موازنہ کرکے درجہ حرارت کا تعین کرتا ہے۔

برقی خصوصیات

تھرمسٹر کے برقی رویے کی تعریف اس کے مزاحمتی درجہ حرارت کے تعلق اور مخصوص پیرامیٹرز سے وابستہ رواداری سے ہوتی ہے۔

اصل قدریں قابل اطلاق پروڈکٹ کی تفصیلات یا منتخب کنفیگریشن کے ٹیسٹ ڈیٹا سے لی جانی چاہئیں۔ کم درجہ حرارت کی ایپلی کیشنز کے لیے، برقی خصوصیات کا اندازہ صرف 25°C مزاحمتی قدر کے بجائے حقیقی سینسنگ رینج میں کیا جانا چاہیے۔

کریوجینک مائع کی سطح کا پتہ لگانا

تھرمسٹر کو کرائیوجینک میڈیا جیسے مائع نائٹروجن اور مائع آکسیجن میں مائع کی سطح کا پتہ لگانے کے لیے ترتیب دیا جا سکتا ہے۔

پتہ لگانے کا اصول سینسنگ عنصر کے گرد تھرمل حالت میں ہونے والی تبدیلیوں پر مبنی ہے۔ جب عنصر مائع سے ڈھکے ہوئے اور بخارات سے بے نقاب حالات کے درمیان تبدیل ہوتا ہے، تو اس کی مزاحمت اسی کے مطابق بدل جاتی ہے۔ ایک پیمائش یا کنٹرول سرکٹ اس مزاحمتی تغیر کو متعلقہ مائع کی سطح کی حالت کی شناخت کے لیے استعمال کر سکتا ہے۔

اس ایپلیکیشن کے لیے، سینسنگ پوزیشن، ہدف کے درجہ حرارت کی حد، R/T کی خصوصیت، encapsulation، اور انسٹالیشن کے طریقہ کار کو ایک ساتھ غور کرنے کی ضرورت ہے۔ ترتیب کا بھی اصل میڈیم اور آلات کے ڈھانچے کے خلاف جائزہ لیا جانا چاہیے، خاص طور پر کریوجینک مائعات پر مشتمل ایپلی کیشنز کے لیے۔

موٹر سمیٹ درجہ حرارت کی نگرانی

آپریشن کے دوران درجہ حرارت کی تبدیلیوں پر نظر رکھنے کے لیے تھرمسٹر کو موٹر وائنڈنگز کے اندر سرایت کیا جا سکتا ہے۔

وائنڈنگ کے قریب نصب، NTC درجہ حرارت پر منحصر برقی سگنل فراہم کرتا ہے جسے تحفظ یا کنٹرول سرکٹ سے منسلک کیا جا سکتا ہے۔ سمیٹنے والے درجہ حرارت میں تبدیلی اسی مزاحمتی تبدیلیاں پیدا کرتی ہے، جس سے نظام غیر معمولی تھرمل حالات کی شناخت کر سکتا ہے اور مطلوبہ نگرانی یا تحفظ کا ردعمل شروع کر سکتا ہے۔

موٹر ایپلی کیشنز میں سینسر کے طول و عرض، موصلیت کی ضروریات، لیڈ وائر کی تعمیر، مزاحمتی خصوصیات، اور تنصیب کی پوزیشن پر محتاط غور کرنے کی ضرورت ہوتی ہے۔ مطلوبہ برقی موصلیت اور کنکشن کے انتظامات کو برقرار رکھتے ہوئے سینسر کو سمیٹنے کی دستیاب جگہ کے اندر فٹ ہونا چاہیے۔

درخواست کے دیگر علاقے

تھرمسٹر کو ایسے آلات میں بھی ضم کیا جا سکتا ہے جہاں پراسیس کنٹرول، تحفظ، یا تھرمل مینجمنٹ کے لیے کم درجہ حرارت کی رائے درکار ہوتی ہے۔

قابل اطلاق علاقوں میں توانائی کے نئے آلات، صنعتی آٹومیشن سسٹم، لیبارٹری کا سامان، طبی کولنگ سسٹم، اور خصوصی کولنگ ماڈیولز شامل ہیں۔ مناسب ترتیب آپریٹنگ درجہ حرارت، برقی انٹرفیس، تنصیب کے حالات، اور مطلوبہ سینسنگ خصوصیات پر منحصر ہے۔

مینوفیکچرنگ اور کوالٹی اشورینس

X-Meritan کے پاس سیمی کنڈکٹر تھرمل مینجمنٹ میں 10 سال سے زیادہ کا تجربہ ہے، جس میں مواد کی ترقی، اجزاء کی تیاری، اسمبلی، ٹیسٹنگ، اور تھرمل مینجمنٹ سلوشن ڈیزائن شامل ہیں۔

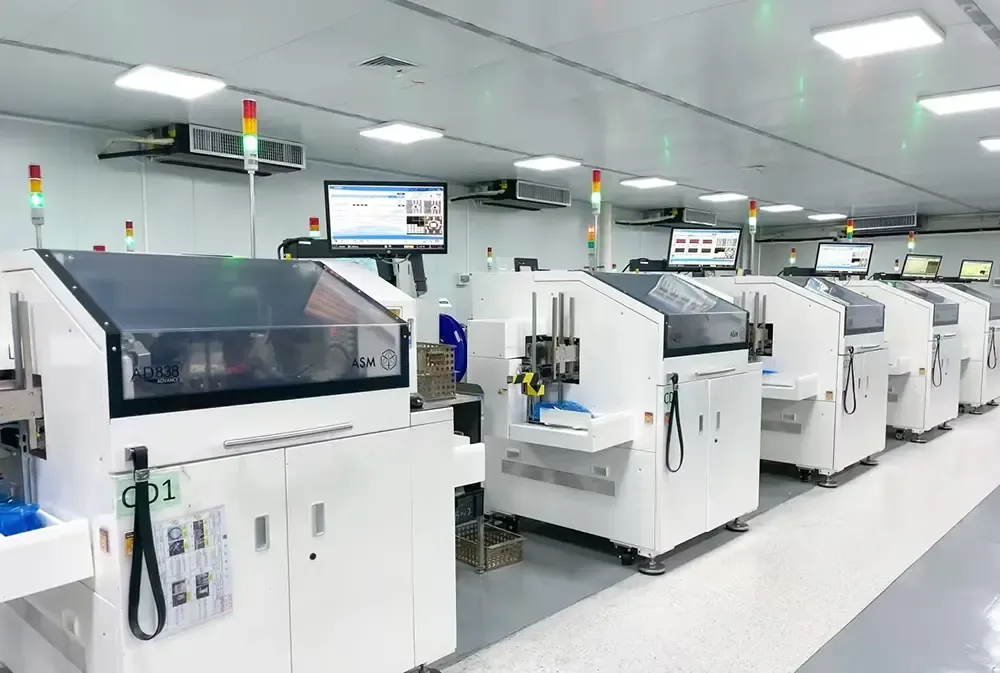

اس کی پیداوار اور جانچ کی سہولیات سولڈرنگ، ری فلو، ڈسپنسنگ، کٹنگ، سیلنگ، کیورنگ اور پرنٹنگ کے عمل کو سپورٹ کرتی ہیں۔ تھرمسٹر کے معیار کی جانچ میں مواد کا معائنہ، عنصر کی پیداوار، سنٹرنگ، انکیپسولیشن، الیکٹریکل ٹیسٹنگ، R/T ٹیسٹنگ، جہتی معائنہ، اور قابل اطلاق مصنوعات کی ضروریات کے مطابق حتمی تصدیق شامل ہو سکتی ہے۔

ایک عام پیداوار اور معائنہ کی ترتیب یہ ہے:

مواد کی تیاری → عنصر کی پیداوار → سینٹرنگ → انکیپسولیشن → الیکٹریکل ٹیسٹنگ → R/T ٹیسٹنگ → حتمی معائنہ

کمپنی کا کوالٹی مینجمنٹ سسٹم ISO 9001:2015 سے تصدیق شدہ ہے۔ قابل اطلاق مصنوعات اور کنفیگریشنز کے لیے RoHS اور REACH تعمیل فراہم کی جا سکتی ہے۔

کسٹمر ڈرائنگ اور نمونے بھی ترقی کے حوالہ جات کے طور پر استعمال کیے جا سکتے ہیں جب معیاری ترتیب ہدف کے سامان کی ضروریات کو پورا نہیں کرتی ہے۔ مطلوبہ برقی اور مکینیکل خصوصیات کی تصدیق کے لیے حجم کی پیداوار سے پہلے نمونے کی تصدیق مکمل کی جا سکتی ہے۔

اکثر پوچھے گئے سوالات

کیا NTC کا مطلب ہے؟

این ٹی سی کا مطلب ہے منفی درجہ حرارت کے قابلیت۔ این ٹی سی تھرمسٹر میں مزاحمت ہوتی ہے جو درجہ حرارت میں اضافے کے ساتھ کم ہوتی ہے اور درجہ حرارت میں کمی کے ساتھ بڑھ جاتی ہے۔ یہ پیش قیاسی تعلق جزو کو درجہ حرارت کی پیمائش، نگرانی اور تحفظ کے لیے استعمال کرنے کی اجازت دیتا ہے۔

NTC میں R25 اور B قدر کیا ظاہر کرتی ہے؟

R25 برائے نام مزاحمت ہے جسے 25°C پر ماپا جاتا ہے، جبکہ B قدر ایک مخصوص درجہ حرارت کی حد میں مزاحمت-درجہ حرارت کے تعلق کو بیان کرتی ہے۔ تھرمسٹر کی جانچ کرتے وقت دونوں کو قابل اطلاق R/T خصوصیت کے ساتھ استعمال کیا جاتا ہے۔

کیا NTC کو مائع نائٹروجن یا مائع آکسیجن کی سطح کا پتہ لگانے کے لیے استعمال کیا جا سکتا ہے؟

این ٹی سی کو کریوجینک مائع کی سطح کا پتہ لگانے کے لیے ترتیب دیا جا سکتا ہے جب اس کی مزاحمتی درجہ حرارت کی خصوصیات، پیکیجنگ، تنصیب کی پوزیشن، اور الیکٹریکل انٹرفیس ایپلی کیشن کے لیے موزوں ہوں۔ حتمی ترتیب کی تصدیق مطلوبہ آپریٹنگ درجہ حرارت، درمیانے درجے اور آلات کی شرائط کے خلاف کی جانی چاہیے۔

کیا کم درجہ حرارت والے این ٹی سی کو موٹر وائنڈنگ میں شامل کیا جا سکتا ہے؟

جی ہاں ایک تھرمسٹر کو ایمبیڈڈ موٹر وائنڈنگ درجہ حرارت کی نگرانی کے لیے ڈیزائن کیا جا سکتا ہے جب اس کے طول و عرض، موصلیت، لیڈ کنفیگریشن، درجہ حرارت کی حد، اور برقی خصوصیات موٹر کی ساخت کے ساتھ مطابقت رکھتی ہوں۔
