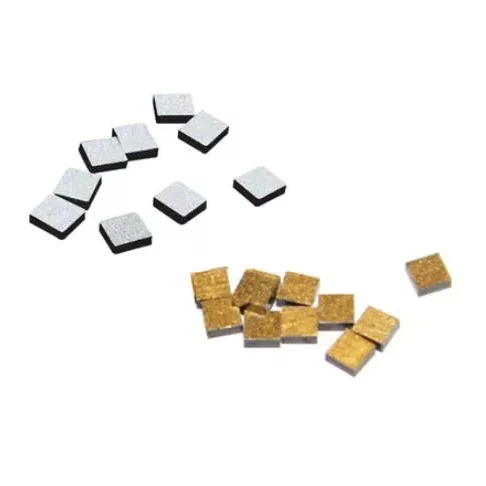

فلم پیکڈ این ٹی سی

X-Meritan الیکٹرانکس کے لیے کمپیکٹ درجہ حرارت سینسنگ اجزاء تیار کرتا ہے جس کے لیے تیز ردعمل، مستحکم تھرمل پتہ لگانے اور ماحولیاتی مزاحمت کی ضرورت ہوتی ہے۔ ملٹی لیئر ڈھانچہ ٹرانزیشن میٹل آکسائڈز کا استعمال کرتا ہے جیسے مینگنیج اور نکل، حساس پرت کے ساتھ جو میگنیٹران سپٹرنگ سے تیار ہوتی ہے۔

فلم پیکڈ NTC 3 سیکنڈ کے اندر ایک عام تھرمل ردعمل فراہم کرتا ہے، جو -40°C سے +125°C تک چلتا ہے، اور اس کی B ویلیو 3950 K ہے۔ اس کی کیمیاوی طور پر غیر فعال بیرونی فلم تیزاب، الکلیس، اور نامیاتی سالوینٹس کے خلاف مزاحمت فراہم کرتی ہے، جو اسے صنعتی، طبی، آٹوموٹو استعمال کے لیے موزوں بناتی ہے۔

کلیدی وضاحتیں

کارکردگی

تیز تھرمل رسپانس

تقریباً 1 J/K کی کم حرارت کی گنجائش تھرمل وقفہ کو کم کرتی ہے اور 3 سیکنڈ کے اندر اندر عام درجہ حرارت کو مستحکم کرنے کے قابل بناتی ہے۔ یہ بیٹری کی نگرانی، طبی آلات اور پاور الیکٹرانکس کے لیے مفید ہے جہاں درجہ حرارت کی تیز رفتار تبدیلیوں کا پتہ لگانے کی ضرورت ہے۔

درجہ حرارت کی وسیع رینج

-40°C سے +125°C کی آپریٹنگ رینج سرد شروع ہونے والے حالات، بلند محیط درجہ حرارت، اور بار بار تھرمل تبدیلیوں کے سامنے آنے والی ایپلی کیشنز کو سپورٹ کرتی ہے۔

کیمیائی مزاحمت

غیر فعال بیرونی فلم سینسنگ ڈھانچے کو تیزاب، الکلیس اور نامیاتی سالوینٹس سے بچاتی ہے۔ انتہائی مرتکز corrosive vapors کے مسلسل نمائش کے لیے، درخواست کے لیے مخصوص توثیق کی سفارش کی جاتی ہے۔

درستگی اور مزاحمت

درجہ حرارت کی درستگی

دستیاب مصنوعات کی معلومات عالمی درستگی کی وضاحت نہیں کرتی ہے جیسے ±1°C یا ±0.5°C۔ نظام کی اصل درستگی کا انحصار مزاحمتی رواداری، بی ویلیو ٹولرنس، سرکٹ ڈیزائن، اے ڈی سی ریزولوشن، انسٹالیشن، اور انشانکن پر ہے۔

جن منصوبوں کے لیے ±1°C یا ±0.5°C کی ضرورت ہوتی ہے، ہدف کی درستگی کو RFQ کے دوران بیان کیا جانا چاہیے تاکہ X-Meritan مناسب ترتیب کا جائزہ لے سکے۔

مزاحمت کے اختیارات

مزاحمتی قدر کو پیمائش کے سرکٹ اور ہدف درجہ حرارت کی حد کے مطابق منتخب کیا جانا چاہیے۔ عام NTC کنفیگریشنز میں 10kΩ، 47kΩ، اور 100kΩ شامل ہیں، جبکہ منتخب کردہ X-Meritan ماڈل کے لیے درست دستیاب اقدار اور رواداری کی تصدیق ہونی چاہیے۔

مندرجہ بالا اقدار عالمگیر تصریحات کے بجائے انتخاب کی مثالیں ہیں۔ قابل اطلاق ڈیٹا شیٹ کے ساتھ حتمی پیرامیٹرز کی تصدیق ہونی چاہیے۔

سینسر کا موازنہ

ٹیکنالوجی کا موازنہ

مخصوص درجہ حرارت کی حد کے اندر کمپیکٹ الیکٹرانک سسٹمز کے لیے، پتلی فلم کا ڈھانچہ تیز ردعمل، چھوٹے سائز، اور آسان سرکٹ انضمام کا عملی امتزاج پیش کرتا ہے۔

درخواست کے علاقے

صنعتی سامان

فلم پیکڈ NTC موٹروں، ٹرانسفارمرز اور بجلی کی فراہمی کے آلات میں درجہ حرارت کی نگرانی کر سکتا ہے۔ اس کی وسیع آپریٹنگ رینج اور تیز رسپانس ریئل ٹائم تھرمل مانیٹرنگ کو سپورٹ کرتا ہے۔

طبی آلات

ڈیجیٹل تھرمامیٹر اور تشخیصی آلات گرمی کی کم صلاحیت اور تیز تھرمل ردعمل سے فائدہ اٹھا سکتے ہیں۔ سخت درستگی کے تقاضوں کے ساتھ طبی ایپلی کیشنز کے لیے، مکمل پیمائش کے نظام کی توثیق کی جانی چاہیے۔

کنزیومر الیکٹرانکس

پتلا ڈھانچہ اسمارٹ فونز، پہننے کے قابل آلات، بیٹری مینجمنٹ سسٹمز، اور دیگر اعلی کثافت والی اسمبلیوں کے لیے موزوں ہے جہاں تنصیب کی جگہ محدود ہے۔

آٹوموٹو الیکٹرانکس

سینسر انجن کے ٹوکری اور بیٹری پیک کی نگرانی کے لیے استعمال کیا جا سکتا ہے۔ Mn/Ni/Co آکسائیڈ ڈھانچہ درجہ حرارت کی تبدیلی اور تھرمل تناؤ پر مشتمل ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔

انضمام کے نوٹس

خود کو گرم کرنا

آپریٹنگ کرنٹ کو مخصوص حدود میں رہنا چاہیے۔ ضرورت سے زیادہ کرنٹ خود کو گرم کر سکتا ہے اور درجہ حرارت کی پیمائش کی غلطیوں کو متعارف کرا سکتا ہے۔

مکینیکل ہینڈلنگ

تنصیب کے دوران فلم کے جسم پر تیز موڑنے، ضرورت سے زیادہ دباؤ، یا تناؤ سے پرہیز کریں۔ پتلی فنکشنل پرت کو کنٹرول ہینڈلنگ کی ضرورت ہوتی ہے۔

سولڈرنگ

ملٹی لیئر ڈھانچے میں تھرمل جھٹکا کم کرنے کے لیے ایک مناسب انڈسٹری کے معیاری سولڈرنگ پروفائل کا استعمال کریں۔ بڑے پیمانے پر مینوفیکچرنگ سے پہلے پیداوار سولڈرنگ کی شرائط کی توثیق کی جانی چاہئے۔

آر ایف کیو کے تقاضے

OEM اور بلک پروکیورمنٹ کے لیے، خریداروں کو مطلوبہ مزاحمتی قدر، مزاحمتی رواداری، B قدر، آپریٹنگ درجہ حرارت، ہدف کی درستگی، ردعمل کا وقت، طول و عرض، کنکشن کا طریقہ، درخواست کا ماحول، اور تخمینہ مقدار فراہم کرنی چاہیے۔

مثال کے طور پر، ایک RFQ وضاحت کر سکتا ہے: 10kΩ یا 100kΩ برائے نام مزاحمت، ±1% رواداری، -40°C سے +125°C آپریشن، اور ±0.5°C نظام کی درستگی۔ X-Meritan پھر اصل ایپلی کیشن کے مطابق مناسب ترتیب کا جائزہ لے سکتا ہے۔

X-Meritan الیکٹرانک مینوفیکچررز اور OEM پروجیکٹس کے لیے درجہ حرارت کو محسوس کرنے کی ضروریات کو سپورٹ کرتا ہے، بشمول ایپلی کیشن کے لیے مخصوص مزاحمت، رواداری، طول و عرض، اور کارکردگی کی ضروریات۔

اکثر پوچھے گئے سوالات

کیا مزاحمتی اقدار دستیاب ہیں؟

عام NTC مزاحمتی اختیارات میں 10kΩ، 47kΩ، اور 100kΩ شامل ہیں۔ دستیاب مزاحمتی قدر، رواداری، اور B قدر کی تصدیق منتخب X-Meritan ماڈل اور درخواست کی ضروریات کے مطابق کی جانی چاہیے۔

کیا NTC ±1°C یا ±0.5°C کی درستگی حاصل کر سکتا ہے؟

درجہ حرارت کی حتمی درستگی مزاحمتی رواداری، بی ویلیو ٹالرینس، سرکٹ ڈیزائن، ADC ریزولوشن، انسٹالیشن، اور انشانکن پر منحصر ہے۔ درخواستوں کے لیے ±1°C یا ±0.5°C سسٹم کی درستگی کی ضرورت ہوتی ہے، X-Meritan گاہک کی ضروریات کی بنیاد پر مناسب ترتیب کا جائزہ لے سکتا ہے۔

آپریٹنگ درجہ حرارت کی حد کیا ہے؟

آپریٹنگ درجہ حرارت کی مخصوص حد -40°C سے +125°C ہے، جس سے سینسر بہت سے صنعتی، آٹوموٹو، بیٹری، میڈیکل اور کنزیومر الیکٹرانکس ایپلی کیشنز کے لیے موزوں ہے۔

درجہ حرارت کی تبدیلیوں کا سینسر کتنی تیزی سے جواب دیتا ہے؟

عام تھرمل ردعمل کا وقت ≤3 سیکنڈ ہے۔ اصل جواب تنصیب کے طریقہ کار، تھرمل رابطہ، ہوا کے بہاؤ اور ارد گرد کے ماحول کے لحاظ سے مختلف ہو سکتا ہے۔

کیا X-Meritan اپنی مرضی کے مطابق NTC کنفیگریشن فراہم کر سکتا ہے؟

جی ہاں OEM اور بلک پروجیکٹس کے لیے، گاہک کنفیگریشن کی تشخیص کے لیے مزاحمتی قدر، رواداری، B قدر، درجہ حرارت کی حد، درستگی کا ہدف، طول و عرض، کنکشن کا طریقہ، اور درخواست کی دیگر ضروریات کی وضاحت کر سکتے ہیں۔
