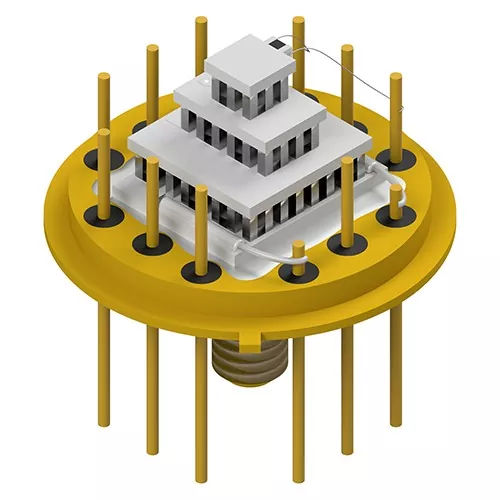

پیلٹیئر اسمبلی

ایک کارخانہ دار کے طور پر，X-meritan Peltier اسمبلی ماڈیول کے سرد طرف اور گرم طرف کے درمیان گرمی کی منتقلی کے لیے سیمی کنڈکٹر تھرمو الیکٹرک ٹیکنالوجی کا استعمال کرتی ہے۔

فوائد

کومپیکٹ انٹیگریٹڈ سٹرکچر

پیلٹیئر اسمبلی تھرمو الیکٹرک کولنگ اجزاء اور حرارت کی کھپت کے حصوں کو ایک یونٹ میں ضم کرتی ہے۔ یہ ڈھانچہ علیحدہ کولنگ اجزاء کی ضرورت کو کم کرتا ہے اور آلات کی محدود جگہوں میں تنصیب کو آسان بناتا ہے۔

سالڈ اسٹیٹ کولنگ سٹرکچر

اسمبلی کمپریسر پر مبنی ریفریجریشن اجزاء کے بغیر سیمی کنڈکٹر تھرمو الیکٹرک کولنگ ٹیکنالوجی کے ذریعے کام کرتی ہے۔ ٹھوس ریاست کا ڈھانچہ مکینیکل ریفریجریشن موومنٹ کو ختم کرتا ہے اور آپریٹنگ وائبریشن اور شور کو کم کرتا ہے۔

براہ راست حرارت کی منتقلی کا ڈیزائن

تھرمو الیکٹرک ماڈیول گرمی کو براہ راست سرد طرف اور گرم طرف کے درمیان منتقل کرتا ہے۔ یہ ڈیزائن الیکٹرانک اجزاء کے لیے مقامی درجہ حرارت کو کنٹرول کرنے کے قابل بناتا ہے جو مستحکم تھرمل حالات کی ضرورت ہوتی ہے۔

انٹیگریٹڈ ہیٹ ڈسپیشن سسٹم

ٹھنڈے حصے میں ایلومینیم یا کاپر ہیٹ ٹرانسفر بلاکس کا استعمال ہوتا ہے تاکہ ہدف کے علاقے سے گرمی جمع کی جا سکے۔ ہاٹ سائیڈ ایلومینیم ہیٹ سنک اور پنکھے کو مربوط کرتی ہے تاکہ منتقل شدہ حرارت کو چھوڑا جا سکے اور اسمبلی کے تھرمل توازن کو برقرار رکھا جا سکے۔

لچکدار ساختی ترتیب

اسمبلی کے ڈھانچے کو تنصیب کی ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے، بشمول طول و عرض، TEC کنفیگریشن، اور کنکشن انٹرفیس۔

بنیادی اجزاء

پیلٹیئر اسمبلی کی کارکردگی کا انحصار سیمی کنڈکٹر کولنگ عناصر، تھرمل ٹرانسفر میٹریلز، اور مکینیکل ڈھانچے کے درمیان ہم آہنگی پر ہوتا ہے۔

تھرمو الیکٹرک کولنگ چپ

تھرمو الیکٹرک کولنگ چپ گرمی کی منتقلی کے لیے ذمہ دار بنیادی جزو ہے۔ جب برقی کرنٹ سیمی کنڈکٹر مواد سے گزرتا ہے، تو گرمی ایک طرف جذب ہوتی ہے اور دوسری طرف جاری ہوتی ہے، جس سے ٹھنڈک کا اثر پیدا ہوتا ہے۔

سیرامک ​​سبسٹریٹ

سرامک سبسٹریٹس تھرمو الیکٹرک عناصر کے لیے برقی موصلیت اور مکینیکل مدد فراہم کرتے ہیں۔ وہ سیمی کنڈکٹر چپ اور بیرونی اجزاء کے درمیان تھرمل منتقلی کے راستے کے حصے کے طور پر بھی کام کرتے ہیں۔

تھرمل انٹرفیس مواد

اعلی تھرمل چالکتا سلیکون چکنائی رابطے کی سطحوں کے درمیان تھرمل ترسیل کو بہتر بنانے اور سطح کے فرق کی وجہ سے گرمی کی منتقلی کے نقصان کو کم کرنے کے لیے لگائی جاتی ہے۔

کولڈ سائیڈ ہیٹ ٹرانسفر بلاک

ٹھنڈے حصے سے حرارت کو تھرمو الیکٹرک ماڈیول میں منتقل کرنے کے لیے کولڈ سائیڈ ایلومینیم یا تانبے کے بلاکس کا استعمال کرتی ہے۔

گرم سائیڈ گرمی کی کھپت کا ڈھانچہ

گرم سائیڈ ایک ایلومینیم ہیٹ سنک اور پنکھے کو مربوط کرتی ہے تاکہ سرد طرف سے منتقل ہونے والی حرارت اور آپریشن کے دوران پیدا ہونے والی حرارت کو ہٹایا جا سکے۔

مکینیکل فکسنگ سٹرکچر

صنعتی گریڈ کے پیچ یا ایپوکسی رال کا استعمال اندرونی اور بیرونی اجزاء کو محفوظ بنانے کے لیے کیا جاتا ہے، آپریشن کے دوران اسمبلی کے استحکام کو برقرار رکھا جاتا ہے۔

درخواستیں

اس کے کمپیکٹ ڈھانچے اور سیمی کنڈکٹر پر مبنی ٹھنڈک کے طریقہ کار کی وجہ سے، X-meritan Peltier اسمبلی ایسے سامان کے لیے موزوں ہے جس کے لیے مقامی درجہ حرارت کے ضابطے اور کنٹرول شدہ حرارت کی منتقلی کی ضرورت ہوتی ہے۔

مینوفیکچرنگ کا عمل اور کوالٹی کنٹرول

ایکس میرٹان مینوفیکچرنگ تھرمو الیکٹرک میٹریل ڈویلپمنٹ، ٹی ای سی کمپوننٹ پروسیسنگ، اور اسمبلی انٹیگریشن کا احاطہ کرتی ہے۔

پیداواری سازوسامان: ٹن ڈپنگ فرنس، وائبریشن سوئنگ مولڈ مشین، ویلڈنگ مشین، اوون، انک جیٹ پرنٹر، سولڈرنگ آئرن، ڈسپنسنگ مشین، آٹومیٹک سیلنگ مشین، کٹنگ مشین، سولی فیکیشن مشین، ری فلو سولڈرنگ کا سامان، اور مکمل طور پر خودکار پرنٹنگ مشین۔

اسمبلی معائنہ

تھرمو الیکٹرک چپ پلیسمنٹ: چپ کی پوزیشننگ اور اسمبلی کی درستگی کی تصدیق کریں۔

سیرامک ​​سبسٹریٹ بانڈنگ: سیرامک ​​سبسٹریٹس اور تھرمو الیکٹرک اجزاء کے درمیان بانڈنگ کی حالت چیک کریں۔

سولڈرنگ کنکشن: برقی اور مکینیکل استحکام کے لیے سولڈر کے جوڑوں کا معائنہ کریں۔

تھرمل انٹرفیس ایپلی کیشن: تھرمل چکنائی کی کوریج کی تصدیق کریں اور سطح کی حالت سے رابطہ کریں۔

مکینیکل ساخت کا استحکام: فکسنگ کی طاقت اور مجموعی اسمبلی کی سالمیت کو چیک کریں۔

حتمی کارکردگی کا معائنہ

الیکٹریکل کنکشن کی حالت: بجلی کے کنکشن کی حیثیت کی تصدیق کریں۔

ساختی مطابقت: اجزاء کی سیدھ اور اسمبلی کی حالت کو چیک کریں۔

حرارت کی منتقلی کے راستے کی حالت: تھرمل ترسیل کے راستے کی سالمیت کا معائنہ کریں۔

کولنگ اور ہیٹ ڈسپیشن آپریشن: کولنگ فنکشن اور ہیٹ ڈسپیشن آپریشن کی تصدیق کریں۔

اکثر پوچھے جانے والے تکنیکی سوالات

میں پیلٹیئر اسمبلی کو کیسے ماؤنٹ کروں؟

تنصیب سے پہلے، یقینی بنائیں کہ رابطہ کی سطح ہموار اور صاف ہے۔ ماڈیول اور رابطہ کی سطح کے درمیان یکساں طور پر تھرمل چکنائی لگائیں۔ سیرامک ​​سبسٹریٹ پر ضرورت سے زیادہ دباؤ سے بچنے کے لیے فکسنگ اسکرو کو یکساں طور پر سخت کریں۔

گرم سائیڈ میں گرمی کی کھپت کے لیے کافی جگہ ہونی چاہیے۔ خراب تھرمل رابطہ یا ناکافی گرمی کی رہائی کی صلاحیت کولنگ کی کارکردگی کو کم کر سکتی ہے۔

کون سا رخ گرم اور کون سا سرد؟

ٹھنڈا حصہ ہدف کے جزو سے گرمی جذب کرتا ہے، جبکہ گرم سائیڈ ہیٹ سنک اور پنکھے کے ذریعے گرمی کو خارج کرتی ہے۔

تنصیب کے دوران:

● کولڈ سائیڈ اس جزو سے جڑتی ہے جس کو ٹھنڈک کی ضرورت ہوتی ہے۔

● گرم طرف گرمی کی کھپت کے ڈھانچے سے جڑتا ہے۔

● ہیٹ سنک کے ارد گرد ہوا کا بہاؤ بلا روک ٹوک رہنا چاہیے۔

مجھے کس قسم کی بجلی کی فراہمی کی ضرورت ہے؟

بجلی کی فراہمی منتخب تھرمو الیکٹرک کولنگ ماڈیول کی برقی تصریحات سے مماثل ہونی چاہیے۔

تجویز کردہ تحفظات:

● ایک مستحکم DC پاور سپلائی استعمال کریں۔

● وولٹیج اور موجودہ تقاضوں کو TEC ماڈیول کی تفصیلات کے ساتھ میچ کریں۔

● بجلی کے غیر مستحکم حالات سے بچیں جو کولنگ آپریشن کو متاثر کر سکتے ہیں۔

میرا گرم پہلو نظام کو ٹھنڈا کیوں نہیں کر رہا ہے؟

عام وجوہات میں شامل ہیں:

● ناکافی ہیٹ سنک کی گنجائش

● گرمی کی منتقلی کی سطحوں کے درمیان ناقص رابطہ

● غیر مساوی تھرمل چکنائی کا اطلاق

● دھول گرمی کی کھپت کی سطح کو روکتی ہے۔

● کولنگ ڈھانچے کی غلط تنصیب

گرم سائیڈ کو منتقل شدہ حرارت کو مسلسل جاری کرنا چاہیے۔ گرمی جمع ہونے سے کولنگ اثر کم ہو سکتا ہے۔

ایکس میرٹا کیوں منتخب کریں۔

X-meritan میں تھرمو الیکٹرک مواد، TEC اجزاء، اور مربوط تھرمل اسمبلیوں کا احاطہ کرنے کی صلاحیتیں ہیں۔ پروڈکشن سسٹم تھرمو الیکٹرک میٹریل ڈویلپمنٹ سے لے کر پیلٹیر اسمبلی انضمام تک مکمل عمل کی حمایت کرتا ہے۔

مینوفیکچرنگ کی اہم صلاحیتوں میں شامل ہیں:

● تھرمو الیکٹرک مٹیریل ڈیولپمنٹ: ٹی ای سی اجزاء کی ایپلی کیشنز کے لیے تھرمو الیکٹرک میٹریل تیار کریں اور اس پر کارروائی کریں۔

● مکمل اسمبلی پروڈکشن: تھرمو الیکٹرک چپس، سیرامک ​​سبسٹریٹس، تھرمل انٹرفیس میٹریل، ہیٹ ٹرانسفر بلاکس، ہیٹ سنکس اور پنکھے کو مکمل کولنگ اسمبلیوں میں ضم کریں۔

● اندرون خانہ پروسیسنگ کا سامان: پروڈکشن لائنیں ٹن ڈپنگ فرنس، وائبریشن سوئنگ مولڈ مشین، ویلڈنگ مشین، ڈسپینسنگ مشینیں، خودکار سیلنگ مشینیں، ریفلو سولڈرنگ کا سامان اور دیگر اسمبلی آلات سے لیس ہیں۔

● ملٹی اسٹیج کوالٹی معائنہ: چِپ پلیسمنٹ، سیرامک ​​سبسٹریٹ بانڈنگ، سولڈرنگ کنکشن، تھرمل انٹرفیس ایپلی کیشن، اور حتمی اسمبلی کنڈیشن چیک سمیت کلیدی عمل کو کنٹرول کریں۔

● تھرمل سٹرکچر ڈیزائن کی اہلیت: مختلف آلات کے انضمام کی ضروریات کے مطابق حرارت کی منتقلی اور حرارت کی کھپت کے ڈھانچے کو تیار کریں۔

X-meritan پروڈکشن کا تجربہ فائبر آپٹک کمیونیکیشن، صنعتی طبی آلات، سمارٹ آٹوموٹیو الیکٹرانکس، کنزیومر الیکٹرانکس، اور تحقیقی آلات میں ایپلی کیشنز کا احاطہ کرتا ہے جن میں سیمی کنڈکٹر کولنگ اور درجہ حرارت کنٹرول کی ضرورت ہوتی ہے۔
