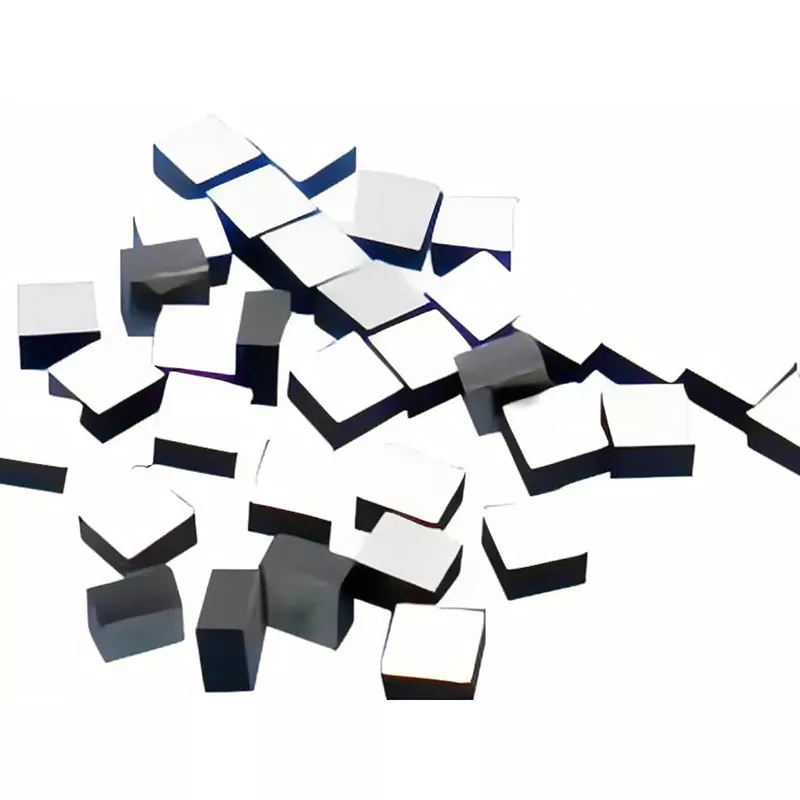

این ٹی سی تھرمسٹر برائے انفراریڈ تھرموپائل

این ٹی سی تھرمسٹر برائے انفراریڈ تھرموپائل سینسر کے درجہ حرارت کے مطابق اپنی مزاحمت کو تبدیل کرکے درجہ حرارت کا اضافی سگنل فراہم کرتا ہے۔ تھرموپائل سگنل اور این ٹی سی سگنل کو پھر درجہ حرارت سے متعلقہ تغیرات کی تلافی کے لیے ایک ساتھ عمل کیا جا سکتا ہے۔ یہ این ٹی سی کو انفراریڈ تھرموپائل سسٹمز میں ایک اہم معاون جزو بناتا ہے جہاں پیمائش کے استحکام اور تکرار کی ضرورت ہوتی ہے۔

یہ کیسے کام کرتا ہے۔

بنیادی ورکنگ ریلیشن شپ کو اس طرح سمجھا جا سکتا ہے:

اورکت تابکاری
↓
تھرموپائل الیکٹریکل آؤٹ پٹ تیار کرتا ہے۔
↓
محیطی یا سینسر کے درجہ حرارت میں تبدیلیاں
↓
NTC مزاحمتی تبدیلیاں
↓
درجہ حرارت کی معلومات سرکٹ کے ذریعہ پڑھی جاتی ہے۔
↓
درجہ حرارت کا معاوضہ لاگو ہوتا ہے۔
↓
مزید مستحکم تھرموپائل پیمائش

جب انفراریڈ تابکاری تھرموپائل تک پہنچتی ہے، تو سینسر سینسنگ عنصر اور اس کے حوالہ ماحول کے درمیان درجہ حرارت کے فرق سے متعلق ایک برقی پیداوار پیدا کرتا ہے۔

ایک ہی وقت میں، محیطی درجہ حرارت میں تبدیلیاں تھرموپائل پیکج اور ارد گرد کے اجزاء کے درجہ حرارت کو تبدیل کر سکتی ہیں۔ این ٹی سی تھرمسٹر اس درجہ حرارت کی تبدیلی کا جواب مزاحمت میں اسی تبدیلی کے ذریعے دیتا ہے۔

سگنل پروسیسنگ سرکٹ درجہ حرارت سے متعلق اثر کا اندازہ لگانے اور تھرموپائل آؤٹ پٹ پر معاوضہ لگانے کے لیے NTC مزاحمتی معلومات کا استعمال کرتا ہے۔ مقصد خود انفراریڈ سگنل کو بڑھانا نہیں ہے، بلکہ سینسر کے تھرمل ماحول میں ہونے والی تبدیلیوں سے منسلک پیمائش کے تغیر کو کم کرنا ہے۔

درجہ حرارت معاوضہ کیوں اہمیت رکھتا ہے۔

Infrared Thermopile کے لیے NTC Thermistor ٹارگٹ آبجیکٹ سے زیادہ متاثر ہوتا ہے۔ سینسر اسمبلی کے درجہ حرارت میں تبدیلی آؤٹ پٹ سگنل کو بھی متاثر کر سکتی ہے۔

تعلقات کا خلاصہ یوں کیا جا سکتا ہے:

تکنیکی وضاحتیں

درخواستیں

غیر رابطہ اورکت تھرمامیٹر

انفراریڈ تھرمامیٹر ہدف کے ساتھ براہ راست رابطے کے بغیر تھرمل ریڈی ایشن کا پتہ لگانے کے لیے تھرموپائل سینسنگ عناصر کا استعمال کرتے ہیں۔ این ٹی سی سینسر کے تھرمل ماحول میں ہونے والی تبدیلیوں کی وجہ سے ہونے والی تبدیلیوں کی تلافی کے لیے درجہ حرارت کی معلومات فراہم کر سکتا ہے۔

طبی درجہ حرارت کی پیمائش

تھرموپائل پر مبنی درجہ حرارت کی پیمائش کے نظام، بشمول کان کے تھرمامیٹر اور دیگر غیر رابطہ طبی درجہ حرارت کے آلات کو بدلتے ہوئے ماحولیاتی حالات میں مستحکم سینسر آؤٹ پٹ کی ضرورت ہوتی ہے۔ NTC سینسر کے ارد گرد درجہ حرارت کی متعلقہ تبدیلیوں کی نگرانی کرکے معاوضے کے عمل کی حمایت کرتا ہے۔

اورکت کا پتہ لگانے کا سامان

اورکت کا پتہ لگانے کے نظام سینسر کے درجہ حرارت میں تبدیلی کے ساتھ آؤٹ پٹ میں تبدیلی کا تجربہ کر سکتے ہیں۔ ایک مماثل NTC پتہ لگانے کے نظام میں درجہ حرارت پر منحصر اثرات کو درست کرنے کے لیے درکار درجہ حرارت کا حوالہ فراہم کرتا ہے۔

HVAC اور ماحولیاتی سینسنگ

اسمارٹ HVAC آلات اور ماحولیاتی نگرانی کے آلات مسلسل بدلتے ہوئے محیطی حالات میں کام کر سکتے ہیں۔ این ٹی سی درجہ حرارت کا معاوضہ تھرموپائل پر مبنی انفراریڈ سینسنگ ماڈیولز کو زیادہ مسلسل پیمائش کو برقرار رکھنے میں مدد کر سکتا ہے۔

گھریلو سامان

کمپیکٹ انفراریڈ سینسنگ ماڈیول درجہ حرارت کا پتہ لگانے اور نگرانی کے لیے مختلف سمارٹ آلات میں استعمال کیے جاتے ہیں۔ این ٹی سی کو تھرموپائل اسمبلی میں ضم کیا جا سکتا ہے جہاں ایک محدود تنصیب کی جگہ کے اندر درجہ حرارت کے معاوضے کی ضرورت ہوتی ہے۔

تحقیق اور سائنسی آلات

سائنسی اور لیبارٹری اورکت پیمائش کے آلات کو کنٹرول شدہ اور دوبارہ قابل سینسر کی کارکردگی کی ضرورت ہو سکتی ہے۔ مناسب طریقے سے مماثل NTC تھرموپائل معاوضہ اور انشانکن کے لیے درکار درجہ حرارت کا حوالہ فراہم کر سکتا ہے۔

تھرموپائل این ٹی سی سلوشنز کے لیے ایکس میرٹن کا انتخاب کیوں کریں؟

X-Meritan کا فائدہ انفرادی تھرمسٹر کی فراہمی تک محدود نہیں ہے۔ کمپنی تھرمو الیکٹرک مواد، بنیادی اجزاء، ٹیسٹنگ اور تھرمل مینجمنٹ سلوشنز پر کام کرتی ہے، جو اجزاء کی تخصیص کے لیے ایک وسیع تکنیکی بنیاد فراہم کرتی ہے۔

مواد اور اجزاء کی صلاحیت

X-Meritan کو تھرمو الیکٹرک مواد اور سیمی کنڈکٹر تھرمل مینجمنٹ پرزوں کا تجربہ ہے، جو درجہ حرارت کنٹرول اور سینسنگ سے متعلقہ پروجیکٹس پر کام کرنے والے صارفین کی مدد کرتا ہے۔

اپنی مرضی کے مطابق اجزاء کی ترقی

گاہک کی تھرموپائل اسمبلی یا الیکٹرانک سرکٹ کی ضروریات کے مطابق مزاحمت، بی قدر، طول و عرض اور رواداری پر تبادلہ خیال کیا جا سکتا ہے۔

کوالٹی کنٹرول اور ٹیسٹنگ

پیداوار اور جانچ کے عمل کو اجزاء کی کارکردگی اور بیچ کی مستقل مزاجی کو جانچنے کے لیے استعمال کیا جاتا ہے، جو پروٹوٹائپ کی تصدیق اور اس کے بعد کی پیداوار کے لیے مستحکم فراہمی کی حمایت کرتا ہے۔

بڑے پیمانے پر پیداوار سے پہلے نمونے کی تصدیق

صارفین ڈرائنگ، نمونے یا تکنیکی ضروریات فراہم کر سکتے ہیں۔ X-Meritan تکنیکی تفصیلات سے رابطہ کر سکتا ہے، نمونے کی تصدیق کا بندوبست کر سکتا ہے اور تصدیق کے بعد بڑے پیمانے پر پیداوار کے ساتھ آگے بڑھ سکتا ہے۔

تکنیکی انٹیگریشن سپورٹ

نئے تھرموپائل ماڈیول تیار کرنے والے صارفین کے لیے، X-Meritan NTC کو سینسر اور معاوضے کے نظام کے ساتھ میچ کرنے میں مدد کے لیے اجزاء کے انتخاب اور تکنیکی مواصلات میں حصہ لے سکتا ہے۔

اکثر پوچھے گئے سوالات

ایک اورکت تھرموپائل میں انفراریڈ تھرموپائل کے لیے این ٹی سی تھرمسٹر کا کیا کام ہے؟

این ٹی سی تھرمسٹر تھرموپائل آؤٹ پٹ میں درجہ حرارت سے متعلق تبدیلیوں کی تلافی کے لیے درجہ حرارت کی معلومات فراہم کرتا ہے۔ یہ عام طور پر بنیادی اورکت پکڑنے والے کے بجائے درجہ حرارت کے حوالہ یا معاوضے کے جزو کے طور پر استعمال ہوتا ہے۔

ایک اورکت تھرموپائل کو درجہ حرارت کے معاوضے کی ضرورت کیوں ہے؟

تھرموپائل آؤٹ پٹ سینسر پیکج اور ارد گرد کے ماحول کے درجہ حرارت میں ہونے والی تبدیلیوں سے متاثر ہو سکتا ہے۔ مناسب معاوضے کے بغیر، یہ تبدیلیاں پیمائش کی مختلف حالتوں کو متعارف کروا سکتی ہیں یہاں تک کہ جب ہدف کا درجہ حرارت میں کوئی تبدیلی نہ ہو۔

این ٹی سی تھرموپائل سینسر کی تلافی کیسے کرتا ہے؟

این ٹی سی درجہ حرارت میں تبدیلی کے ساتھ مزاحمت کو تبدیل کرتا ہے۔ تھرموپائل سسٹم اس مزاحمت کو پڑھتا ہے اور درجہ حرارت سے متعلق آؤٹ پٹ تغیر کو درست کرنے کے لیے اپنے سگنل پروسیسنگ سرکٹ یا معاوضہ الگورتھم میں درجہ حرارت کی معلومات کا استعمال کرتا ہے۔

میں تھرموپائل کے لیے NTC کی مزاحمتی قدر کیسے منتخب کروں؟

مطلوبہ مزاحمت کا انحصار تھرموپائل سرکٹ، حوالہ درجہ حرارت، معاوضے کا طریقہ اور متوقع آپریٹنگ رینج پر ہوتا ہے۔ این ٹی سی کو تھرموپائل اور اس کے سگنل پروسیسنگ ڈیزائن کے ساتھ مل کر منتخب کیا جانا چاہیے۔

کیا بی قدر تھرموپائل درجہ حرارت کے معاوضے کو متاثر کرتی ہے؟

جی ہاں B قدر NTC کے مزاحمتی درجہ حرارت کے تعلق کا تعین کرتی ہے اور اس لیے معاوضے کے نظام کے ذریعے استعمال ہونے والی درجہ حرارت کی معلومات کو متاثر کرتی ہے۔

کیا NTC مزاحمت اور B قدر کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں X-Meritan تھرموپائل سسٹم کی ضروریات کے مطابق اپنی مرضی کے مطابق مزاحمت اور B اقدار پر تبادلہ خیال کر سکتا ہے۔

کیا تھرموپائل این ٹی سی کے طول و عرض کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں طول و عرض اور جسمانی ترتیب کا اندازہ تھرموپائل ہاؤسنگ، تنصیب کی جگہ اور اسمبلی کی ضروریات کے مطابق کیا جا سکتا ہے۔

کیا X-Meritan کسی ڈرائنگ یا نمونے کی بنیاد پر NTC تیار کر سکتا ہے؟

جی ہاں صارفین تشخیص کے لیے ڈرائنگ، نمونے یا تکنیکی وضاحتیں فراہم کر سکتے ہیں۔ نمونے کی توثیق بڑے پیمانے پر پیداوار سے پہلے مکمل کی جا سکتی ہے۔

کیا یہ NTC میڈیکل انفراریڈ تھرمامیٹر کے لیے موزوں ہے؟

NTC تھرمسٹرز کو تھرموپائل پر مبنی انفراریڈ تھرمامیٹر میں درجہ حرارت کے معاوضے کے اجزاء کے طور پر استعمال کیا جا سکتا ہے، بشمول طبی درجہ حرارت کی پیمائش کا سامان۔ مخصوص مزاحمت، بی قدر، رواداری اور جسمانی ترتیب کو سینسر کے ڈیزائن کے مطابق منتخب کیا جانا چاہیے۔
