این ٹی سی تھرمسٹرز منفی درجہ حرارت کے گتانک کی خصوصیت استعمال کرتے ہیں، یعنی درجہ حرارت میں تبدیلی کے ساتھ ان کی مزاحمت میں تبدیلی آتی ہے۔ سینسنگ سرکٹ میں، مزاحمتی تغیر کو مانیٹرنگ اور کنٹرول کے لیے درجہ حرارت کی معلومات میں تبدیل کیا جا سکتا ہے۔
چپ ایپلی کیشنز کے لیے، R25، B قدر، مزاحمتی رواداری، چپ کے طول و عرض، اور الیکٹروڈ ڈھانچہ کا انتخاب براہ راست سرکٹ میچنگ اور اسمبلی کو متاثر کرتا ہے۔ R25 سے مراد 25°C پر برائے نام مزاحمت ہے، جبکہ B قدر تھرمسٹر کی مزاحمتی درجہ حرارت کی خصوصیت کو بیان کرتی ہے۔

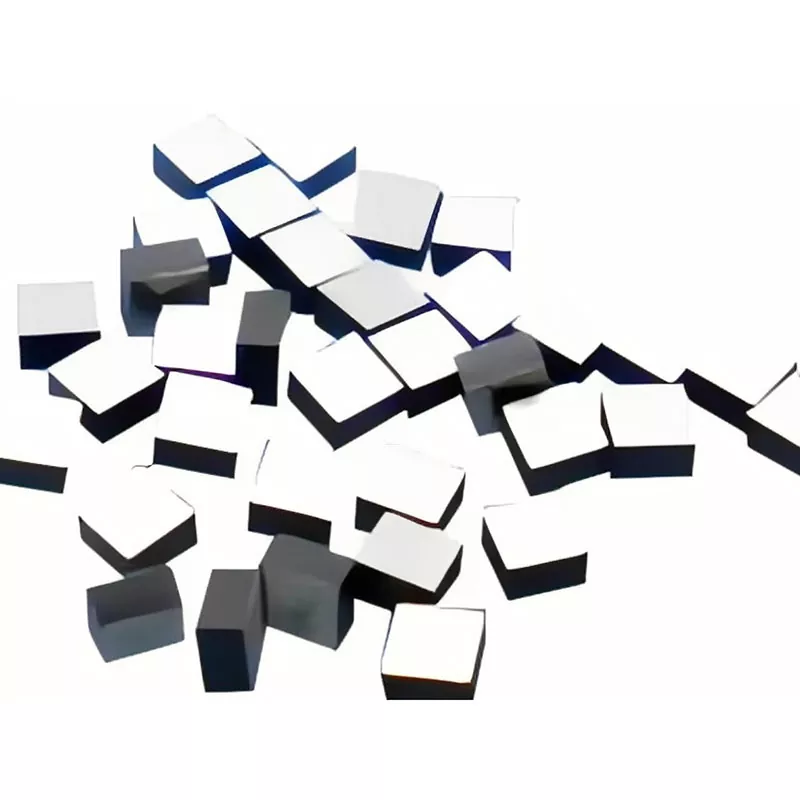

ہائی-پریسیزن NTC تھرمسٹر چپ کا مقصد ان ایپلی کیشنز کے لیے ہے جہاں سینسنگ عنصر کو مقبوضہ جگہ کو چھوٹا رکھتے ہوئے درجہ حرارت کے حساس جزو کے قریب رکھنے کی ضرورت ہوتی ہے۔
مندرجہ ذیل ماڈل دستیاب مصنوعات کی وضاحتیں پیش کرتے ہیں۔ برقی اقدار اور طول و عرض کو مطلوبہ سرکٹ کی خصوصیات اور اسمبلی کے طریقہ کار کے مطابق منتخب کیا جانا چاہئے۔
|
ماڈل |
R25 (kΩ) |
بی قدر (K) |
طول و عرض L×W×T (ملی میٹر) |
25°C (mW) پر درجہ بند پاور |
کھپت کا گتانک (mW/°C) |
تھرمل ٹائم کنسٹنٹ (s) |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3435B |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~1.2 |
≤3 |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT473-4050A |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT104-3950A |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
پیرامیٹر |
دستیاب رینج |
|
مزاحمت |
1kΩ–1000kΩ |
|
بی ویلیو |
3200K–4500K |
|
چپ کا سائز |
ساخت کے لحاظ سے 0.3 ملی میٹر سے |
|
مزاحمتی رواداری |
±0.5%، ±1% |
ہائی پریسجن این ٹی سی تھرمسٹر چپ ان ایپلی کیشنز کے لیے کمپیکٹ ڈھانچے میں دستیاب ہے جہاں ایک روایتی پیکڈ ٹمپریچر سینسر بہت زیادہ جگہ پر قبضہ کرے گا۔ موجودہ رینج میں منتخب ماڈلز 0.45 × 0.45 ملی میٹر تک چھوٹے ہیں، جبکہ اپنی مرضی کے مطابق چپ کے طول و عرض کا اندازہ کسٹمر کی ڈرائنگ یا نمونوں سے کیا جا سکتا ہے۔
چھوٹی چپ کا ڈھانچہ سینسنگ عنصر کو آپٹیکل، الیکٹرانک، یا دیگر درجہ حرارت سے متعلق حساس اجزاء کے قریب رکھنے کے لیے موزوں ہے۔ مطلوبہ برقی خصوصیات اور اسمبلی کے عمل کے مطابق حتمی طول و عرض کی تصدیق کی جانی چاہئے۔
چپ کو وائر بانڈنگ کے لیے سونے یا چاندی کے چڑھائے ہوئے الیکٹروڈ کے ساتھ فراہم کیا جا سکتا ہے۔ گولڈ، ایلومینیم، اور سلور وائر بانڈنگ کو الیکٹروڈ کنفیگریشن اور اسمبلی کے عمل کے لحاظ سے سپورٹ کیا جا سکتا ہے۔
یہ ڈھانچہ کمپیکٹ ہائبرڈ ماڈیولز اور دیگر اسمبلیوں کے لیے موزوں ہے جہاں تھرمسٹر کو سینسنگ ایریا میں براہ راست ضم کرنے کی ضرورت ہے۔ نمونے کی جانچ کے دوران الیکٹروڈ مواد اور بانڈنگ کی ضروریات کی تصدیق کی جا سکتی ہے۔
وائر بانڈ ایبل این ٹی سی تھرمسٹرز کومپیکٹ آپٹیکل ٹرانسیور ایپلی کیشنز میں بھی استعمال کیا جاتا ہے، جہاں سینسنگ عنصر کو درجہ حرارت سے متعلق حساس آپٹیکل اجزاء کے قریب رکھا جاتا ہے۔
مزاحمت اور بی قدر کو مکمل طور پر آزاد پیرامیٹرز کے طور پر ماننے کے بجائے ایک مماثل امتزاج کے طور پر منتخب کیا جانا چاہیے۔ دستیاب مزاحمت کی حد 1kΩ سے 1000kΩ ہے، جبکہ B قدر کی حد 3200K سے 4500K ہے۔
سرکٹ ڈیزائن کے لیے، 25°C پر برائے نام مزاحمت، B قدر، رواداری، اور مطلوبہ سینسنگ رینج کو ایک ساتھ سمجھا جانا چاہیے۔ معیاری امتزاج دستیاب ہیں، اور درخواست کی بنیاد پر غیر معیاری تقاضوں کا اندازہ لگایا جا سکتا ہے۔
B قدر عام طور پر اس کے حوالہ درجہ حرارت کی حد، جیسے B25/50 یا B25/85 کے ساتھ متعین کی جاتی ہے، لہذا سرکٹ کیلیبریشن سے پہلے قابل اطلاق مصنوعات کی تفصیلات پر درست تعریف کی تصدیق ہونی چاہیے۔ بڑے مینوفیکچررز کی طرف سے کمرشل چپ NTC پروڈکٹ ڈیٹا اسی طرح R25 اور B قدروں کو متعین حوالہ درجہ حرارت کے ساتھ متعین کرتا ہے۔
منتخب ماڈلز ±0.5% اور ±1% کے مزاحمتی رواداری کے اختیارات کے ساتھ فراہم کیے جا سکتے ہیں۔ یہ تصریح برائے نام مزاحمتی قدر کے قابل اجازت انحراف کی وضاحت کرتی ہے اور اسے درجہ حرارت کی پیمائش کی مجموعی درستگی کے طور پر پیش نہیں کیا جانا چاہیے۔
درجہ حرارت سے متعلق حساس سرکٹس کے لیے، مزاحمتی رواداری، بی ویلیو ٹالرینس، سرکٹ ڈیزائن، انشانکن کا طریقہ، اور آپریٹنگ حالات سب درجہ حرارت کی پیمائش کے حتمی نتائج کو متاثر کر سکتے ہیں۔ اس لیے مطلوبہ رواداری کا انتخاب مکمل سینسنگ سسٹم کے مطابق کیا جانا چاہیے۔
درج کردہ ماڈلز کا تھرمل ٹائم مستقل ≤2 s یا ≤3 s ہے، چپ کی ساخت اور ماڈل پر منحصر ہے۔ ایک چھوٹا تھرمل ٹائم مستقل عام طور پر اس بات کی نشاندہی کرتا ہے کہ تھرمسٹر اپنے آس پاس کے حالات کے ساتھ زیادہ تیزی سے تھرمل توازن تک پہنچ جاتا ہے۔
ایک جمع شدہ ماڈیول میں اصل ردعمل کا انحصار بڑھتے ہوئے طریقہ، تھرمل کپلنگ، ارد گرد کے مواد اور ہوا کے بہاؤ پر بھی ہوتا ہے۔ اس وجہ سے، چپ کی تفصیلات کا اصل تنصیب کے ڈھانچے کے ساتھ مل کر جائزہ لیا جانا چاہیے۔
ہائی پریسجن NTC تھرمسٹر چپ کو آپٹیکل کمیونیکیشن ماڈیولز اور درجہ حرارت کی نگرانی کے لیے آپٹیکل ٹرانسسیورز میں ضم کیا جا سکتا ہے۔ اس کا کمپیکٹ ڈھانچہ روایتی بیرونی سینسر پیکیج کو شامل کیے بغیر سینسنگ عنصر کو درجہ حرارت سے متعلق حساس آپٹیکل اجزاء کے قریب پوزیشن میں رکھنے کی اجازت دیتا ہے۔
یہ خاص طور پر آپٹیکل اسمبلیوں میں متعلقہ ہے جہاں تنصیب کی دستیاب جگہ محدود ہے اور درجہ حرارت کی تبدیلیوں کو کنٹرول کیے جانے والے جزو کے قریب مانیٹر کرنے کی ضرورت ہے۔ وائر بانڈ ایبل این ٹی سی تھرمسٹرز خاص طور پر آپٹیکل ٹرانسیور ڈیزائنز میں درجہ حرارت سینسنگ کے لیے استعمال ہوتے ہیں۔
کومپیکٹ NTC چپس کو طبی آلات اور لیبارٹری کے آلات میں ضم کیا جا سکتا ہے جہاں درجہ حرارت کو محسوس کرنے والے عنصر کو ایک محدود تنصیب کے علاقے میں فٹ ہونے کی ضرورت ہوتی ہے۔ مختلف مزاحمتی اقدار، B قدریں، اور رواداری کے اختیارات اجزاء کو مختلف سینسنگ سرکٹس کے ساتھ ملانے کی اجازت دیتے ہیں۔
حتمی تصریح کو مطلوبہ درجہ حرارت کی حد، سرکٹ کی خصوصیات، تنصیب کا طریقہ، اور قابل اطلاق سامان کی ضروریات کے مطابق منتخب کیا جانا چاہیے۔
آٹوموٹو ریڈار ماڈیولز میں کمپیکٹ الیکٹرانک اجزاء ہوتے ہیں جن کو آپریشن کے دوران درجہ حرارت کی نگرانی کی ضرورت پڑ سکتی ہے۔ این ٹی سی چپ کا چھوٹا فارم فیکٹر درجہ حرارت سینسنگ کو ہائی ڈینسٹی الیکٹرانک اسمبلیوں میں ضم کرنے کی اجازت دیتا ہے۔
آٹوموٹو ایپلی کیشنز کے لیے، حتمی ماڈل کو منتخب کرنے سے پہلے مطلوبہ آپریٹنگ درجہ حرارت، مزاحمتی خصوصیات، رواداری، مکینیکل ڈھانچہ، اور وشوسنییتا کے تقاضوں کی تصدیق ہونی چاہیے۔
چپ کو لیبارٹری اور جانچ کے آلات میں بھی استعمال کیا جا سکتا ہے جہاں ایک کمپیکٹ درجہ حرارت سینسنگ عنصر کی ضرورت ہوتی ہے۔ مزاحمت اور بی قدر کو سینسنگ سرکٹ کے مطابق منتخب کیا جا سکتا ہے، جبکہ چپ کے طول و عرض کو انسٹالیشن کی دستیاب جگہ کے ساتھ مل کر سمجھا جا سکتا ہے۔
پروٹوٹائپ یا حسب ضرورت سازوسامان کے لیے، X-Meritan پیداوار سے پہلے کسٹمر کی ڈرائنگ یا نمونوں کی بنیاد پر ضروریات کا جائزہ لے سکتا ہے۔
ہائی پریسجن NTC تھرمسٹر چپ کو حسب ضرورت برقی ضروریات کے لیے جانچا جا سکتا ہے۔ دستیاب مزاحمتی اقدار 1kΩ سے 1000kΩ پر محیط ہیں، B اقدار کے ساتھ 3200K سے 4500K تک۔ ±0.5% اور ±1% کے مزاحمتی رواداری کے اختیارات منتخب وضاحتوں کے لیے دستیاب ہیں۔
اپنی مرضی کے مطابق ماڈل کی درخواست کرتے وقت، گاہک مطلوبہ R25، B قدر، رواداری، آپریٹنگ حالات، اور ہدف کی درخواست فراہم کر سکتے ہیں۔ یہ پیرامیٹرز اس بات کا تعین کرنے میں مدد کرتے ہیں کہ آیا موجودہ ماڈل کو استعمال کیا جا سکتا ہے یا کسی نئی تصریح کا جائزہ لیا جانا چاہیے۔
دستیاب تنصیب کی جگہ اور اسمبلی کے عمل کے مطابق چپ کے طول و عرض کا اندازہ لگایا جا سکتا ہے۔ موجودہ ماڈلز میں کمپیکٹ ڈھانچے جیسے 0.45 × 0.45 × 0.20 ملی میٹر اور 0.45 × 0.45 × 0.25 ملی میٹر شامل ہیں۔
غیر معیاری طول و عرض کے لیے، X-Meritan کسٹمر کی ڈرائنگ یا نمونوں کا جائزہ لے سکتا ہے اور مطلوبہ برقی پیرامیٹرز کے ساتھ مل کر قابل حصول ساخت کی تصدیق کر سکتا ہے۔
مختلف بانڈنگ کی ضروریات کے لیے گولڈ یا سلور چڑھایا الیکٹروڈ کے اختیارات دستیاب ہیں۔ الیکٹروڈ مواد کو مطلوبہ تار کے مواد اور بانڈنگ کے عمل کے ساتھ مل کر منتخب کیا جانا چاہئے۔
نمونے کی نشوونما کے دوران، بڑے پیمانے پر پیداوار سے پہلے الیکٹروڈ ڈھانچہ، بانڈنگ کا طریقہ، چپ کے طول و عرض، اور برقی خصوصیات کی جانچ کی جا سکتی ہے۔
X-Meritan سیمی کنڈکٹر سے متعلقہ مواد اور اجزاء تیار کرتا ہے اور اپنی مرضی کے مطابق الیکٹرانک اجزاء کے لیے پیداواری معاونت فراہم کرتا ہے۔ دستیاب پروڈکشن آلات میں وائبریشن جگ مشینیں، ویلڈنگ مشینیں، خودکار پیکیجنگ مشینیں، اور درست کاٹنے کا سامان شامل ہے۔
حسب ضرورت NTC تھرمسٹر چپس کے لیے، پیداوار کا اندازہ کسٹمر کے نمونوں یا ڈرائنگ سے کیا جا سکتا ہے۔ بڑے پیمانے پر پیداوار سے پہلے، نمونہ کی تصدیق کا مرحلہ طول و عرض، برقی پیرامیٹرز، الیکٹروڈ کی ضروریات، اور اسمبلی کی مطابقت کی تصدیق کے لیے استعمال کیا جا سکتا ہے۔
یہ عمل صارفین کو ایک بڑا پروڈکشن آرڈر جاری کرنے سے پہلے ان کی درخواست کی ضروریات کے مطابق پروڈکٹ کو چیک کرنے کے لیے ایک متعین نقطہ فراہم کرتا ہے۔
دستیاب مزاحمت کی حد 1kΩ سے 1000kΩ ہے، جس کی B قدریں 3200K سے 4500K تک ہیں۔ معیاری ماڈلز میں 5kΩ، 10kΩ، 20kΩ، 30kΩ، 47kΩ، 50kΩ، اور 100kΩ مزاحمتی اقدار شامل ہیں۔
منتخب کردہ وضاحتیں ±0.5% اور ±1% مزاحمتی رواداری کے ساتھ دستیاب ہیں۔ مطلوبہ رواداری کا انتخاب سرکٹ اور درجہ حرارت سینسنگ کی ضروریات کے مطابق کیا جانا چاہیے۔
جی ہاں گولڈ یا سلور چڑھایا الیکٹروڈ کے اختیارات دستیاب ہیں۔ گولڈ، ایلومینیم، اور سلور وائر بانڈنگ کا اندازہ الیکٹروڈ کی ترتیب اور اسمبلی کے عمل کے مطابق کیا جا سکتا ہے۔
مصنوعات کی رینج میں کمپیکٹ ماڈلز جیسے 0.45 × 0.45 × 0.20 ملی میٹر اور 0.45 × 0.45 × 0.25 ملی میٹر شامل ہیں۔ مطلوبہ برقی اور ساختی تصریحات کے لحاظ سے حتمی سائز کے ساتھ حسب ضرورت طول و عرض کا اندازہ کسٹمر ڈرائنگ یا نمونوں سے کیا جا سکتا ہے۔
جی ہاں X-Meritan اپنی مرضی کے مطابق مزاحمت، B قدر، طول و عرض، رواداری، اور الیکٹروڈ کی ضروریات کا جائزہ لے سکتا ہے۔ کسٹمر ڈرائنگ یا نمونے مصنوعات کی تشخیص اور نمونے کی تصدیق کے لیے بنیاد کے طور پر استعمال کیے جا سکتے ہیں۔
25°C، B قدر، درجہ حرارت سینسنگ رینج، مزاحمتی رواداری، دستیاب تنصیب کی جگہ، اور بانڈنگ کے طریقے سے مطلوبہ مزاحمت کے ساتھ شروع کریں۔ اپنی مرضی کے مطابق ایپلی کیشنز کے لیے، سرکٹ کی ضروریات، انسٹالیشن ڈرائنگ، یا موجودہ نمونہ فراہم کرنے سے ایک مناسب تفصیلات کا تعین کرنے میں مدد مل سکتی ہے۔
X-Meritan ایک چین میں مقیم صنعت کار ہے جو سیمی کنڈکٹر سے متعلقہ مواد، اجزاء، اور تھرمل مینجمنٹ مصنوعات میں مہارت رکھتا ہے۔ اس کی صلاحیتیں مواد کی ترقی، اجزاء کی تیاری، اپنی مرضی کے مطابق پیداوار، اور ایپلی کیشن سپورٹ کا احاطہ کرتی ہیں۔
کمپنی آپٹیکل کمیونیکیشن، سینسنگ، طبی آلات، آٹوموٹو الیکٹرانکس، اور کنزیومر الیکٹرانکس سمیت ایپلی کیشنز فراہم کرتی ہے۔ مصنوعات یورپ، شمالی امریکہ، جنوبی امریکہ، جنوب مشرقی ایشیا اور دیگر بین الاقوامی منڈیوں میں فراہم کی جاتی ہیں۔
ہائی-پریسیئن NTC تھرمسٹر چپ کے لیے، X-Meritan تصریحات کے انتخاب اور نمونے کی تشخیص سے لے کر حسب ضرورت پیداوار تک مدد فراہم کرتا ہے۔ گاہک پیداوار سے پہلے تکنیکی تشخیص کے لیے ڈرائنگ، نمونے یا بجلی کی ضروریات فراہم کر سکتے ہیں۔
