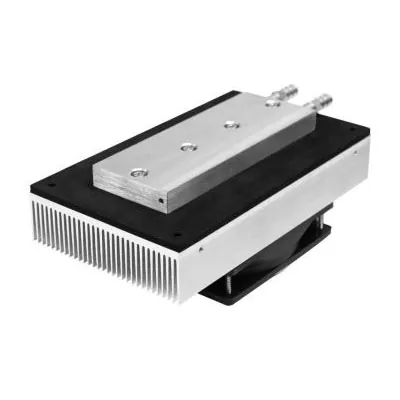

مائع سے ہوا تھرمو الیکٹرک کولر اسمبلیاں

X-Meritan تھرمو الیکٹرک کولنگ اجزاء تیار اور تیار کرتا ہے۔ ان اجزاء کو مائع بہاؤ کی شرح، گرمی کا بوجھ، ہدف کا درجہ حرارت، دستیاب تنصیب کی جگہ، اور ہوا کی طرف گرمی کی کھپت کی ضروریات کی بنیاد پر ترتیب دیا جا سکتا ہے۔ ہم مائع سے ہوا تھرمو الیکٹرک کولر اسمبلیاں تیار کرتے ہیں، ایک مربوط تھرمل مینجمنٹ حل جو تھرمو الیکٹرک ماڈیولز کو مائع سرکٹ سے ارد گرد کی ہوا میں منتقل کرنے کے لیے استعمال کرتا ہے۔ یہ نظام مائع کولڈ پلیٹ، تھرمو الیکٹرک کولر، ریڈی ایٹر، اور پنکھے کو ایک جزو میں ضم کرتا ہے، جو کمپریسر یا فریج کی ضرورت کے بغیر مائع ٹھنڈے آلات کے لیے فعال درجہ حرارت کنٹرول فراہم کرتا ہے۔

کلیدی خصوصیات

● مائع سے ہوا میں حرارت کی منتقلی: تھرمو الیکٹرک کولنگ ماڈیول اور ایئر کولڈ ہیٹ سنک کے ذریعے مائع سرکٹ سے محیطی ہوا میں حرارت منتقل کرتا ہے۔

فعال درجہ حرارت کنٹرول: کنٹرول مائع درجہ حرارت کی ضرورت ایپلی کیشنز کے لئے فعال کولنگ اور حرارتی فراہم کرتا ہے.

انٹیگریٹڈ ڈیزائن: TEC ماڈیول، مائع کولڈ پلیٹ، ہیٹ سنک، پنکھا، اور متعلقہ اجزاء کو ایک کمپیکٹ تھرمل اسمبلی میں جوڑتا ہے۔

ریفریجرینٹ نہیں: بغیر کمپریسر یا ریفریجرینٹ سرکٹ کے ٹھوس ریاست تھرمو الیکٹرک کولنگ کا استعمال کرتا ہے۔

کومپیکٹ اور کم وائبریشن: TEC کے اندر کوئی مکینیکل کمپریسر نہیں ہے، جس سے اسمبلی کو حساس آلات اور خلائی محدود نظاموں کے لیے موزوں بنایا جاتا ہے۔

حسب ضرورت کنفیگریشن: کولنگ کی گنجائش، طول و عرض، مائع انٹرفیس، برقی خصوصیات، اور ایئر سائیڈ اجزاء کو درخواست کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

مائع سے ہوا TEC اسمبلی کیسے کام کرتی ہے؟

مائع سے ہوا تھرمو الیکٹرک کولر اسمبلیاں گرمی کو مائع کی طرف سے ہوا کی طرف منتقل کرنے کے لیے پیلٹیئر اثر کا استعمال کرتی ہے۔

بنیادی تھرمل راستہ ہے:

●iquid → کولڈ پلیٹ → TEC ماڈیول → ہیٹ سنک → پنکھا → محیطی ہوا

جب DC پاور TEC ماڈیول پر لگائی جاتی ہے، تو مائع کولڈ پلیٹ سے حرارت جذب ہو جاتی ہے اور گرم سائیڈ ہیٹ سنک میں منتقل ہو جاتی ہے۔ اس کے بعد پنکھا ہیٹ سنک کے ذریعے ہوا کو مجبور کرتا ہے تاکہ گرمی کو ارد گرد کے ماحول میں لے جا سکے۔

کولنگ کی کارکردگی کا انحصار TEC ماڈیول، مائع بہاؤ کی شرح، تھرمل انٹرفیس، ہاٹ سائیڈ گرمی کی کھپت، محیط درجہ حرارت، اور برقی آپریٹنگ حالات پر ہے۔

درخواستیں

لیزر اور آپٹیکل آلات

لیزر سسٹمز، آپٹیکل پرزوں، اور دیگر مائع ٹھنڈے آپٹو الیکٹرانک آلات کے درجہ حرارت کے استحکام کے لیے استعمال کیا جاتا ہے۔

لیبارٹری کا سامان

مائع سے ہوا تھرمو الیکٹرک کولر اسمبلیاں تجزیاتی آلات، لیبارٹری کے درجہ حرارت کو کنٹرول کرنے کے نظام، اور ٹیسٹ کے آلات کے لیے موزوں ہیں جن کو مائع درجہ حرارت کو مستحکم کرنے کی ضرورت ہوتی ہے۔

طبی اور تشخیصی آلات

طبی اور تشخیصی آلات میں ضم کیا جا سکتا ہے جہاں کمپیکٹ مائع درجہ حرارت کنٹرول کی ضرورت ہوتی ہے.

صنعتی الیکٹرانکس

الیکٹرانک آلات، کنٹرول سسٹم، سینسرز، اور دیگر گرمی سے حساس صنعتی آلات میں کولنگ مائع لوپس کے لیے موزوں ہے۔

بیٹری اور توانائی کے نظام

بیٹری سے متعلقہ اجزاء اور مائع کولنگ کی ضرورت والے دوسرے سسٹمز کے مقامی تھرمل مینجمنٹ کے لیے استعمال کیا جا سکتا ہے۔

صحت سے متعلق تھرمل کنٹرول

کمپریسر پر مبنی ریفریجریشن کے بغیر کنٹرول مائع درجہ حرارت کی ضرورت والی ایپلی کیشنز کے لیے موزوں ہے۔

حسب ضرورت کے اختیارات

X-Meritan درخواست کے مخصوص تھرمل اور مکینیکل تقاضوں کے مطابق مائع سے ہوا تھرمو الیکٹرک کولر اسمبلیاں تیار کر سکتا ہے۔

حسب ضرورت میں شامل ہوسکتا ہے:

● TEC ماڈیول کا سائز اور کنفیگریشن

● کولنگ کی گنجائش

● مائع کولڈ پلیٹ کے طول و عرض

● لیکوڈ ان لیٹ اور آؤٹ لیٹ کنفیگریشن

● نلیاں یا فٹنگ کی ضروریات

● مائع بہاؤ کی شرح

● ہیٹ سنک کے طول و عرض

● پنکھے کا سائز اور ہوا کا بہاؤ

● آپریٹنگ وولٹیج اور کرنٹ

● درجہ حرارت کے سینسر

● ماؤنٹنگ ڈھانچہ

● برقی کنکشن

● مجموعی اسمبلی کے طول و عرض

صارفین تھرمل ضروریات، انجینئرنگ ڈرائنگ، موجودہ نمونے، یا آلات کی وضاحتیں تشخیص کے لیے فراہم کر سکتے ہیں۔

کیوں X-Meritan کا انتخاب کریں؟

انٹیگریٹڈ TEC سلوشنز: TEC ماڈیولز، مائع کولڈ پلیٹس، ہیٹ سنکس، اور پنکھے ایک تھرمل اسمبلی کے طور پر ڈیزائن کیے جا سکتے ہیں۔

تھرمو الیکٹرک میٹریل کی مہارت: اندرون خانہ تھرمو الیکٹرک میٹریل ڈیولپمنٹ ایپلی کیشن سے متعلق مخصوص TEC کنفیگریشنز کو سپورٹ کرتی ہے۔

حسب ضرورت تھرمل ڈیزائن: کولنگ کی صلاحیت، مائع بہاؤ، طول و عرض، اور برقی پیرامیٹرز کو اصل نظام سے ملایا جا سکتا ہے۔

پروٹو ٹائپ ٹو پروڈکشن: تھرمل ڈیزائن اور پروٹو ٹائپ ڈویلپمنٹ سے لے کر ٹیسٹنگ اور والیوم پروڈکشن تک سپورٹ۔

ایپلی کیشن فوکسڈ انجینئرنگ: ڈیزائن TEC ماڈیول کو الگ سے منتخب کرنے کے بجائے مکمل تھرمل راستے پر غور کرتا ہے۔

اکثر پوچھے گئے سوالات

مائع ٹھنڈا تھرمو الیکٹرک کولر اسمبلی کیا ہے؟

یہ ایک مربوط کولنگ اسمبلی ہے جو تھرمو الیکٹرک ماڈیول کو مائع سرکٹ سے ارد گرد کی ہوا میں منتقل کرنے کے لیے استعمال کرتی ہے۔ یہ ایک مائع کولڈ پلیٹ، ایک تھرمو الیکٹرک کولر (TEC) ماڈیول، ایک ایئر کولڈ ریڈی ایٹر، اور ایک پنکھا پر مشتمل ہے۔

مائع ٹھنڈا اور ایئر کولڈ TEC کولنگ میں کیا فرق ہے؟

ایک مائع ٹھنڈا TEC اسمبلی مائع کو کولڈ پلیٹ کے ذریعے ٹھنڈا کرتی ہے اور ریڈی ایٹر کے ذریعے گرمی کو ارد گرد کی ہوا میں منتقل کرتی ہے۔ یہ ترتیب بہت مفید ہے جب حرارت کا ذریعہ مائع سرکٹ سے منسلک ہوتا ہے، یا جب مائع کولنگ ہدف والے آلات کے ساتھ بہتر تھرمل رابطہ فراہم کرتا ہے۔

کیا یہ اسمبلی ایک ساتھ کولنگ اور ہیٹنگ دونوں افعال فراہم کر سکتی ہے؟

جی ہاں TEC ماڈیول کی قطبیت کو تبدیل کر کے، حرارت کی منتقلی کی سمت کو تبدیل کیا جا سکتا ہے، جس سے ایک ہی اسمبلی کو فعال ہیٹنگ یا کولنگ فراہم کرنے کی اجازت ملتی ہے جب سسٹم ڈیزائن دو طرفہ درجہ حرارت کے کنٹرول کو سپورٹ کرتا ہے۔

کسٹم ڈیزائن کے لیے کونسی معلومات کی ضرورت ہے؟

سب سے زیادہ مفید معلومات میں گرمی کا بوجھ، مائع کی قسم، مائع بہاؤ کی شرح، داخلی درجہ حرارت، ہدف کا درجہ حرارت، محیط درجہ حرارت، تنصیب کی دستیاب جگہ، بجلی کی فراہمی، اور کنکشن کی ضروریات شامل ہیں۔ انجینئرنگ ڈرائنگ یا نمونے میکانی ساخت کا اندازہ لگانے میں بھی ہماری مدد کر سکتے ہیں۔

کیا X-Meritan مائع کنکشن اور ریڈی ایٹرز کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں مائع داخل/آؤٹ لیٹ کنکشنز، کولڈ پلیٹ کے طول و عرض، ریڈی ایٹر کنفیگریشن، پنکھے کا انتخاب، بڑھتے ہوئے ڈھانچے، اور مجموعی اسمبلی کے طول و عرض سبھی کو ایپلی کیشن کے مطابق بنایا جا سکتا ہے۔
