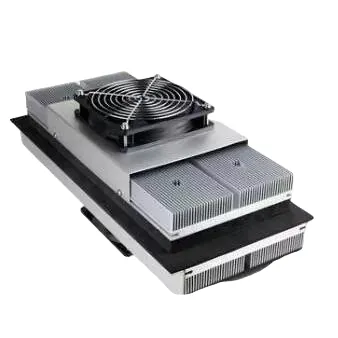

براہ راست سے ہوا تھرمو الیکٹرک کولر اسمبلیاں

X-Meritan کمپیکٹ انڈسٹریل انکلوژرز اور حساس آلات میں تھرمل رکاوٹوں کو دور کرنے کے لیے خصوصی ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں تیار کرتا ہے۔ اعلی کارکردگی والے پیلٹیئر ماڈیولز، کسٹم کولڈ پلیٹس، ہیٹ سنکس، اور پنکھے کو سنگل سالڈ سٹیٹ سب اسمبلی میں ضم کرتے ہوئے، یہ محلول نامیاتی گلوز یا فلوئڈ لوپ کے بغیر براہ راست اسپاٹ کولنگ فراہم کرتا ہے۔ یہ لیزر ڈائیوڈس، طبی تشخیصی ٹولز، اور ٹیلی کام الیکٹرانکس کو مکینیکل وائبریشن، زیادہ گرمی، اور کارکردگی میں کمی سے بچاتا ہے۔

یہ کیسے کام کرتا ہے؟

ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں پیلٹیئر ایفیکٹ استعمال کرتی ہیں تاکہ گرمی کو ٹارگٹ ماؤنٹ کرنے والی سطح سے دور کیا جا سکے اور اسے ارد گرد کے ماحول میں پھیلایا جا سکے۔

تھرمل راستہ:

ٹارگٹ ہیٹ سورس → کولڈ سائیڈ پلیٹ/ہیٹ سنک → TEC ماڈیول → ہاٹ سائیڈ ریڈی ایٹر → ایگزاسٹ فین → ایمبیئنٹ ایئر

جب DC پاور کا اطلاق ہوتا ہے، تو کولڈ پلیٹ میں جذب ہونے والی حرارت سیمی کنڈکٹر عناصر کے پار گرم سائیڈ ریڈی ایٹر کی طرف چلی جاتی ہے۔ ہاٹ سائیڈ والا پنکھا مسلسل فضلہ کی حرارت کو محیطی ہوا میں صاف کرتا ہے، جبکہ ایک اختیاری سرد طرف والا پنکھا دیوار کے اندر ٹھنڈی ہوا کو گردش کرتا ہے۔ مجموعی کارکردگی کا انحصار گرمی کے بوجھ (Qmax)، ہدف درجہ حرارت کے فرق (ΔTmax)، ان پٹ کرنٹ (Imax)، اور محیطی حرارت کے ڈوبنے کی کارکردگی پر ہوتا ہے۔

کلیدی خصوصیات

براہ راست سطح سے ہوا کی حرارتی منتقلی: سرد طرف بڑھنے والی سطحوں سے براہ راست گرمی جذب کرتا ہے اور جبری کنویکشن ہیٹ سنک کے ذریعے اسے محیطی ہوا میں خارج کرتا ہے۔

سالڈ سٹیٹ قابل اعتماد: خاموش، کمپن سے پاک آپریشن کے لیے کمپریسرز، ریفریجرینٹ لوپس، اور حرکت پذیر مکینیکل حصوں (پنکھوں کے علاوہ) کو ختم کرتا ہے۔

ریپڈ تھرمل رسپانس: ان پٹ ڈی سی کرنٹ کو ایڈجسٹ کرکے فوری ہیٹنگ/کولنگ سوئچنگ اور درجہ حرارت کے ٹھیک ریگولیشن کو قابل بناتا ہے۔

Inert Environment Assembly: ویکیوم سولڈرنگ اور inert-Atmosphere پیکیجنگ اندرونی آکسیکرن، آؤٹ گیسنگ، اور تھرمل انحطاط کو روکتی ہے۔

کومپیکٹ اور رگڈ فوٹ پرنٹ: آسانی سے جگہ کی محدود رہائش، آؤٹ ڈور ٹیلی کام کیبینٹ، اور پورٹیبل تشخیصی یونٹس میں ضم ہوجاتا ہے۔

آرڈر کرنے کے لیے انجنیئرڈ: کولڈ پلیٹ جیومیٹری، پنکھے کی ترتیب، آپریٹنگ وولٹیجز، اور تھرمل صلاحیتیں مخصوص انکلوژر ڈیزائن سے ملتی ہیں۔

پرائمری ٹارگٹ ایپلی کیشنز

پریسجن الیکٹرانک انکلوژرز حساس کنٹرول الیکٹرانکس، پاور سپلائیز، اور آٹومیشن ماڈیولز کو سیل شدہ ہاؤسنگ میں تھرمل اوورلوڈ سے بچاتا ہے۔

طبی تشخیصی آلات ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں کلینیکل اینالائزرز، میڈیکل امیجنگ پرزوں اور درجہ حرارت سے متعلق حساس ری ایجنٹس کے لیے مستحکم، کمپن فری تھرمل کنٹرول فراہم کرتی ہیں۔

آپٹیکل اور لیزر سسٹمز طول موج کے بڑھنے اور سگنل کی مسخ کو ختم کرنے کے لیے ہائی پاور لیزر ڈائیوڈس اور آپٹیکل سینسر کے لیے مقررہ درجہ حرارت کو برقرار رکھتا ہے۔

ٹیلی کمیونیکیشن ہارڈ ویئر ریموٹ آؤٹ ڈور ٹیلی کام کیبینٹ اور بیس اسٹیشنوں کے لیے مسلسل ٹھنڈک کو یقینی بناتا ہے جہاں کمپریسر کی دیکھ بھال ناقابل عمل ہے۔

حسب ضرورت کے اختیارات

1. کولنگ کیپیسیٹی (Qmax): سنگل سٹیج یا ملٹی سٹیج TEC کنفیگریشنز کو ٹارگٹ ہیٹ بوجھ سے مماثل بنایا گیا ہے۔

2. کولڈ پلیٹ انٹرفیسز: اپنی مرضی کے مطابق بڑھتے ہوئے سوراخ کے نمونے، سطح کی ہمواری کی تفصیلات، اور براہ راست منسلک کولڈ بلاک کے طول و عرض۔

3. ایئر سائیڈ ڈسپیشن: حسب ضرورت ہیٹ سنک کے اخراج پروفائلز، ہیٹ پائپ انٹیگریشن، اور ہائی-CFM/واٹر پروف پنکھے کا انتخاب۔

4. الیکٹریکل پیرامیٹرز: موزوں آپریٹنگ وولٹیجز (12V، 24V، 48V DC)، زیادہ سے زیادہ موجودہ حدود (Imax)، اور مربوط تھرمسٹرز/NTC سینسرز۔

5. ماحولیاتی تحفظ: سخت بیرونی ماحول کے لیے اختیاری آئی پی ریٹیڈ پنکھے، کنفارمل کوٹنگز، اور اینٹی سنکنرن سطح کے علاج۔

کیوں X-Meritan کا انتخاب کریں؟

اندرون خانہ مینوفیکچرنگ کنٹرول: سیمی کنڈکٹر ٹیسٹنگ سے لے کر فائنل اسمبلی، ویکیوم سولڈرنگ، اور ہرمیٹک سیلنگ تک مکمل نگرانی۔

سخت معیار کے معیارات: 100% اسمبلیاں سخت AC-مزاحمت (Rac)، تھرمل چالکتا، اور Seebeck عددی جانچ سے گزرتی ہیں۔

اعلی درجے کی مواد کی ہم آہنگی: اعلی تھرمل کارکردگی اور طویل آپریشنل زندگی کے لیے اندرون خانہ اعلیٰ طاقت کے ایکسٹروڈڈ تھرمو الیکٹرک مواد سے تقویت یافتہ۔

پروٹو ٹائپ ٹو والیوم پروڈکشن: ابتدائی تھرمل سمولیشن اور سی اے ڈی لے آؤٹ سے والیوم مینوفیکچرنگ تک مکمل تکنیکی مدد۔

اکثر پوچھے گئے سوالات

ڈائریکٹ ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں کیا ہیں؟

یہ ایک سالڈ اسٹیٹ تھرمل مینجمنٹ یونٹ ہے جو پیلٹیئر ماڈیولز کا استعمال کرتے ہوئے گرمی کو براہ راست ٹھوس سطح یا کولڈ پلیٹ سے کھینچتا ہے اور اسے ایئر کولڈ ہیٹ سنک اور پنکھے کا استعمال کرتے ہوئے ارد گرد کی ہوا میں خارج کرتا ہے۔

مجھے مائع سے ہوا میں ٹھنڈک کے مقابلے میں ڈائریکٹ ٹو ایئر کولنگ کا انتخاب کب کرنا چاہیے؟

ڈائریکٹ ٹو ایئر اسمبلیاں اس وقت مثالی ہوتی ہیں جب ہیٹ سورس کو براہ راست کسی کولڈ پلیٹ پر لگایا جا سکتا ہے یا جب جگہ، وزن، یا دیکھ بھال کی رکاوٹوں کی وجہ سے مائع لوپ، پمپ اور نلیاں لگانا ناقابل عمل ہوتا ہے۔

کیا یہ اسمبلی کولنگ اور ہیٹنگ دونوں مہیا کر سکتی ہے؟

جی ہاں لاگو ڈی سی کرنٹ کی قطبیت کو الٹ کر، تھرمو الیکٹرک ماڈیول حرارت کے بہاؤ کی سمت کو الٹ دیتا ہے، فعال حرارتی اور کولنگ کے درمیان ہموار سوئچنگ کو فعال کرتا ہے۔

کسٹم اسمبلی ڈیزائن کا جائزہ لینے کے لیے کن پیرامیٹرز کی ضرورت ہے؟

بہترین کنفیگریشن کا تعین کرنے کے لیے، ٹارگٹ ہیٹ لوڈ (Qc)، مطلوبہ درجہ حرارت کا فرق (ΔT)، زیادہ سے زیادہ محیط درجہ حرارت، دستیاب تنصیب کی جگہ/CAD کی رکاوٹیں، اور ترجیحی DC وولٹیج فراہم کریں۔
