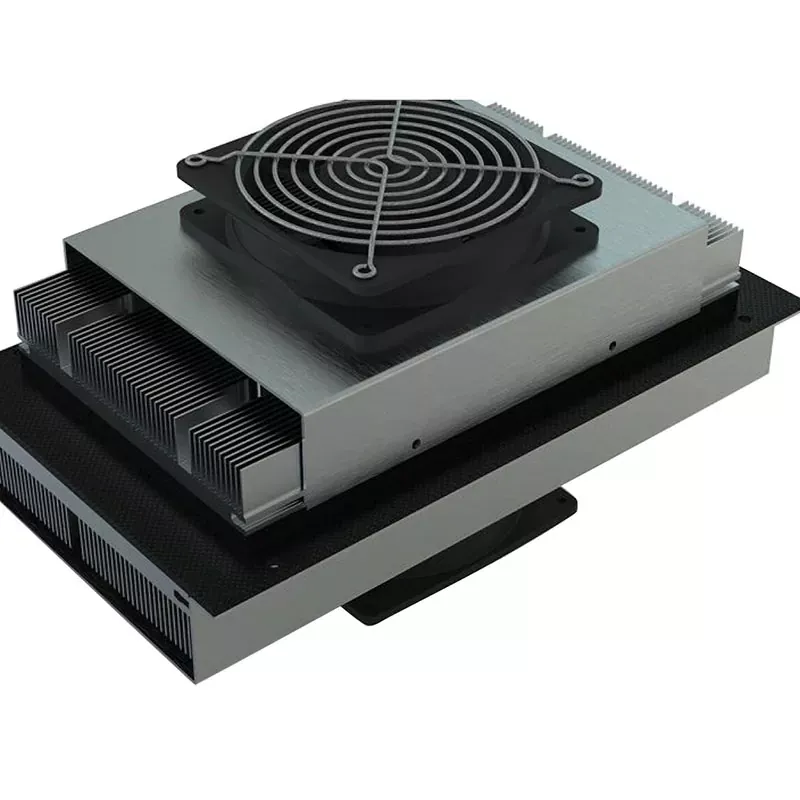

ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں

ایکس میرٹن ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں ایک کمپیکٹ، انتہائی مربوط سالڈ اسٹیٹ تھرمل مینجمنٹ سلوشن فراہم کرتی ہیں۔ روایتی کمپریسرز، ریفریجرینٹ لائنوں، اور پیچیدہ مائع سرکولیشن لوپس کو ختم کر کے، یہ اسمبلیاں براہ راست ایئر سائیڈ ہیٹ ایکسچینجرز اور اعلی قابل اعتماد سیمی کنڈکٹر تھرمو الیکٹرک ماڈیولز کا استعمال کرتی ہیں تاکہ مؤثر ہیٹ ایکسچینج کو آسان بنایا جا سکے، رساو کے خطرات کو روکنے کے دوران آلات کے فن تعمیر کو نمایاں طور پر ہموار کیا جا سکے۔

X-meritan کی عمودی انضمام کی صلاحیتوں کا فائدہ اٹھاتے ہوئے — خام تھرمو الیکٹرک مواد اور بنیادی اجزاء کی ترقی کو نظام کی سطح کے تھرمل ڈیزائن تک پھیلانا—ہر اسمبلی میں 100% ماڈیول کی تصدیق، AC مزاحمتی جانچ، اور سخت درجہ حرارت سائیکلنگ اسٹریس ٹیسٹنگ ہوتی ہے تاکہ طویل مدتی استحکام اور اعلی استحکام کو یقینی بنایا جا سکے۔

مصنوعات کی خصوصیات

کمپریسر سے پاک سالڈ اسٹیٹ کولنگ

ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں DC پاور ان پٹ کے ذریعے درجہ حرارت میں فرق پیدا کرنے کے لیے سیمی کنڈکٹر تھرمو الیکٹرک ماڈیولز کا استعمال کرتی ہیں۔ کولنگ سسٹم کو کمپریسر یا روایتی ریفریجرینٹ سرکٹ کی ضرورت نہیں ہوتی ہے۔

کمپیکٹ اسمبلی کا ڈھانچہ

کولنگ کے اجزاء کو ایک علیحدہ ریفریجریشن یونٹ پر انحصار کرنے کے بجائے ایک کمپیکٹ اسمبلی میں ضم کیا جاتا ہے۔ یہ ڈھانچہ الیکٹرانک آلات، آلات اور منسلک نظام کے اندر یا اس کے ارد گرد درکار تنصیب کی جگہ کو کم کرنے میں مدد کرتا ہے۔

کم مکینیکل خلل

بغیر کسی کمپریسر یا دوسرے بڑے مکینیکل ریفریجریشن میکانزم کے، اسمبلی آپریشن کے دوران کم سے کم مکینیکل کمپن پیدا کرتی ہے۔

ایک اسمبلی میں کولنگ اور ہیٹنگ

تھرمو الیکٹرک ماڈیول DC کرنٹ کی سمت کو الٹ کر کولنگ اور ہیٹنگ کے درمیان سوئچ کر سکتا ہے۔ اس لیے ایک تھرمل مینجمنٹ اسمبلی بنیادی دو طرفہ درجہ حرارت کے کنٹرول کے لیے الگ حرارتی عنصر کو شامل کیے بغیر مختلف آپریٹنگ حالات میں درجہ حرارت کے ضابطے کی حمایت کر سکتی ہے۔

عین مطابق درجہ حرارت کا ضابطہ

تھرمو الیکٹرک اثر برقی ان پٹ میں ہونے والی تبدیلیوں کا براہ راست جواب دیتا ہے، جس سے تھرمل آؤٹ پٹ کو کنٹرول سسٹم کے ذریعے ایڈجسٹ کیا جا سکتا ہے۔ درجہ حرارت کے تاثرات کے ساتھ کنفیگریشنز کا استعمال کیا جا سکتا ہے جہاں آلات کو کنٹرول شدہ اور دوبارہ قابل درجہ حرارت کے حالات کی ضرورت ہوتی ہے۔

کوئی مائع کولنگ سرکٹ نہیں ہے۔

ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں ایئر سائیڈ ہیٹ ایکسچینجرز کے ذریعے حرارت کو منتقل کرتی ہیں اور اس کے لیے مائع سرکولیشن لوپ کی ضرورت نہیں ہوتی ہے۔ یہ کولنگ آرکیٹیکچر سے کولنٹ پائپنگ، پمپس، ریزروائرز اور متعلقہ مائع لوپ کنکشن کی ضرورت کو دور کرتا ہے۔

وسیع آپریٹنگ درجہ حرارت کی صلاحیت

اسمبلیوں کو -40 ° C سے +85 ° C تک وسیع درجہ حرارت کی حد میں کام کرنے والے آلات کے لیے ترتیب دیا جا سکتا ہے۔ اجزاء کا انتخاب اور اسمبلی کنفیگریشن متوقع ماحولیاتی اور آلات کے آپریٹنگ حالات سے مماثل ہوسکتی ہے۔

مختلف آلات کے ڈیزائن کے لیے قابل ترتیب

X-Meritan مطلوبہ ٹھنڈک کی صلاحیت، وولٹیج، کرنٹ، طول و عرض، ہوا کا بہاؤ، درجہ حرارت کنٹرول کی درستگی، اور بڑھتے ہوئے تقاضوں کے مطابق اسمبلی کو ترتیب دے سکتا ہے۔ یہ تھرمل مینجمنٹ یونٹ کو ہدف کے آلات کی مکینیکل اور برقی رکاوٹوں کے ساتھ ملانے کی اجازت دیتا ہے۔

پروڈکٹ کے پیرامیٹرز

ایئر ٹو ایئر TEC بمقابلہ مائع پر مبنی کولنگ

ایسی ایپلی کیشنز کے لیے جن کو مائع کولنگ لوپ کی ضرورت نہیں ہے، ایئر سائیڈ TEC کنفیگریشن سسٹم کے انضمام کو آسان بنا سکتی ہے۔

مناسب فن تعمیر کا انحصار ٹھنڈک کی صلاحیت، حرارت کے بہاؤ، محیطی حالات، دستیاب جگہ، ہوا کے بہاؤ اور آلات کے ڈیزائن پر ہوتا ہے۔

عام آلات کی ایپلی کیشنز

الیکٹرانک انکلوژرز اور ٹیلی کام کا سامان

ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیاں بیرونی الماریوں، مواصلاتی آلات اور الیکٹرانک انکلوژرز کے اندر جمع ہونے والی حرارت کو ہٹا سکتی ہیں۔ سرد طرف ہوا کی گردش چاردیواری میں ٹھنڈک کو تقسیم کرتی ہے جبکہ گرم سائیڈ جمع شدہ حرارت کو ارد گرد کے ماحول میں رد کرتی ہے۔

لیبارٹری اور تحقیقی آلات

لیبارٹری کے آلات کے لیے جو مستحکم درجہ حرارت اور کم مکینیکل خلل کی ضرورت ہوتی ہے، ٹھوس ریاست تھرمو الیکٹرک کولنگ کمپریسر وائبریشن اور ریفریجرینٹ گردش سے گریز کرتی ہے۔ اسمبلی کو تجزیاتی اور تحقیقی آلات کی تھرمل ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔

طبی اور تشخیصی آلات

تشخیصی اور طبی آلات میں درجہ حرارت کے حساس اجزاء کو کنٹرول شدہ تھرمل حالات کی ضرورت ہوتی ہے۔ ایئر ٹو ایئر TEC کنفیگریشنز آلات میں مائع سرکٹ متعارف کرائے بغیر مقامی کولنگ یا حرارت فراہم کر سکتی ہیں۔

سیمی کنڈکٹر اور آپٹیکل آلات

سیمی کنڈکٹر پروسیسنگ، ٹیسٹنگ، لیزر، اور آپٹیکل آلات میں ایسے اجزاء شامل ہو سکتے ہیں جن کی کارکردگی درجہ حرارت کے ساتھ بدل جاتی ہے۔ TEC پر مبنی ایئر سائیڈ تھرمل مینجمنٹ کو استعمال کیا جا سکتا ہے جہاں کنٹرول شدہ حرارت کو ہٹانا اور درجہ حرارت کے استحکام کی ضرورت ہے۔

خصوصی صنعتی سامان

صنعتی کنٹرول سسٹم، معائنہ کا سامان، اور دیگر مشینری جو متغیر ماحولیاتی حالات کے تحت کام کرتی ہیں، ایک متعین آپریٹنگ درجہ حرارت کو برقرار رکھتے ہوئے اندرونی حرارت کے جمع ہونے کا انتظام کرنے کے لیے اسمبلی کا استعمال کر سکتی ہیں۔

مینوفیکچرنگ اور جانچ کا عمل

100% ماڈیول کی توثیق

ہر ایئر ٹو ایئر تھرمو الیکٹرک کولر اسمبلیز ماڈیول کو اسمبلی سے پہلے برقی مزاحمت، تھرمل چالکتا، اور سیبیک کوفیینٹ کے لیے ٹیسٹ کیا جاتا ہے۔ ماڈیول کے مکمل کولنگ سسٹم میں داخل ہونے سے پہلے ٹیسٹنگ برقی یا تھرمل انحراف کی نشاندہی کرتی ہے۔

مواد کی توثیق

تھرمو الیکٹرک سیمی کنڈکٹر مواد کا مسلسل برقی اور تھرمل خصوصیات کے لیے جائزہ لیا جاتا ہے۔ فگر آف میرٹ کی پیمائش کو مواد اور ماڈیول کی کارکردگی کی تصدیق کے حصے کے طور پر استعمال کیا جاتا ہے۔

سولڈر جنکشن سالمیت

تھرمو الیکٹرک ماڈیول کے اندرونی برقی رابطوں کی تصدیق کے لیے AC-مزاحمت کی جانچ کی جاتی ہے۔ ٹیسٹ کا مقصد سولڈر جنکشن کے نقائص سے وابستہ غیر معمولی مزاحمت کی نشاندہی کرنا ہے۔

ماڈیول انٹیگریٹی کنٹرول

انضمام سے پہلے خراب یا غیر فعال تھرمو الیکٹرک ماڈیولز کی اسکریننگ کی جاتی ہے۔ ایک ناکام ماڈیول ایک غیر موثر تھرمل راستہ بنا سکتا ہے اور اسمبلی میں دستیاب درجہ حرارت کے فرق کو کم کر سکتا ہے۔

فائنل اسمبلی ٹیسٹنگ

مکمل شدہ اسمبلیاں کارکردگی اور تناؤ کی جانچ سے گزرتی ہیں، بشمول مخصوص آپریٹنگ رینج میں درجہ حرارت کی سائیکلنگ۔ ٹیسٹنگ بار بار درجہ حرارت کی تبدیلیوں کے تحت مکمل ہونے والی اسمبلی کی مکینیکل اور تھرمل سالمیت کا جائزہ لیتی ہے۔

X-Meritan کیوں منتخب کریں۔

X-Meritan تھرمو الیکٹرک مواد، بنیادی اجزاء کی ترقی، تھرمل مینجمنٹ ڈیزائن، اور سسٹم کی سطح کے انتخاب پر کام کرتا ہے۔ یہ عمودی صلاحیت کولنگ اسمبلی کو TEC مواد اور ماڈیول کی سطح سے لے کر ہوا کی طرف تھرمل فن تعمیر تک جانچنے کی اجازت دیتی ہے۔

کمپنی فائبر آپٹک مواصلات، صنعتی اور طبی آلات، آٹوموٹو الیکٹرانکس، کنزیومر الیکٹرانکس، اور تحقیقی اداروں میں ایپلی کیشنز فراہم کرتی ہے۔ اس کے تکنیکی دائرہ کار میں تھرمو الیکٹرک میٹریل ڈویلپمنٹ، اجزاء کی تخصیص، گرمی کی کھپت کے حل کے ڈیزائن، اور سلیکشن سپورٹ شامل ہیں۔

اکثر پوچھے گئے سوالات

ہوا سے ہوا تھرمو الیکٹرک کولر اسمبلی کیا ہے؟

یہ ایک ٹھوس ریاست تھرمل مینجمنٹ اسمبلی ہے جو تھرمو الیکٹرک ماڈیول کا استعمال ایک ہوا کے دھارے سے دوسرے میں حرارت کی منتقلی کے لیے کرتی ہے۔ ہیٹ ایکسچینجر اور پنکھے سرد اور گرم اطراف میں ضروری ہوا کی گردش فراہم کرتے ہیں۔

کیا ہوا سے ہوا تھرمو الیکٹرک کولر اسمبلیاں کولنگ اور ہیٹنگ دونوں مہیا کر سکتی ہیں؟

جی ہاں تھرمو الیکٹرک ماڈیول میں DC کرنٹ کی سمت کو تبدیل کرنے سے حرارت کی منتقلی کی سمت الٹ جاتی ہے، جس سے اسمبلی کو کولنگ یا حرارت فراہم کرنے کی اجازت ملتی ہے۔

میں مطلوبہ کولنگ صلاحیت کا انتخاب کیسے کروں؟

سامان کے مسلسل اور چوٹی کے گرمی کے بوجھ سے شروع کریں، پھر محیطی درجہ حرارت، ہدف کا درجہ حرارت، ہوا کا بہاؤ، اور دستیاب گرم سائیڈ گرمی کو مسترد کرنے کی صلاحیت پر غور کریں۔ اسمبلی کا انتخاب کرتے وقت ان حالات کا ایک ساتھ جائزہ لینا چاہیے۔

کیا طول و عرض کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں طول و عرض، ہوا کے بہاؤ کی ترتیب، بڑھتے ہوئے ڈھانچے، برقی ضروریات، اور دیگر اسمبلی کی خصوصیات کو سازوسامان کے ڈیزائن کے مطابق تیار کیا جا سکتا ہے۔

TEC اسمبلی کوٹیشن کے لیے کونسی معلومات درکار ہیں؟

مطلوبہ ٹھنڈک کی صلاحیت، محیط درجہ حرارت، ہدف کا درجہ حرارت، دستیاب تنصیب کی جگہ، DC پاور سپلائی، ہوا کے بہاؤ کے حالات، آپریٹنگ ماحول، اور درجہ حرارت کنٹرول کے تقاضے فراہم کریں۔ یہ پیرامیٹرز اسمبلی کی ترتیب کو اصل درخواست کے مقابلے میں جانچنے کی اجازت دیتے ہیں۔

کیا ہوا سے ہوا TEC اسمبلی زیادہ تھرمل بوجھ کے لیے موزوں ہے؟

مناسبیت کا انحصار اصل گرمی کے بوجھ، محیطی درجہ حرارت، مطلوبہ درجہ حرارت کے فرق، ہوا کے بہاؤ، اور دستیاب حرارت کے رد کرنے پر ہے۔ ایئر سائیڈ TEC کنفیگریشن کی عملی صلاحیت سے زیادہ ایپلی کیشنز کا متبادل تھرمل مینجمنٹ آرکیٹیکچرز کے خلاف جائزہ لیا جانا چاہیے۔
