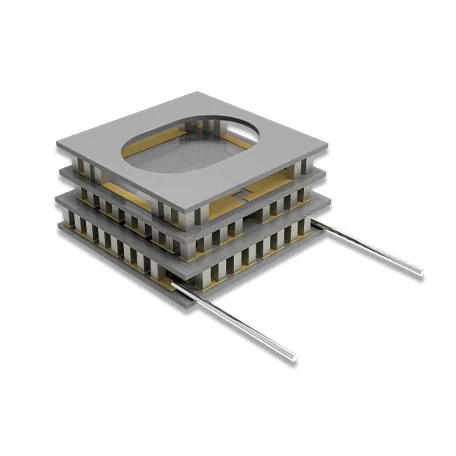

دو مرحلے کے تھرمو الیکٹرک کولر

X-Meritan کے دو-اسٹیج تھرمو الیکٹرک کولرز دو مراحل کی سیریز کا ڈھانچہ استعمال کرتے ہیں جس میں پہلا تھرمو الیکٹرک مرحلہ دوسرے کے لیے درمیانی ٹھنڈک کا مرحلہ فراہم کرتا ہے۔ مناسب آپریٹنگ حالات کے تحت، یہ جھرن کی ترتیب سنگل سٹیج TEC سے زیادہ درجہ حرارت کے فرق کو حاصل کر سکتی ہے۔

ماڈیولز ٹھوس ریاست کے تھرمو الیکٹرک عناصر اور DC پاور کا استعمال کرتے ہیں، بغیر کسی کمپریسر یا دوسرے حرکت پذیر مکینیکل حصوں کے۔ وہ مقامی درجہ حرارت کے کنٹرول کے لیے موزوں ہیں جہاں کمپیکٹ تعمیر، کم کمپن، اور کنٹرول شدہ کم درجہ حرارت کے آپریشن کی ضرورت ہوتی ہے۔

دو مرحلے کا ڈھانچہ

دو مرحلوں والا TEC دو تھرمو الیکٹرک مراحل پر مشتمل ہوتا ہے جو ایک انٹرمیڈیٹ تھرمل انٹرفیس کے ذریعے جڑے ہوتے ہیں:

کولڈ سائیڈ → پہلا مرحلہ → انٹرمیڈیٹ انٹرفیس → دوسرا مرحلہ → ہاٹ سائیڈ

پہلا مرحلہ کنٹرول شدہ علاقے سے گرمی کو ہٹاتا ہے، جبکہ دوسرا مرحلہ گرمی کو گرم سمت کی طرف منتقل کرتا ہے۔ اس لیے دوسرا مرحلہ پہلے مرحلے سے منتقل ہونے والی حرارت کے ساتھ ساتھ ماڈیول میں برقی ان پٹ کو بھی سنبھالتا ہے۔

قابل حصول درجہ حرارت کا فرق تھرمل بوجھ، گرم طرف کے درجہ حرارت، آپریٹنگ کرنٹ، اور گرمی کو مسترد کرنے کی شرائط پر منحصر ہے۔

ماڈیول کا ڈھانچہ

سیرامک ​​سبسٹریٹ

ایلومینیم آکسائیڈ (Al₂O₃) سیرامک ​​سبسٹریٹس تھرمو الیکٹرک ماڈیول کے لیے برقی موصلیت اور ساختی معاونت فراہم کرتے ہیں جبکہ تھرمو الیکٹرک عناصر اور بیرونی تھرمل نظام کے درمیان تھرمل سطحیں بناتے ہیں۔

P-N تھرمو الیکٹرک عناصر

پی ٹائپ اور این ٹائپ سیمی کنڈکٹر عناصر تھرمو الیکٹرک کور بناتے ہیں اور ٹھنڈک کے لیے درکار برقی اور تھرمل تبدیلی فراہم کرتے ہیں۔ X-Meritan محیطی اور کم درجہ حرارت کے درجہ حرارت کو کنٹرول کرنے والی ایپلی کیشنز کے لیے Bi₂Te₃ پر مبنی تھرمو الیکٹرک مواد استعمال کرتا ہے۔

انٹرمیڈیٹ تھرمل انٹرفیس

دو تھرمو الیکٹرک مراحل میکانکی اور تھرمل طور پر ایک انٹرمیڈیٹ انٹرفیس کے ذریعے جڑے ہوئے ہیں۔ مکمل ماڈیول کو ڈیزائن کرتے وقت اس کی تھرمل اور مکینیکل خصوصیات پر غور کرنے کی ضرورت ہے۔

ڈی سی پاور کنکشن

ماڈیول براہ راست موجودہ طاقت کے ذریعہ سے کام کرتا ہے۔ الیکٹریکل کنفیگریشن، پاور لیڈز، اور آپریٹنگ حالات کا تعین ماڈیول کی ساخت اور ایپلیکیشن کی ضروریات کے مطابق کیا جاتا ہے۔

تھرمو الیکٹرک مواد

X-Meritan میں تھرمو الیکٹرک مواد کی ترقی، پیداوار، اجزاء کی تیاری، اسمبلی اور ٹیسٹنگ کا احاطہ کرنے کی صلاحیتیں ہیں۔ اس کے ٹی ای سی اجزاء ایکسٹروڈڈ Bi₂Te₃-Sb₂Te₃ پر مبنی مواد استعمال کرتے ہیں۔

اخراج کا عمل ایک گھنے، بناوٹ والا ڈھانچہ بنانے کے لیے ہائی پریشر پلاسٹک کی اخترتی کا اطلاق کرتا ہے۔ یہ بعد میں کاٹنے اور پتلا کرنے کے عمل کی حمایت کرتا ہے اور چھوٹے تھرمو الیکٹرک عناصر کی پیداوار کی اجازت دیتا ہے۔

ماڈیول کی ساخت اور مینوفیکچرنگ کی ضروریات کے مطابق حتمی مادی گریڈ اور عنصر کے طول و عرض کا انتخاب کیا جاتا ہے۔

دو مرحلے بمقابلہ سنگل اسٹیج TECs

دو مراحل کی ترتیب کو عام طور پر اس وقت سمجھا جاتا ہے جب مطلوبہ درجہ حرارت کا فرق سنگل اسٹیج ڈیزائن کی عملی حد سے زیادہ ہو۔

درخواستیں

اورکت کا پتہ لگانا

 دو مرحلے کے تھرمو الیکٹرک کولر انفراریڈ ڈٹیکٹر اور متعلقہ سینسنگ اجزاء کے لیے مقامی درجہ حرارت کنٹرول فراہم کر سکتے ہیں جہاں درجہ حرارت کے بڑے فرق کی ضرورت ہوتی ہے۔

سی سی ڈی سینسر کولنگ

سی سی ڈی پر مبنی امیجنگ سسٹمز کے لیے، تھرمو الیکٹرک کولنگ سینسر کو کنٹرول شدہ آپریٹنگ درجہ حرارت پر برقرار رکھ سکتی ہے جہاں تھرمل کی ضرورت سنگل سٹیج ماڈیول کی عملی حد سے زیادہ ہوتی ہے۔

ایرو اسپیس اور سیٹلائٹ مواصلات

تھرمو الیکٹرک ماڈیولز کی ٹھوس ریاست کی تعمیر کو ایرو اسپیس اور سیٹلائٹ کمیونیکیشن آلات کے لیے سمجھا جا سکتا ہے جہاں آلات کا فن تعمیر، دستیاب جگہ، اور وائبریشن کی ضروریات روایتی مکینیکل کولنگ سسٹم کے استعمال کو محدود کرتی ہیں۔

طبی اور لیبارٹری کا سامان

دو مراحل کی تھرمو الیکٹرک ٹکنالوجی کو بائیو کیمیکل تجزیہ کے آلات اور لیبارٹری کے سرد مراحل پر لاگو کیا جا سکتا ہے جس کے لیے کم درجہ حرارت کے حالات کی ضرورت ہوتی ہے۔

الیکٹرانک اجزاء کی جانچ

TEC ماڈیولز الیکٹرانک اجزاء اور دیگر درجہ حرارت سے متعلق حساس آلات کی کم درجہ حرارت کی خصوصیت کی جانچ کے لیے ایک کنٹرول شدہ تھرمل ماحول فراہم کر سکتے ہیں۔

اپنی مرضی کے مطابق ترقی

X-Meritan کسٹمر ڈرائنگ، نمونے، طول و عرض، اور درخواست کی ضروریات پر مبنی اپنی مرضی کے مطابق تھرمو الیکٹرک ماڈیولز کی حمایت کرتا ہے۔

ایک عام ترقی کا عمل ہے:

ضرورت کا جائزہ → ساخت کا ڈیزائن → نمونہ کی پیداوار → کارکردگی کی تشخیص → تصدیق → پیداوار

نئے ڈیزائنوں کے لیے، کلیدی انجینئرنگ ان پٹس میں ہدف کے درجہ حرارت کی حد، تھرمل بوجھ، تنصیب کی دستیاب جگہ، بجلی کی صورتحال، اور گرم سائیڈ گرمی کو مسترد کرنے کا طریقہ شامل ہے۔

پیداوار اور معیار

X-Meritan ٹیم کے پاس سیمی کنڈکٹر تھرمل مینجمنٹ میں 10 سال سے زیادہ کا تجربہ ہے، جس میں تھرمو الیکٹرک میٹریل ڈویلپمنٹ، اجزاء کی تیاری، اسمبلی اور ٹیسٹنگ کی صلاحیتیں شامل ہیں۔

پیداواری سازوسامان میں سولڈرنگ، ری فلو، ڈسپنسنگ، کٹنگ، سیلنگ، کیورنگ، اور پرنٹنگ کا سامان شامل ہے، جو وقف اسمبلی اور جانچ کی سہولیات سے تعاون یافتہ ہیں۔

کوالٹی مینجمنٹ سسٹم آئی ایس او 9001:2015 کی پیروی کرتا ہے۔ RoHS اور REACH تعمیل دستاویزات قابل اطلاق مصنوعات اور کنفیگریشنز کے لیے دستیاب ہیں، فراہم کردہ ماڈیول کے مطابق تصدیق شدہ مخصوص دستاویزات کے ساتھ۔

انتخاب کی معلومات

انجینئرنگ کی تشخیص اور TEC کے انتخاب کے لیے، درج ذیل معلومات مفید ہیں:

ایک پروڈکٹ ڈرائنگ، موجودہ ماڈیول، یا ٹیسٹ ڈیٹا بھی فراہم کیا جا سکتا ہے جب نئے ماڈیول کو کسی موجودہ ڈیزائن کو تبدیل کرنے یا اس سے مماثل کرنے کی ضرورت ہو۔

اکثر پوچھے گئے سوالات

سنگل اسٹیج ڈیزائن کے بجائے دو اسٹیج ٹی ای سی کیوں استعمال کریں؟

دو-اسٹیج تھرمو الیکٹرک کولرز کو اس وقت سمجھا جاتا ہے جب سنگل سٹیج ماڈیول مخصوص تھرمل بوجھ اور ہاٹ سائڈ ٹمپریچر کے تحت مطلوبہ کولڈ سائیڈ کنڈیشن فراہم نہیں کر سکتا۔

کیا دو مراحل کا TEC 0 ° C سے نیچے کام کر سکتا ہے؟

جی ہاں 0°C سے نیچے ذیلی محیطی آپریشن اس وقت ممکن ہے جب ماڈیول ڈیزائن، ہیٹ لوڈ، ہاٹ سائیڈ کنڈیشنز، اور کنٹرول سسٹم مطلوبہ درجہ حرارت کی حد کے لیے موزوں ہوں۔

دو مراحل والے TEC کو منتخب کرنے کے لیے کونسی معلومات کی ضرورت ہے؟

ٹارگٹ کولڈ سائیڈ ٹمپریچر، ہاٹ سائڈ ٹمپریچر، ہیٹ لوڈ، دستیاب ڈائمینشنز، پاور سپلائی، اور ہیٹ ریجیکشن کا طریقہ انتخاب کے لیے استعمال ہونے والے اہم پیرامیٹرز میں سے ہیں۔

کیا X-Meritan دو مرحلے کے TEC ماڈیول کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں X-Meritan کسٹمر ڈرائنگ، نمونے، جہتی ضروریات، برقی حالات، اور درخواست کی ضروریات کے مطابق ماڈیول تیار کر سکتا ہے۔
