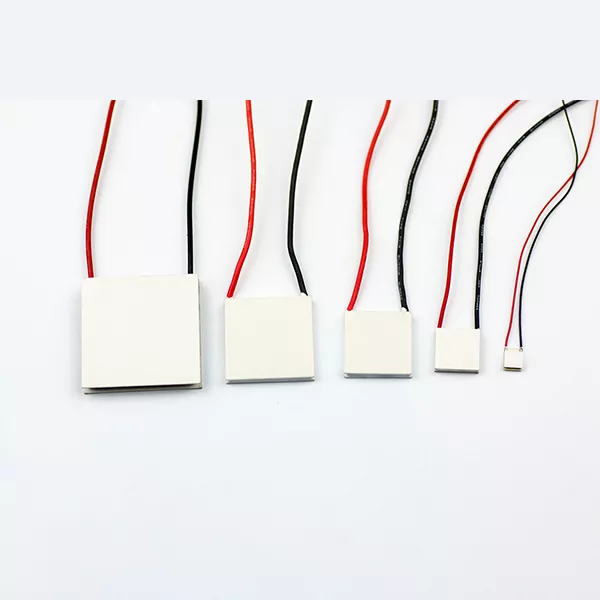

خصوصی ایپلی کیشنز کے لیے سیریل یا متوازی کنکشن کے ساتھ جنرل TE کولر

فائبر آپٹک کمیونیکیشنز، طبی آلات، آٹوموٹو الیکٹرانکس، لیبارٹری کے آلات اور دیگر درستگی کے نظام میں ایپلی کیشنز کے لیے، TEC کنفیگریشن کا انتخاب براہ راست کولنگ کی کارکردگی اور مجموعی نظام کی کارکردگی کو متاثر کر سکتا ہے۔ X-Meritan سیریز، متوازی اور مخلوط سیریز کے متوازی کنفیگریشنز کے ساتھ ساتھ کسٹمر ڈرائنگ، نمونوں اور ایپلیکیشن کی شرائط کے ارد گرد تیار کردہ اپنی مرضی کے مطابق حل کی حمایت کرتا ہے۔

کمپلیکس تھرمل مینجمنٹ کے لیے لچکدار ترتیب

تھرمو الیکٹرک کولنگ سسٹم میں ہمیشہ ایک ماڈیول حل نہیں ہوتا ہے۔ جب مطلوبہ ٹھنڈک کی گنجائش بڑھ جاتی ہے یا دستیاب بجلی کی فراہمی اور تنصیب کی جگہ زیادہ طلب ہوجاتی ہے، تو کئی TE کولرز کو ایک ساتھ کام کرنے کی ضرورت پڑسکتی ہے۔

جس طرح سے ان کولرز کو ترتیب دیا جاتا ہے وہ سسٹم کے ڈیزائن کا ایک اہم حصہ بن جاتا ہے۔

خصوصی ایپلی کیشنز کے لیے سیریل یا متوازی کنکشن کے ساتھ X-Meritan General TE کولرز کو سیریز یا متوازی طور پر ترتیب دیا جا سکتا ہے، جس سے انجینئرز کو حرارت کی منتقلی کی مطلوبہ کارکردگی، بہاؤ کے حالات، دباؤ میں کمی اور سسٹم کی صلاحیت کے مطابق مناسب انتظام منتخب کرنے کی اجازت ملتی ہے۔ زیادہ پیچیدہ تقاضوں کے ساتھ ایپلی کیشنز کے لیے، مخلوط ترتیب پر بھی غور کیا جا سکتا ہے۔

TEC ماڈیول کو الگ تھلگ جزو کے طور پر علاج کرنے کے بجائے، X-Meritan یہ دیکھتا ہے کہ کولر مکمل تھرمل مینجمنٹ سسٹم کے اندر کیسے کام کرتا ہے۔

سیریز یا متوازی: کون سی کنفیگریشن زیادہ موزوں ہے؟

سیریز اور متوازی ترتیب کے درمیان فرق بنیادی طور پر اس بات سے متعلق ہے کہ کولنگ سسٹم کس طرح بہاؤ کو سنبھالتا ہے اور تھرمل بوجھ کو تقسیم کرتا ہے۔

سیریز کی ترتیب

سیریز کے انتظام کے ساتھ، کولنگ میڈیم ایک کے بعد ایک TE کولرز سے گزرتا ہے۔ یہ نسبتاً مرتکز بہاؤ کا راستہ بناتا ہے اور کولنگ چینلز کے ذریعے زیادہ بہاؤ کی رفتار فراہم کر سکتا ہے۔

یہ کنفیگریشن اس وقت کارآمد ہو سکتی ہے جب ایپلیکیشن میں بہاؤ کی شرح کنٹرول شدہ ہو اور اسے کمپیکٹ سسٹم کے اندر موثر حرارت کی منتقلی کی ضرورت ہو۔ مسلسل بہاؤ کا راستہ بہاؤ کی تقسیم کو نسبتاً سیدھا بھی بناتا ہے۔

ٹریڈ آف پریشر ڈراپ ہے۔ چونکہ زیادہ کولر ترتیب میں جڑے ہوتے ہیں، کل بہاؤ مزاحمت بڑھ جاتی ہے۔ ایسے سسٹمز کے لیے جن کے لیے زیادہ بہاؤ کی شرح کی ضرورت ہوتی ہے، اس کے نتیجے میں پمپنگ کی زیادہ ضروریات اور زیادہ توانائی کی کھپت ہو سکتی ہے۔

متوازی ترتیب

ایک متوازی ترتیب میں، بہاؤ کو ہر کولر سے ترتیب وار گزرنے کے بجائے متعدد TE کولرز کے درمیان تقسیم کیا جاتا ہے۔

یہ ہر شاخ کے بہاؤ کے راستے کو کم کرتا ہے اور مجموعی دباؤ کو کم کرنے میں مدد کر سکتا ہے۔ یہ متوازی ترتیب کو خاص طور پر مفید بناتا ہے جب نظام کو زیادہ بہاؤ کی شرح کی ضرورت ہوتی ہے یا جب پمپنگ توانائی کو کم کرنا ایک اہم غور ہوتا ہے۔

بنیادی چیلنج بہاؤ کی تقسیم ہے۔ اگر شاخوں کو صحیح طریقے سے ڈیزائن نہیں کیا گیا ہے تو، مختلف کولر مختلف بہاؤ کی شرح حاصل کر سکتے ہیں، جو تھرمل کارکردگی کی مستقل مزاجی کو متاثر کر سکتے ہیں۔

اس وجہ سے، سیریز اور متوازی کے درمیان انتخاب صرف کولنگ کی صلاحیت پر مبنی نہیں ہونا چاہئے. ہائیڈرولک حالات اور مکمل نظام کے ڈیزائن پر بھی غور کرنے کی ضرورت ہے۔

سیریز بمقابلہ متوازی TE کولر موازنہ

درخواستیں

فائبر آپٹک کمیونیکیشن کے آلات میں، ہمارے جنرل ٹی ای کولرز کو خصوصی ایپلی کیشنز کے لیے سیریل یا متوازی کنکشن کے ساتھ استعمال کیا جا سکتا ہے جہاں آپٹیکل اجزاء اور لیزر سے متعلقہ آلات کے لیے درجہ حرارت کا استحکام اہم ہے۔ ان نظاموں میں، کمپیکٹ طول و عرض اور عین مطابق تھرمل کنٹرول اکثر روایتی ریفریجریشن کی صلاحیت سے زیادہ اہم ہوتے ہیں۔

طبی اور صنعتی آلات کے لیے، TEC کولنگ درجہ حرارت کے حساس اجزاء اور درست آلات کے لیے مقامی درجہ حرارت کنٹرول فراہم کر سکتی ہے۔ کنفیگریشن کو اپنی مرضی کے مطابق کرنے کی صلاحیت خاص طور پر اس وقت مفید ہوتی ہے جب انسٹالیشن کی دستیاب جگہ محدود ہو۔

یہی اصول آٹوموٹیو الیکٹرانکس اور LiDAR سے متعلقہ آلات پر لاگو ہوتا ہے، جہاں الیکٹرانک اور آپٹیکل اجزاء کو کمپیکٹ سسٹم کے اندر مستحکم آپریٹنگ درجہ حرارت کی ضرورت ہو سکتی ہے۔ لیبارٹری اور تحقیقی آلات کے لیے، TEC ٹیکنالوجی کنٹرول شدہ اور مقامی درجہ حرارت کے انتظام کے لیے ایک اور عملی طریقہ پیش کرتی ہے۔

اپنی مرضی کے مطابق سیریز-متوازی TEC حل

کچھ تھرمل مینجمنٹ سسٹمز کو معیاری TEC ماڈیول کے ساتھ مناسب طریقے سے ایڈریس نہیں کیا جا سکتا ہے۔

X-Meritan مطلوبہ TE کولر کنفیگریشن کا جائزہ لینے کے لیے کسٹمر ڈرائنگ، نمونے یا ایپلیکیشن کی تفصیلات سے کام کر سکتا ہے۔ پروجیکٹ پر منحصر ہے، حل ایک سلسلہ ترتیب، ایک متوازی ترتیب، یا دونوں کا مجموعہ استعمال کرسکتا ہے۔

ترقی کے مرحلے کے دوران، ٹھنڈک کی صلاحیت، آپریٹنگ حالات، ماڈیول کے طول و عرض، بہاؤ کی ضروریات اور تنصیب کی حدود جیسے عوامل کو ایک ساتھ سمجھا جا سکتا ہے۔ ترتیب کی تصدیق کے بعد، حجم کی پیداوار میں جانے سے پہلے کسٹمر کی تشخیص کے لیے نمونے تیار کیے جا سکتے ہیں۔

یہ نقطہ نظر خاص طور پر OEM پروجیکٹس اور آلات کے مینوفیکچررز کے لیے موزوں ہے جو خصوصی تھرمل مینجمنٹ سسٹم تیار کرتے ہیں۔

اکثر پوچھے گئے سوالات

سیریز اور متوازی TE کولر کنفیگریشن میں کیا فرق ہے؟

سیریز کی ترتیب ترتیب سے متعدد TE کولرز کے ذریعے کولنگ میڈیم بھیجتی ہے، جبکہ ایک متوازی ترتیب بہاؤ کو مختلف کولروں کے درمیان تقسیم کرتی ہے۔ سیریز کے انتظامات زیادہ مرتکز بہاؤ کا راستہ فراہم کر سکتے ہیں لیکن زیادہ دباؤ میں کمی پیدا کر سکتے ہیں۔ متوازی انتظامات عام طور پر بہاؤ کی مزاحمت کو کم کرتے ہیں لیکن مناسب بہاؤ توازن کی ضرورت ہوتی ہے۔

مجھے مخلوط سیریز-متوازی ترتیب کب استعمال کرنی چاہیے؟

ایک مخلوط ترتیب پر غور کیا جا سکتا ہے جب نظام کو حرارت کی منتقلی کی کارکردگی، بہاؤ کی شرح اور دباؤ میں کمی کو متوازن کرنے کی ضرورت ہو۔ متوازی اور سیریز کے حصوں کو ملا کر، مجموعی طور پر کولنگ سسٹم کو پیچیدہ آپریٹنگ حالات کے مطابق زیادہ درست طریقے سے ڈھال لیا جا سکتا ہے۔

کیا X-Meritan ڈرائنگ یا نمونوں کے مطابق TE کولرز کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں X-Meritan کسٹمر ڈرائنگ، نمونے اور درخواست کی ضروریات کی بنیاد پر TE کولر کنفیگریشن تیار کر سکتا ہے، بشمول مخصوص طول و عرض یا سیریز کے متوازی انتظامات کی ضرورت کے منصوبے۔

TEC کنفیگریشن سلیکشن کے لیے کونسی معلومات درکار ہیں؟

ٹھنڈک کی ضروریات، آپریٹنگ درجہ حرارت، مطلوبہ درجہ حرارت کا فرق، وولٹیج، کرنٹ، بہاؤ کے حالات، تنصیب کی جگہ اور گرمی کی کھپت کے حالات مفید نقطہ آغاز ہیں۔ مزید تفصیلی درخواست کی معلومات X-Meritan کو زیادہ درست طریقے سے ترتیب کا جائزہ لینے کی اجازت دیتی ہے۔

کیا یہ TE کولر آپٹیکل کمیونیکیشن کے آلات کے لیے موزوں ہیں؟

جی ہاں تھرمو الیکٹرک کولنگ ان ایپلی کیشنز کے لیے موزوں ہے جو آپٹیکل اور الیکٹرانک اجزاء کے مقامی اور مستحکم درجہ حرارت کنٹرول کی ضرورت ہوتی ہے۔ X-Meritan کے حل کو مخصوص جگہ اور تھرمل ضروریات کے مطابق ڈھالا جا سکتا ہے۔
