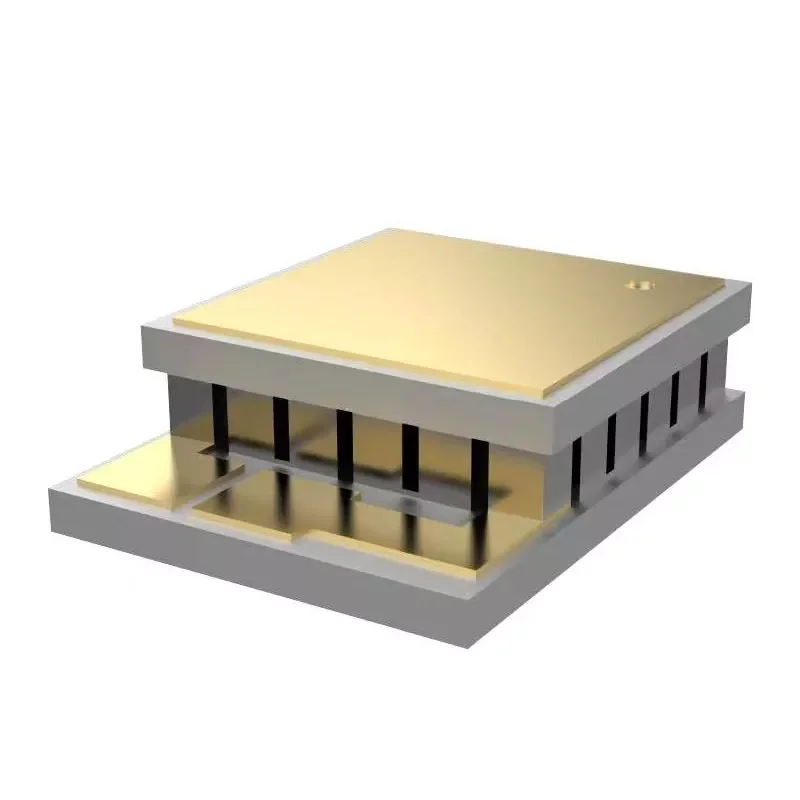

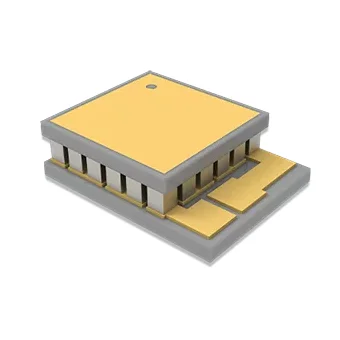

X-Meritan تھرمو الیکٹرک میٹریل ڈویلپمنٹ، تھرمو الیکٹرک کولر (TEC) اجزاء کی تیاری، اور تھرمل سلوشن ڈیزائن میں صلاحیتوں کا احاطہ کرتا ہے۔ آپٹو الیکٹرانک آلات کے لیے یہ مائیکرو تھرمو الیکٹرک کولر فعال کولنگ یا گرم کرنے، کمپریسرز، ریفریجرینٹس، یا مکینیکل حصوں کو حرکت دینے کی ضرورت کو ختم کرنے کے لیے پیلٹیئر اثر کا استعمال کرتے ہیں۔ وہ درجہ حرارت سے متعلق حساس اجزاء جیسے لیزر ڈائیوڈس، آپٹیکل کمیونیکیشن ڈیوائسز، فوٹو ڈیٹیکٹرز، لیڈر ماڈیولز، اور دیگر کمپیکٹ آپٹو الیکٹرانک اجزاء کے لیے موزوں ہیں۔
● چھوٹا ڈیزائن، جگہ کی پابندی والے آپٹو الیکٹرانک اور درست الیکٹرانک پیکیجنگ کے لیے موزوں۔
● درجہ حرارت کے عین مطابق کنٹرول کو سپورٹ کرتا ہے، آلہ کی کارکردگی پر درجہ حرارت کے بڑھنے کے اثرات کو کم کرنے میں مدد کرتا ہے۔
● ٹھوس اسٹیٹ کولنگ ڈھانچہ، کوئی حرکت پذیر پرزہ نہیں، مستحکم اور قابل اعتماد طویل مدتی آپریشن کو یقینی بناتا ہے۔
● اعلی درجہ حرارت کی اہلیت: ان ایپلی کیشنز کے لیے موزوں ہے جن کو بلند محیطی درجہ حرارت کے تحت مستحکم درجہ حرارت کنٹرول کی ضرورت ہوتی ہے۔
● کوئی کمپن یا مکینیکل شور نہیں: ٹھوس ریاست کا ڈھانچہ درست نظری نظام اور پیمائش کے حساس آلات کے لیے موزوں ہے۔
● RoHS کے مطابق، عالمی منڈی کے منصوبوں میں ایپلیکیشن کی سہولت۔
● آپٹیکل کمیونیکیشن ڈیوائسز کے لیے درجہ حرارت کا کنٹرول، خاص طور پر لیزر ڈائیوڈس، DFBs، EMLs، اور TOSA/ROSA کے لیے پیریفرل ٹمپریچر کنٹرول۔
● LiDAR ٹرانسمیٹر اور ریسیورز کا درجہ حرارت کا استحکام۔
● طبی جانچ کے آلات میں روشنی کے ذرائع اور سینسنگ یونٹ۔
● پریسجن آپٹیکل ٹیسٹ بینچز اور لیبارٹری کیلیبریشن پلیٹ فارم۔
● پیکجنگ ایپلیکیشنز کو چھوٹے سائز، کم کمپن اور تیز ردعمل کی ضرورت ہوتی ہے۔
Optoelectronic کے لیے مائیکرو تھرمو الیکٹرک کولر کا انتخاب کرتے وقت، درج ذیل پیرامیٹرز پر غور کریں:
طول و عرض: آلہ کی بنیاد اور بڑھتے ہوئے چیمبر کی بنیاد پر حسب ضرورت
موٹائی: تھرمل مزاحمت، کلیمپنگ فورس اور اسمبلی کی جگہ کو متوازن رکھنا چاہیے۔
زیادہ سے زیادہ آپریٹنگ کرنٹ: ڈرائیو پاور سپلائی اور درجہ حرارت کنٹرول کی حکمت عملی سے مماثل ہونا چاہیے۔
زیادہ سے زیادہ درجہ حرارت کا فرق (ڈیلٹا ٹی میکس): گرم سرے پر ہیٹ سنک کے حالات پر منحصر ہے
ہیٹ پمپ کی گنجائش (Qmax): اس بات کا تعین کرتا ہے کہ کتنی گرمی کو ہٹایا جا سکتا ہے۔
مزاحمت اور وولٹیج: ڈرائیو کے نقصانات اور کنٹرول کی درستگی کو متاثر کرتے ہیں۔
حرارت کے منبع کے طول و عرض: لیزر چپ، TO پیکیج، مائیکرو سینسر، یا مربوط آپٹو الیکٹرانک ماڈیول۔
انٹرفیس مواد: نکل چڑھانا، ٹانکا لگانا مطابقت، یا خصوصی دھات کاری کی ضروریات۔
آپریٹنگ درجہ حرارت کی حد: کمرے کے درجہ حرارت کا استحکام، کم درجہ حرارت کا آپریشن، یا زیادہ درجہ حرارت کا معاوضہ۔
ساختی تقاضے: انتہائی پتلی تعمیر، زیادہ ہیٹ پمپ کی کثافت، یا جگہ کی دیگر پابندیاں۔
|
پیرامیٹر |
عام / دستیاب قیمت |
|
کم از کم سائز |
1.5 × 1.1 ملی میٹر |
|
کم از کم موٹائی |
0.65 ملی میٹر |
|
ہیٹ پمپ کی کثافت |
تقریباً تک۔ 43 W/cm² |
|
کولنگ / ہیٹنگ |
دو طرفہ |
|
طول و عرض |
مرضی کے مطابق |
|
الیکٹریکل پیرامیٹرز |
درخواست کے لیے مخصوص |
|
میٹالائزیشن |
مرضی کے مطابق |
|
تعمیل |
RoHS |

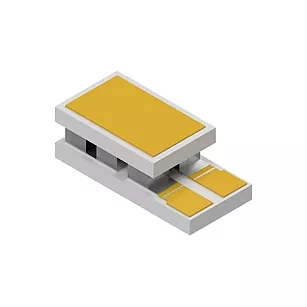

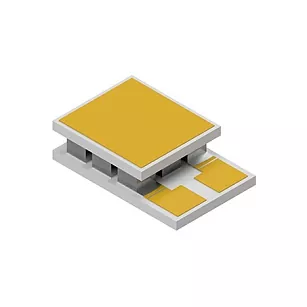

چھوٹے ٹی ای سی ڈیزائن: مائیکرو ٹی ای سی 1.5 × 1.1 ملی میٹر، کم از کم موٹائی 0.65 ملی میٹر کے ساتھ۔
ہائی ہیٹ پمپ کی کثافت: تقریباً 43 W/cm² تک، کمپیکٹ، ہائی ہیٹ فلوکس ایپلی کیشنز کے لیے موزوں ہے۔
تھرمو الیکٹرک مٹیریل کی مہارت: اندرون خانہ تھرمو الیکٹرک میٹریل ڈیولپمنٹ TEC کی بہتر کارکردگی اور ایپلیکیشن کے لیے مخصوص ڈیزائن کی حمایت کرتی ہے۔
اپنی مرضی کے مطابق TEC حل: اپنی مرضی کے مطابق طول و عرض، برقی خصوصیات، مواد کی ترتیب، دھات کاری، اور درخواست کی ضروریات پر مبنی کنکشن ڈھانچے.
پروٹو ٹائپ سے پروڈکشن تک: تھرمل ڈیزائن اور پروٹو ٹائپ ڈویلپمنٹ سے لے کر ٹیسٹنگ اور والیوم پروڈکشن تک سپورٹ۔
معیاری ہیٹ سنک صرف غیر فعال کولنگ فراہم کرتے ہیں، اس لیے آلے کا درجہ حرارت محیطی درجہ حرارت میں تبدیلیوں کے ساتھ اتار چڑھاؤ آتا ہے۔ دوسری طرف، مائیکرو تھرمو الیکٹرک کولر درجہ حرارت کو فعال طور پر کنٹرول کرتے ہیں، آپریٹنگ درجہ حرارت کو ہدف کی حد میں واپس لاتے ہیں، اور انہیں آپٹو الیکٹرانک سسٹمز کے لیے مثالی بناتے ہیں جو درجہ حرارت کے بڑھنے کے لیے حساس ہوتے ہیں۔
توجہ صرف کولنگ پلیٹ پر ہی نہیں ہونی چاہیے، بلکہ پورے تھرمل راستے پر ہونی چاہیے: ہیٹ سورس کا رابطہ، انٹرفیس میٹریل، ہیٹ سنک کا ڈیزائن، اور آیا ڈرائیو کرنٹ مناسب طریقے سے مماثل ہے۔
جی ہاں X-Meritan انجینئرنگ ڈرائنگ، نمونے، یا ایپلیکیشن کی وضاحتوں کی بنیاد پر حسب ضرورت سائز اور کنفیگریشن کا اندازہ کر سکتا ہے۔ حسب ضرورت میں طول و عرض، برقی خصوصیات، P/N مواد کی ترتیب، کنکشن کی ساخت، اور انٹرفیس کی ضروریات شامل ہیں۔
