LiDAR کے لیے مائیکرو تھرمو الیکٹرک کولر

LiDAR کے لیے مائیکرو تھرمو الیکٹرک کولرز کے اندر لیزر ٹرانسمیٹر آپریشن کے دوران حرارت پیدا کرتا ہے، جبکہ ارد گرد کا درجہ حرارت مختلف آپریٹنگ ماحول کے درمیان نمایاں طور پر مختلف ہو سکتا ہے۔ اگر لیزر کا درجہ حرارت اپنی مطلوبہ آپریٹنگ رینج سے باہر بدل جاتا ہے، تو آپٹیکل ڈیوائس مطلوبہ آپریٹنگ حالت کو برقرار نہیں رکھ سکتی ہے۔

ایک مائیکرو-TEC براہ راست لیزر ماڈیول میں نصب کیا جا سکتا ہے تاکہ درجہ حرارت کے حساس جزو سے حرارت کو فعال طور پر پمپ کیا جا سکے۔ غیر فعال حرارت کے سنک کے برعکس، یہ صرف قدرتی یا زبردستی گرمی کی کھپت پر انحصار نہیں کرتا ہے۔

کمپیکٹ LiDAR اسمبلیوں کے لئے، بنیادی اطلاق کی قیمت مقامی درجہ حرارت کنٹرول ہے. کولر کو کمپریسر، ریفریجرینٹ سرکٹ، یا مکینیکل پرزوں کو حرکت دینے کی ضرورت کے بغیر لیزر سورس کے قریب رکھا جا سکتا ہے۔

کلیدی وضاحتیں

ٹھنڈک کی اصل صلاحیت، کرنٹ، وولٹیج، طول و عرض، اور تھرمل کارکردگی کا انحصار منتخب مائیکرو-TEC کنفیگریشن اور LiDAR جزو کے ہیٹ بوجھ پر ہے۔

اسپیس لمیٹڈ LiDAR ماڈیولز کے لیے کمپیکٹ سائز

LiDAR کے لیے مائیکرو تھرمو الیکٹرک کولرز محدود اندرونی جگہ رکھتے ہیں کیونکہ لیزر، ڈیٹیکٹر، آپٹیکل پرزے، الیکٹرانک سرکٹس، اور حرارت کی کھپت کے ڈھانچے ایک اسمبلی میں ضم ہوتے ہیں۔

ہمارے مائیکرو ٹی ای سی کو چند ملی میٹر تک مائیکرو سائز کنفیگریشن میں تیار کیا جا سکتا ہے۔ اس سے کولر کو علیحدہ ریفریجریشن سسٹم کے طور پر جگہ پر قبضہ کرنے کی بجائے لیزر یا دیگر حرارت سے متعلق حساس جزو کے قریب رکھا جا سکتا ہے۔

اپنی مرضی کے مطابق LiDAR اسمبلیوں کے لیے، پروڈکٹ کے طول و عرض کو انسٹالیشن کی دستیاب جگہ، اجزاء کی پوزیشن، بڑھتے ہوئے ڈھانچے، اور برقی انٹرفیس کے مطابق جانچا جا سکتا ہے۔

1W سے کم بجلی کی کھپت

جب مائیکرو ٹی ای سی کو گاڑی کے LiDAR یا دوسرے کمپیکٹ الیکٹرانک سسٹم میں ضم کیا جاتا ہے تو بجلی کی کھپت ایک اہم ڈیزائن پیرامیٹر ہے۔

ہمارے مائیکرو تھرمو الیکٹرک کولر قابل اطلاق کنفیگریشنز میں 1 واٹ سے کم کام کر سکتے ہیں۔ بجلی کی اصل ضرورت منتخب پروڈکٹ کے ڈیزائن اور تھرمل بوجھ پر منحصر ہے جسے کنٹرول کرنے کی ضرورت ہے۔

انجینئرنگ کی تشخیص کے لیے، صارفین کو مطلوبہ ٹھنڈک درجہ حرارت، گرمی کا بوجھ، دستیاب وولٹیج، اور تنصیب کے طول و عرض فراہم کرنا چاہیے تاکہ مناسب مائیکرو-TEC کنفیگریشن کا انتخاب کیا جا سکے۔

ٹھوس اسٹیٹ کولنگ بغیر ریفریجرینٹ کے

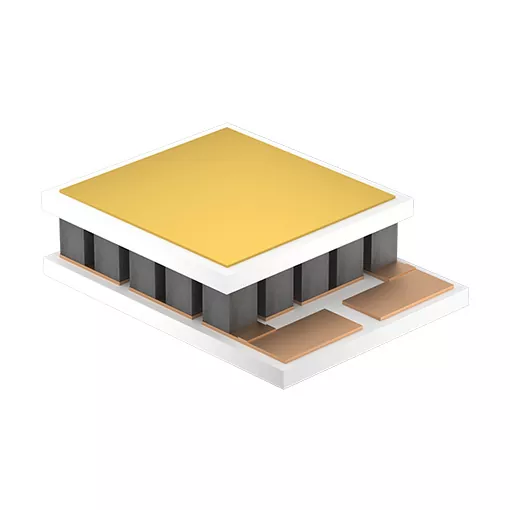

LiDAR کے لیے مائیکرو تھرمو الیکٹرک کولر سیرامک ​​سبسٹریٹس کے درمیان سیمی کنڈکٹر تھرمو الیکٹرک مواد استعمال کرتے ہیں تاکہ برقی کرنٹ لگنے پر حرارت کو منتقل کیا جا سکے۔

جزو ہے:

● کوئی کمپریسر نہیں ہے۔

● کوئی فریج نہیں۔

● کوئی مکینیکل حرکت پذیر پرزہ نہیں۔

● کمپیکٹ ٹھوس ریاست کی تعمیر

● براہ راست برقی کنٹرول

یہ ڈھانچہ LiDAR ماڈیولز کے لیے مفید ہے جہاں کولنگ جزو کو لیزر کے قریب نصب کرنے اور ایک محدود مکینیکل جگہ میں ضم کرنے کی ضرورت ہے۔

لیزر درجہ حرارت کنٹرول کے لیے ایکٹو ہیٹ پمپنگ

مائیکرو ٹی ای سی کا استعمال پورے LiDAR ہاؤسنگ کے درجہ حرارت کو کم کرنے کے بجائے ہدف والے جزو کے درجہ حرارت کو کنٹرول کرنے کے لیے کیا جاتا ہے۔

جب برقی طاقت کا اطلاق ہوتا ہے، تو گرمی سرد طرف سے گرم طرف منتقل ہوتی ہے۔ کولڈ سائیڈ کو لیزر یا دوسرے درجہ حرارت کے حساس جزو کے قریب رکھا جاتا ہے، جبکہ گرم سائیڈ کو گرمی کی کھپت کے موثر راستے سے منسلک ہونا چاہیے۔

لہذا تھرمل ڈیزائن کو مائیکرو ٹی ای سی کے دونوں اطراف پر غور کرنے کی ضرورت ہے:

ہدف کا جزو → مائیکرو-TEC کولڈ سائیڈ → مائیکرو-TEC ہاٹ سائیڈ → LiDAR حرارت کی کھپت کا ڈھانچہ

اگر گرم طرف منتقل شدہ حرارت کو مؤثر طریقے سے نہیں ہٹا سکتا ہے، تو پورے نظام کی ٹھنڈک کی کارکردگی کم ہو جائے گی۔

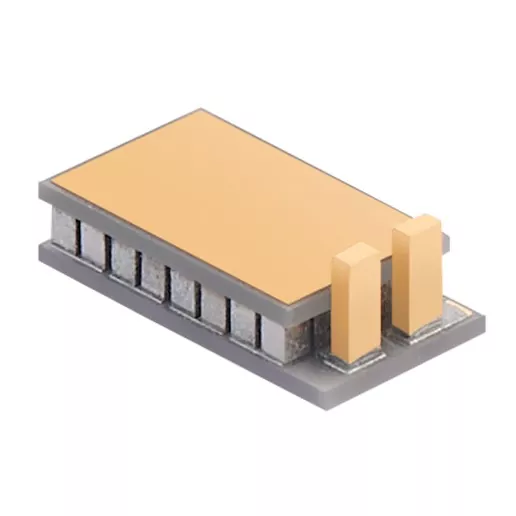

LiDAR اسمبلی کے لیے ہیڈر کے ساتھ مائیکرو-TEC

LiDAR ڈیزائنوں کے لیے جن کے لیے ایک متعین مکینیکل انٹرفیس کی ضرورت ہوتی ہے، ہم ہیڈرز کے ساتھ مائیکرو تھرمو الیکٹرک کولر فراہم کر سکتے ہیں۔

ہیڈر کی ترتیب کا اندازہ اس کے مطابق کیا جا سکتا ہے:

● تنصیب کی دستیاب جگہ

● ماؤنٹنگ ڈھانچہ

● اجزاء کی پوزیشن

● برقی کنکشن

● اسمبلی کی ضروریات

غیر معیاری ڈھانچے کے لیے، صارفین موجودہ نمونہ یا انجینئرنگ ڈرائنگ فراہم کر سکتے ہیں۔ ہم نمونے کی پیداوار سے پہلے ساخت کا جائزہ لیتے ہیں۔

حسب ضرورت مائیکرو تھرمو الیکٹرک کولر

ایک معیاری مائیکرو-TEC کسی مخصوص LiDAR ماڈیول کے طول و عرض یا تھرمل ضروریات سے میل نہیں کھا سکتا ہے۔ ہم کسٹمر کے نمونوں یا ڈرائنگ کی بنیاد پر اپنی مرضی کے مطابق مصنوعات کی حمایت کرتے ہیں۔

حسب ضرورت کے عمل کا احاطہ کیا جا سکتا ہے:

طول و عرض → الیکٹریکل پیرامیٹرز → بڑھتے ہوئے ڈھانچے → ہیڈر کی ترتیب

بڑے پیمانے پر پیداوار سے پہلے، گاہک کی تصدیق کے لیے نمونے تیار کیے جاتے ہیں۔ یہ مائیکرو ٹی ای سی کو پیداواری مقدار جاری کرنے سے پہلے حقیقی LiDAR اسمبلی کے خلاف چیک کرنے کی اجازت دیتا ہے۔

مائیکرو ٹی ای سی کے انتخاب کے لیے درکار معلومات

ایک نئے LiDAR کولنگ پروجیکٹ کے لیے، صارفین درج ذیل معلومات فراہم کر سکتے ہیں:

اگر کچھ پیرامیٹرز ابھی تک دستیاب نہیں ہیں تو، ایک موجودہ مائیکرو-TEC نمونہ یا LiDAR اسمبلی ڈرائنگ کو تکنیکی تشخیص کے لیے نقطہ آغاز کے طور پر استعمال کیا جا سکتا ہے۔

تنصیب اور تھرمل انٹرفیس

مائیکرو ٹی ای سی اور لیزر ماڈیول کے درمیان تھرمل انٹرفیس گرمی کی منتقلی کو براہ راست متاثر کرتا ہے۔

کولڈ سائیڈ کو ہدف والے اجزاء کے ساتھ کافی رابطہ برقرار رکھنا چاہیے، اور جب اسمبلی ڈیزائن کی ضرورت ہو تو مناسب تھرمل انٹرفیس میٹریل (TIM) استعمال کیا جا سکتا ہے۔

گرم طرف کو گرمی کی کھپت کے موثر راستے کی ضرورت ہوتی ہے۔ ایک ہیٹ سنک، ہاؤسنگ، یا دیگر کولنگ ڈھانچہ مائیکرو-TEC کے ذریعے منتقل ہونے والی حرارت کو دور کرنے کے لیے ڈیزائن کیا جانا چاہیے۔

مائیکرو ٹی ای سی کو بھی اس کے مخصوص برقی پیرامیٹرز کے اندر چلایا جانا چاہیے۔ زیادہ سے زیادہ IMAX کرنٹ سے زیادہ نہیں ہونا چاہیے، کیونکہ ضرورت سے زیادہ کرنٹ تھرمو الیکٹرک سیمی کنڈکٹر جنکشن کو نقصان پہنچا سکتا ہے۔

مینوفیکچرنگ کی صلاحیت

X-Meritan مائیکرو تھرمو الیکٹرک کولر تیار کرتا ہے اور اپ اسٹریم تھرمو الیکٹرک مواد کی تیاری کو بھی کنٹرول کرتا ہے۔

ہماری پیداواری صلاحیتوں کا احاطہ کرتا ہے:

● تھرمو الیکٹرک مواد کی تیاری

● پریزین اجزاء پروسیسنگ

● ویلڈنگ

● اسمبلی

● مائیکرو پیکجنگ

● حسب ضرورت مائیکرو-TEC پیداوار

یہ مینوفیکچرنگ ڈھانچہ ان منصوبوں کی حمایت کرتا ہے جن کے لیے غیر معیاری مائیکرو-TEC طول و عرض، بڑھتے ہوئے ڈھانچے، یا برقی کنفیگریشنز کی ضرورت ہوتی ہے۔

اپنی مرضی کے مطابق LiDAR ایپلی کیشنز کے لیے، پروڈکٹ کو موجودہ معیاری کولر تک محدود رکھنے کے بجائے مواد اور اجزاء کی سطح سے تیار کیا جا سکتا ہے۔

مائیکرو تھرمو الیکٹرک کولر کی ترقی کا عمل

اپنی مرضی کے مطابق LiDAR کولنگ پروجیکٹس کے لیے، ہم نمونے پر مبنی ترقیاتی عمل کی پیروی کرتے ہیں:

کسٹمر ڈرائنگ / نمونہ → تکنیکی تشخیص → پروڈکٹ ڈیزائن → نمونہ کی پیداوار → نمونہ کی تصدیق → بڑے پیمانے پر پیداوار

نمونے کی تصدیق کا مرحلہ بڑے پیمانے پر پیداوار سے پہلے طول و عرض، بڑھتے ہوئے ڈھانچے، برقی کنکشن، اور اسمبلی کی مطابقت کو جانچنے کی اجازت دیتا ہے۔

درخواستیں

مائیکرو تھرمو الیکٹرک کولر درجہ حرارت کو کنٹرول کرنے کے لیے استعمال کیا جا سکتا ہے:

● LiDAR لیزر ٹرانسمیٹر

● درجہ حرارت کے لیے حساس آپٹو الیکٹرانک اجزاء

● کومپیکٹ آپٹیکل ماڈیولز

● آٹو موٹیو LiDAR اسمبلیاں

● دیگر چھوٹے الیکٹرانک اجزاء جنہیں مقامی فعال کولنگ کی ضرورت ہوتی ہے۔

کوالٹی اور ایکسپورٹ کا تجربہ

X-Meritan کو چھوٹے سیمی کنڈکٹر کولنگ میں 10 سال سے زیادہ کا تجربہ ہے اور وہ بین الاقوامی منڈیوں کے لیے مائیکرو-TEC مصنوعات فراہم کرتا ہے۔

کمپنی نے ISO اور CE سرٹیفیکیشن حاصل کیے ہیں اور یورپ، شمالی امریکہ، جنوبی امریکہ، جنوب مشرقی ایشیا اور دیگر مارکیٹوں میں مصنوعات برآمد کی ہیں۔

ہمارے تکنیکی تجربے میں آپٹیکل فائبر کمیونیکیشنز، صنعتی طبی آلات، سمارٹ آٹوموٹیو الیکٹرانکس، کنزیومر الیکٹرانکس، اور تحقیقی ایپلی کیشنز شامل ہیں۔

اکثر پوچھے گئے سوالات

LiDAR کے لیے مائیکرو ٹی ای سی کو منتخب کرنے کے لیے آپ کو کس معلومات کی ضرورت ہے؟

سب سے مفید معلومات میں جزو حرارت کا بوجھ، ہدف کا درجہ حرارت، دستیاب وولٹیج، زیادہ سے زیادہ کرنٹ، تنصیب کے طول و عرض، بڑھتے ہوئے ڈھانچے، اور گرم طرف گرمی کی کھپت کا طریقہ شامل ہے۔ ایک ڈرائنگ یا موجودہ مائیکرو-TEC نمونہ بھی تشخیص کے لیے استعمال کیا جا سکتا ہے۔

مائیکرو ٹی ای سی کتنا چھوٹا ہو سکتا ہے؟

X-Meritan مطلوبہ ساخت اور کارکردگی کے لحاظ سے، چند ملی میٹر تک مائیکرو-TEC کنفیگریشن تیار کر سکتا ہے۔ درخواست کے مطابق حتمی طول و عرض کی تصدیق کی ضرورت ہے۔

کیا آپ ہماری LiDAR ڈرائنگ کے مطابق مائیکرو-TEC بنا سکتے ہیں؟

جی ہاں ہم کسٹمر ڈرائنگ یا نمونوں کی بنیاد پر حسب ضرورت کی حمایت کرتے ہیں۔ بڑے پیمانے پر پیداوار سے پہلے مصنوعات کا نمونہ اور تصدیق کی جاتی ہے۔

کیا آپ ہیڈر کے ساتھ مائیکرو ٹی ای سی فراہم کر سکتے ہیں؟

جی ہاں ہیڈر کنفیگریشن ان ایپلی کیشنز کے لیے دستیاب ہیں جن کے لیے ایک متعین ماؤنٹنگ یا کنکشن ڈھانچہ کی ضرورت ہوتی ہے۔ عین مطابق ہیڈر ڈیزائن کی تصدیق LiDAR اسمبلی کے مطابق کی گئی ہے۔

کیا مائیکرو ٹی ای سی 1 ڈبلیو سے نیچے کام کر سکتا ہے؟

ہاں، قابل اطلاق کنفیگریشنز 1 W سے کم پر کام کر سکتی ہیں۔ اصل بجلی کی کھپت کا انحصار مائیکرو-TEC ڈیزائن، آپریٹنگ حالات اور تھرمل بوجھ پر ہوتا ہے۔

اہم تنصیب کی تشویش کیا ہے؟

دو سب سے اہم نکات سرد طرف تھرمل رابطہ اور گرم طرف گرمی کی کھپت ہیں۔ ٹھنڈے حصے کو ہدف کے جزو کے ساتھ موثر رابطے کی ضرورت ہوتی ہے، جبکہ گرم سائیڈ کے پاس منتقل شدہ حرارت کو دور کرنے کے لیے کافی راستہ ہونا چاہیے۔

کیا مائیکرو ٹی ای سی کو مسلسل استعمال کیا جا سکتا ہے؟

مسلسل آپریشن کا انحصار منتخب مائیکرو-TEC کنفیگریشن اور اس کے مخصوص الیکٹریکل اور تھرمل آپریٹنگ حالات پر ہوتا ہے۔ مصنوعات کو مخصوص وولٹیج اور موجودہ حدود کے اندر چلایا جانا چاہئے، اور گرم طرف کو مناسب طریقے سے ٹھنڈا کیا جانا چاہئے.

اگر IMAX کرنٹ سے تجاوز کر جائے تو کیا ہوتا ہے؟

متعین IMAX کرنٹ سے تجاوز کرنا ضرورت سے زیادہ برقی اور تھرمل تناؤ کا سبب بن سکتا ہے اور تھرمو الیکٹرک سیمی کنڈکٹر جنکشن کو نقصان پہنچا سکتا ہے۔ لہذا مائیکرو ٹی ای سی کو اس کی مخصوص برقی رینج کے اندر چلایا جانا چاہیے۔

X-Meritan LiDAR کے لیے مائیکرو تھرمو الیکٹرک کولر فراہم کرتا ہے جس میں مائیکرو سائز ڈھانچہ، سالڈ اسٹیٹ پیلٹیر کولنگ، اپنی مرضی کے مطابق بڑھتے ہوئے کنفیگریشنز، اور نمونے پر مبنی ڈیولپمنٹ ہے۔

ایک نئے LiDAR کولنگ پروجیکٹ کے لیے، ہمیں اپنی ڈرائنگ، نمونہ، تنصیب کے طول و عرض، گرمی کا بوجھ، ہدف کا درجہ حرارت، یا موجودہ مائیکرو-TEC تفصیلات بھیجیں۔ ہم ضروریات کا جائزہ لے سکتے ہیں اور بڑے پیمانے پر پیداوار سے پہلے نمونے کی تصدیق کے لیے متعلقہ مائیکرو-TEC تیار کر سکتے ہیں۔
